Bonjour,
Suite à une annonce de vente d’un SPX5 sans écran de contrôle sur HetO, j’envisage de remplacer mon vieux ST4000+ mais je me demandais s’il était obligatoire d’acheter un écran (P70 ou autre) ou s’il y avait moyen de « recycler » l’afficheur/calculateur du vieux ST4000 ?
Merci aux spécialistes. Cdlt Piou
- Accueil
- Présentation du site
- FAQ
- Tous les articles
- Auteurs et visiteurs
- Intervenir sur PTP
- Sites à voir
Mon historique
Se connecter
Mot de passe oublié
S'inscrire aux forum
Contact Webmestre
Suivi RSS
Votre IP : 18.227.24.209
Dernier ajout : 18 avril
Visiteurs connectés : 30
Conception
Développé sous SPIP
Informations légales
Pratiques et Techniques de la Plaisance
- OpenCPN
- Grand Voyage
-
Articles
- Voiles carènes et gréement
- Traditions et cultures
- Cartographie
- Instruments
- Sécurité
- L’électricité à bord
- Les moteurs
- Entretenir le bateau
- Le confort à bord
- En navigation
- Mouillages et ports
- Au mouillage
- Les échos du web
- L’agenda Plaisance Pratique
- Les articles géolocalisés pour les voyageurs
- Trucs et astuces
- Forum technique
- Livres
- msg
Accueil du site > Forum technique > Electronique, instruments -forum- > Pilote > Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ?
Rubrique : Pilote
Dans cette rubrique on trouvera également : 0 | 30 | Tout afficher (32 articles)
__________________________________________________________________________________________________________________
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? Version imprimable
Publié Mai 2015, (màj Mai 2015) par : Piou |
Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord |
S'identifier pour s'abonner par mail | Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier |
Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)
16 Messages de forum
__________________________________________________________________________________________________________________
-
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 3 mai 2015 20:32, par yoruk -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 3 mai 2015 21:59, par Piou -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 10:24, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 10:46, par yoruk -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 11:25, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 11:39, par Nevermind
-
-
-
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? : le bus ST 4 mai 2015 13:06, par yvesD
-
-
-
-
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 12:06, par Piou -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 12:20, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 4 mai 2015 21:22, par Piou
-
-
-
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 15:42, par Piou -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 17:21, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 17:28, par Piou
-
-
-
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 17:32, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 17:36, par Nevermind -
Peut-on utiliser un afficheur de ST4000+ comme écran de controle SPX5 ? 6 mai 2015 18:29, par Piou
-
-
__________________________________________________________________________________________________________________
-
3 mai 2015 20:32, par yoruk Animateur s’il y avait moyen de « recycler » l’afficheur/calculateur du vieux ST4000 ?
Je viens d’y passer, mais dans l’autre sens
- mon S1 changé il y a 3 ans fonctionne parfaitement
- mon afficheur ST6000 a gravement rendu l’âme, carrément explosé, saturé d’UV... morte la pauvre bête
- Dans mon cas le P70 de remplacement était obligatoire, et... il a fallu changer toute la connectique, et adopter les nouvelles normes RayMarine.

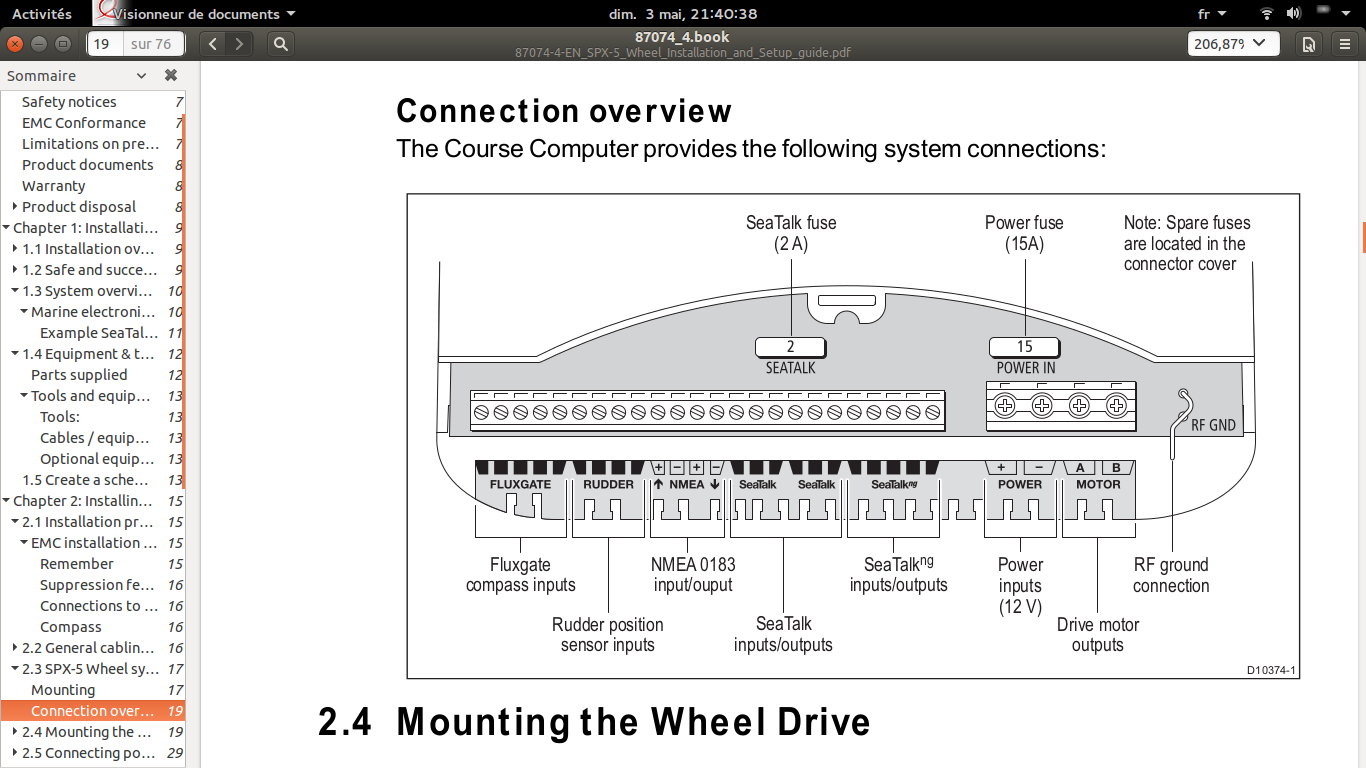

- Il faut voir comment se fait la connexion du SPX5. Si elle se fait comme sur le S1 par une connexion par fil dénudé, ça doit pouvoir le faire...
Sinon, la connexion par le P70 se fait très bien.
Tu me dis, je dois avoir de photos par là...Michel
-
3 mai 2015 21:59, par Piou Ce message répond à ... Oui, ça a l’air très simple pour un 6002 ou un P70, mais j’ai peur que dans mon problème il ne soit pas possible de shunter le calculateur du 4000+ pour ne garder que sa fonction afficheur pour commander le SPX5.
Apparemment on n’y branche que des fils nus.
Et s’il me faut passer par un P70 à 600€, ça fait drôlement dériver la dépense !
Merci Michel-
4 mai 2015 10:24, par Nevermind Ce message répond à ... Bonjour,

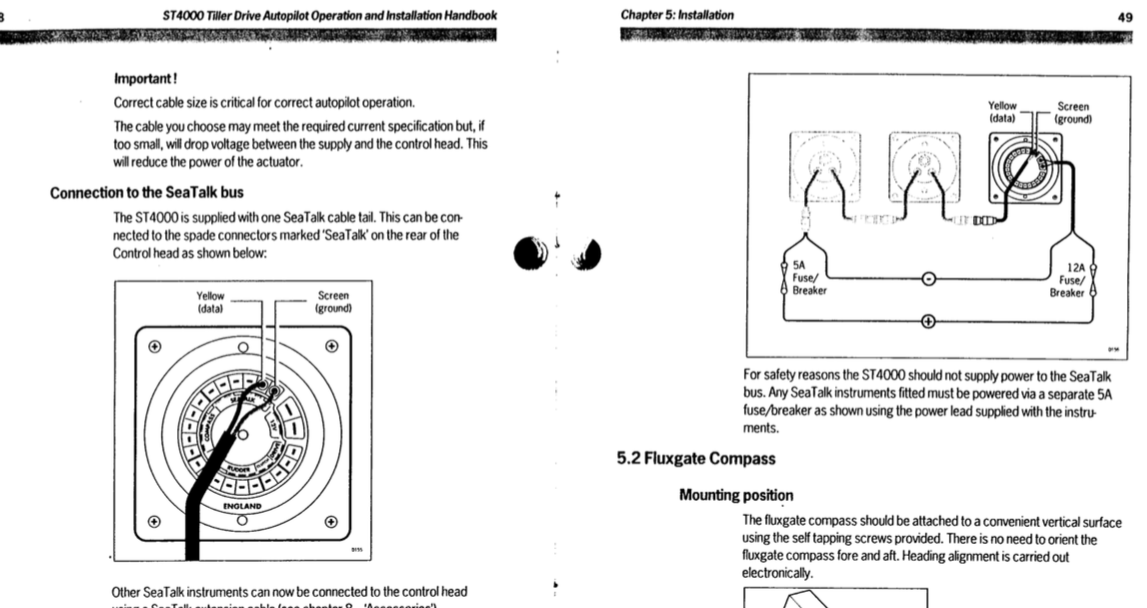

d’après la notice on peut connecter le 4000+ sur du SeaTalk :http://www.raymarine.com/view/?id=1836
-
4 mai 2015 10:46, par yoruk Ce message répond à ... Animateur Super
Oui... mais restera le problème de la connectique. Il faut absolument que le fil de l’ancien afficheur puisse être assez long. les nouveaux fils et leurs connecteurs de Raymarine ne seront pas compatibles avec l’afficheur ST4000...
Michel
-
4 mai 2015 11:25, par Nevermind Ce message répond à ... Tu les rallonges, j’ai fait cela en soudant des anciens fils de sondes.
Depuis 2009 aucun problème-
4 mai 2015 11:39, par Nevermind Ce message répond à ... En gros, j’ai 6m entre l’afficheur et la centrale que j’ai rallongé.
La liaison de 10m entre la centrale et le PC est faite avec du fil électrique 3 x 1,5 acheté chez Leroy M, un coté soudée sur une DB 9 et clippée sur la centrale SPX 30 de l’autre coté.
Cela fonctionne très bien dans les deux sens depuis 2009.
-
-
-
4 mai 2015 13:06, par yvesD Ce message répond à ... Animateur Petit rappel sur le bus SeaTalk.
Ce bus est (alim mise à part) un mono-fil, chaque partenaire du bus émet et reçoit sur ce fil commun là, chaque partenaire émet en série (selon RS232) et s’écoute parler : s’il détecte que ce qu’il entend n’est pas ce qu’il dit, c’est qu’il y a collision : un autre cause en même temps. Il applique l’algorithme anti-collision ad-hoc et il recommence. C’est vraiement comme de l’éthernet (le vieux, des années 80, sur gros coax jaune) mais avec un composant série (un UART) vraiment pas cher, à l’époque.Une conclusion sympa de cet aspect « bus » est que l’interconnexion de partenaires SeaTalk se fait simplement en raccordant tout ce joli monde sur un domino à 3 bornes, bien moins cher que la quincaillerie à RayMarine. J’en use et abuse à bord dépuis plus de 15 ans.
Rappel : par convention chaque partenaire se raccorde au bus ST par une paire sous gaîne : le fil rouge c’est le POS, le fil jaune c’est le BUS DATA et le coax (shield) c’est le NEG (le 0V de référence)

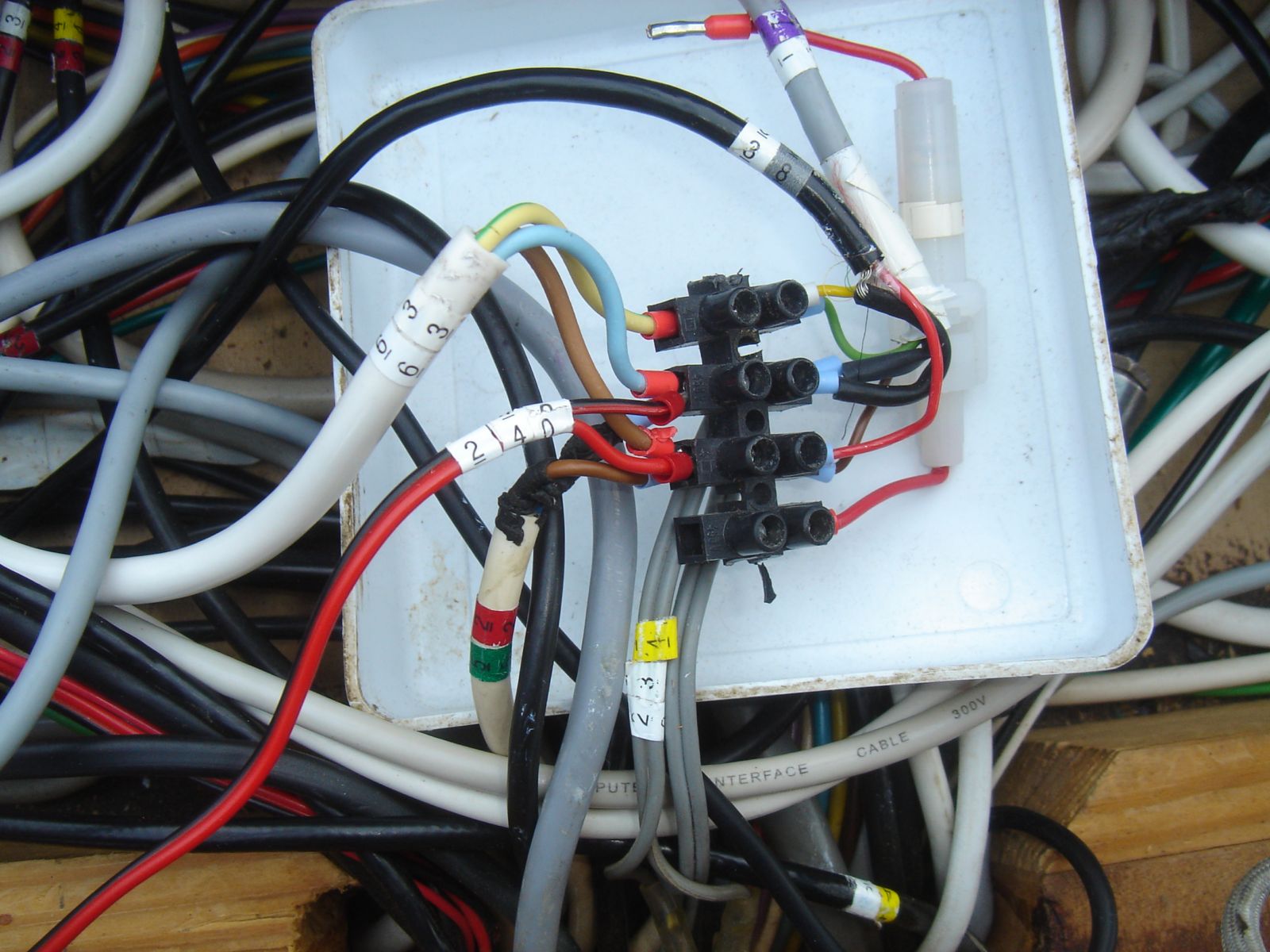

Voir image. le conducteur 240 vient de la batterie (ALIM du bus), le 63 va au convertisseur ST-NMEA, le 38 va vers un compas ST50 et le 71 va vers un autre domino dans un autre endroit. Ca marche, et bien.
-
-
-
4 mai 2015 12:06, par Piou -
4 mai 2015 12:20, par Nevermind Ce message répond à ... Tu branches une prise SeaTalk (celle que tu veux) sur l’afficheur, et les trois câbles sur la centrale, en les rallongeant s’il faut.
Si tu as un câble Seatalk avec une prise à chaque extrémité, tu la coupes au milieu, tu dénudes et tu soudes.
L’autre prise servira plus tard dans les mêmes conditions si tu en as besoin.jp
-
4 mai 2015 21:22, par Piou Ce message répond à ... Faut croire que j’aime bien me faire peur et me compliquer la vie ! Je n’imaginais même pas qu’il suffisait de brancher le Seatalk de l’indicateur/calculateur du 4000 sur l’entrée Seatalk du SPX5 ! Cela devrait être d’une simplicité biblique, juste une petite soudure comme le conseille JP, mais je n’ai vraiment pas très loin à aller (50cm) et j’ai déjà une rallonge Seatalk que je vais donc couper en 2.
Merci à tous
-
-
-
6 mai 2015 15:42, par Piou Il semblerait que Raymarine ne soit pas d’accord...
No, the ST4000 is a display and a course computer, you cannot have two course computers in a system (ie the ST4000 and a SPX) as they will fight for control and make the whole system unusable.
Est-ce pour être sûr de vendre un écran de contrôle ? Sinon, c’est que les signaux transmis en Seatalk passent d’abord par le calculateur ? et ne sont donc pas utilisables par le calculateur du SPX ?
Dans le doute, je préfère ne pas me lancer dans la dépense. Merci pour vos réponses.
Cdlt, Piou-
6 mai 2015 17:21, par Nevermind Ce message répond à ... Deux pilotes ça va faire beaucoup !!!!

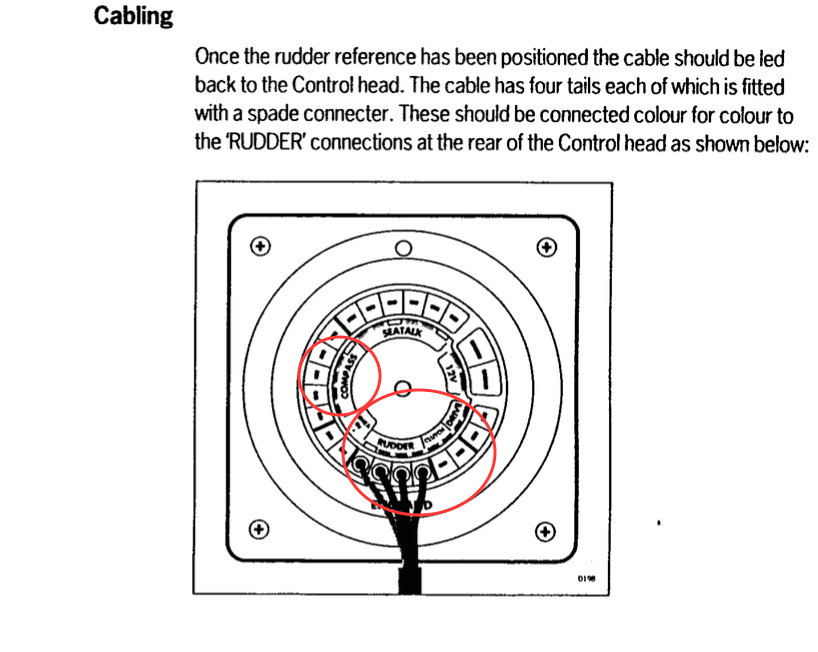

Sauf, sauf, si tu branches :
1/ sur le 4000 l’alimentation et uniquement le Seatalk
2/ sur le SPX5 le compas, rudder, Seatalklà tu te retrouves avec un seul pilote.
De toute façon tu n’as rien à perdre à faire cette configuration.
Pour un cata ce sera un jouet !!!!
-
6 mai 2015 17:28, par Piou Ce message répond à ... Ce n’est pas pour le cata mais pour mon « ex »Dufour 385 (dont j’ai encore 1/3 des parts) qui est à Tino Rossi à Ajaccio...
Je n’ai pas encore le SPX5 (en vente sur H&O) et du coup j’hésite à l’acheter ! Merci pour l’info, je vois ça avec l’autre proprio.
Cdlt
-
-
-
6 mai 2015 17:32, par Nevermind -
6 mai 2015 17:36, par Nevermind Ce message répond à ... -
6 mai 2015 18:29, par Piou Ce message répond à ... Merci JP. J’aurais tendance à préférer le ST6001+ car il doit me permettre de tenir un angle au vent alors que je n’en suis pas sûr pour le 650.
C’est « la » solution de sécurité !
-
-
