Diode panneau solaireVersion imprimable de cet article Version imprimable

Publié Octobre 2014, (màj Octobre 2014) par : Patrick Coutin  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Bonjour,

Lors d’un gros orage, mes panneaux solaires (2X90W) et le régulateur ont été détruits.
Le régulateur doit être changé, mais sur les panneaux, il semblerait que ce sont les diodes, placées en sortie entre le + et le moins qui ont « cramé ». Une fois la diode enlevée, le panneau donne du 19V.
Je n’arrive pas a trouver ces diodes là ou je suis, et partant du principe que ces diodes sont là pour éviter un retour d’électricité, ce qu’est sensé faire le régulateur, sont elles obligatoires ?
Si oui quel type de diode acheter ?
Les 2 panneaux sont branchés ensemble sur le régulateur qui va à la batterie.
Merci pour vos avis.

PC

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

4 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 3 octobre 2014 10:12, par Négofol écrire     UP Animateur

    Dans une installation de panneaux solaires, il y a deux types de diodes : les diodes antiretour (blocking diodes) qui évitent le retour d’un courant de sens inverse (fonction souvent assurée par le régulateur) et les diodes de dérivation (bypass diodes), qui permettent au courant de circuler dans le sens normal. Ces diodes de dérivation sont placées entre le (+) et le (-) du panneau et ont pour but de permettre l’écoulement du courant dans une installation de panneaux en série lorsqu’un des panneaux est à l’ombre et donc se comporte comme de nombreuses diodes en série, bloquant tout courant (voir schéma). Elles ne sont pas indispensables si les panneaux ne sont pas montés en série, montage que vous ne précisez pas.

    Dans votre cas il semble que les diodes de bypass soient grillées (ce qui est assez logique en cas de surtension).
    Ce sont des diodes Schottky, en général 25 V (parfois 50V) 10 A pour des panneaux de type analogue aux vôtres.

    Par exemple :
    http://fr.farnell.com/stmicroelectr...

    On peut en trouver aussi sur Ebay :
    http://www.ebay.com/itm/5-PCS-50-VO...

    JPEG

    Répondre à ce message

    • 3 octobre 2014 12:13, par Patrick Coutin écrire     UP     Ce message répond à ...  image

      Merci.

      Les 2 panneaux sont branché ensemble + avec + et - avec -, et partent sur un seul cable double (+ et -) vers le régulateur. Je suppose que c’est un montage en série ?

      Est ce que des diodes de 40V 8 ami iraient, ou dois je impérativement trouver du 10 A ?

      Cordialement.

      PC

      Répondre à ce message

      • 3 octobre 2014 17:46, par Négofol écrire     UP     Ce message répond à ... Animateur

        Si les panneaux sont branchés (+) avec (+) et (-) avec (-) c’est un montage en parallèle.
        En série, vous auriez 38 V aux bornes du régulateur et non 19V.

        Des diodes 8A devraient suffire, mais laissent peu de marge. De toutes façons, elles ne servent pas à grand chose en montage parallèle...

        Répondre à ce message

      • 14 août 2020 09:41, par Cigale écrire     UP     Ce message répond à ...  image

        Bonjour à tous

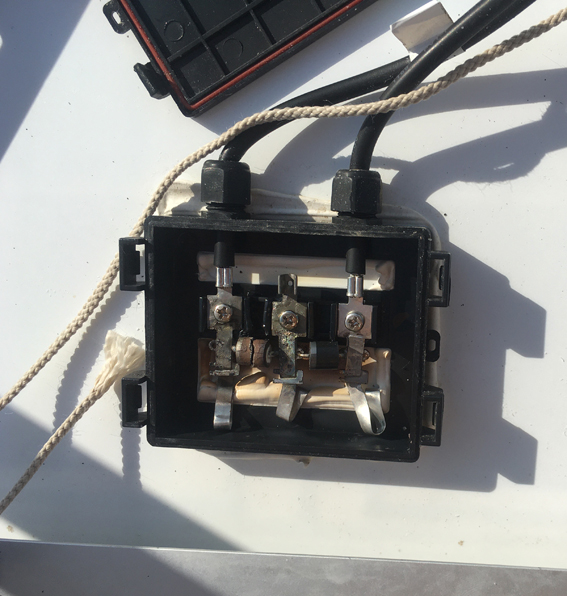

        Suite à un défaut d’étanchéité du boitier d’un de mes deux panneaux solaires, une diode a cramé (voir photo jointe).
        Puis-je la supprimer pour me dépanner sachant que mes 2 panneaux (2x100w) sont branchés en parallèle sur un régulateur MPPT 100/30 Victron ?
        Merci pour vos avis éclairés
        Dominique

        JPEG
