Chapître 3 : Les objets principaux nécessaires au module Routage


Trois objets :

  • Les Waypoints
  • Les Routes
  • Les Zones de danger

Toutes les fonctionnalités et possibilités relatives à ces objets ne seront pas décrits dans le présent document. Merci de vous reporter au manuel officiel, ou de vous lancer et poser des questions dans le Forum.



Les Waypoints

Les waypoints représentent les points de passage sur une route. On peut les créer en cliquant sur le bouton, (indiqué ici à gauche) de la barre de menu. Ces waypoints ne sont vraiment indispensables pour un routage, mais il peut être utile d’en positionner si la route calculée est un peu trop proche d’un danger, passe dans une zone de faible profondeur. Si vous êtes un régatier, ils serviront à définir les bouées de parcours, pour les points de passage à passer

Les Routes

Une route est l’objet indispensable au routage. Elle définit au moins le point de départ et le point d’arrivée. On la définit avec le bouton indiqué ici à gauche. Chaque clic va créer un waypoint, un double clic créera le point d’arrivée. C’est sur cette route que s’appliquera le calcul du routage, tout au moins le premier calcul, nous verrons plus loin comment interagir ensuite. Il est possible de ne pas créer de route avant un routage, directement dans la fenêtre de paramétrage, mais mon conseil est d’en créer une, afin de la nommer et de pouvoir y revenir par la suite.

Seuls, les deux points départ et arrivée sont indispensables. C’est l’exemple ci-contre, que nous allons utiliser tout au long de ce « tutoriel » : une route directe entre Rocella Ionica et Licata.

  • Nous traversons allègrement la Calabre et la Sicile sans nous préoccuper, ni du Capo Spartivento au bout de la Calabre ou de l’Isole dei Correnti au sud de la Sicile, c’est Scannav qui va déterminer la route.
  • Conseil :
    Prenez un peu de marge par rapport à la terre pour définir vos points de départ et d’arrivée. Le calcul des isochrones et du graphe sera facilité. Et vous aurez bien le temps d’affiner votre atterrissage



PNG - 114.1 ko

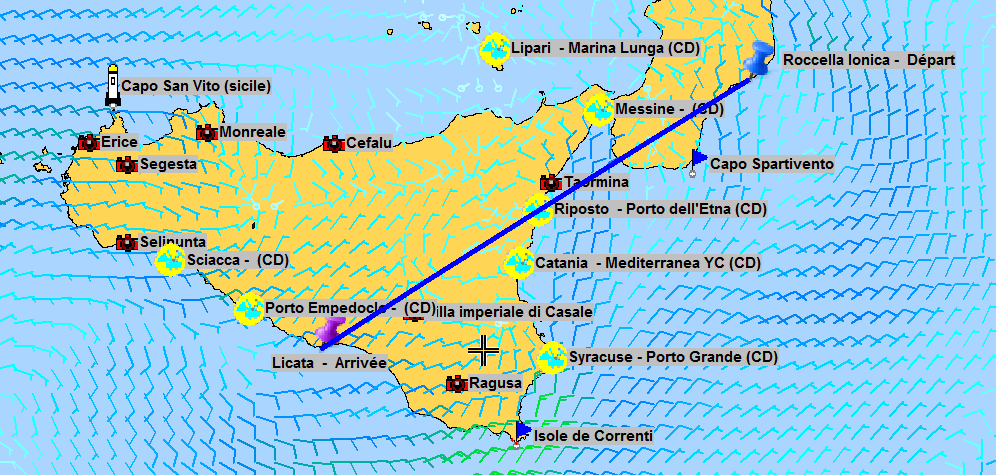

Route directe
PNG - 81.5 ko

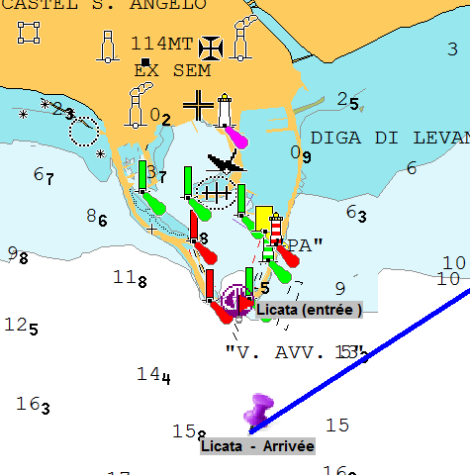

Sécuriser le point d’arrivée

Zones de danger


Scannav intègre depuis longtemps la définition de zones de dangers. On peut les définir à l’aide du bouton indiqué ici à gauche. Il suffit de définir une zone en cliquant aux extrémités avec un double click sur le dernier.



  • Avec le routage, il est parfois indispensable d’en définir : d’abord parce que le trait de côte ne tient pas compte des rochers isolés, ensuite parce qu’il ne tient pas compte non plus de votre tirant d’eau, et le module de calcul n’hésitera pas à vous faire passer dans 1m d’eau, ou entre deux îlots, s’il pense que c’est la route la plus rapide
  • Ainsi, ai je défini deux zones de dangers sur ma route, une qui bloque le passage entre l’ïle dei Correnti et la terre (je connais le coin, et ça pourrait passer, mais je n’ai jamais osé le faire) ,et l’autre pour éviter les rochers devant le cap delle Formiche. . J’ai matérialisé le trait de côte (voir plus loin) en jaune pour montrer sa relative imprécision et par où le routage pourrait passer.
PNG - 72.8 ko

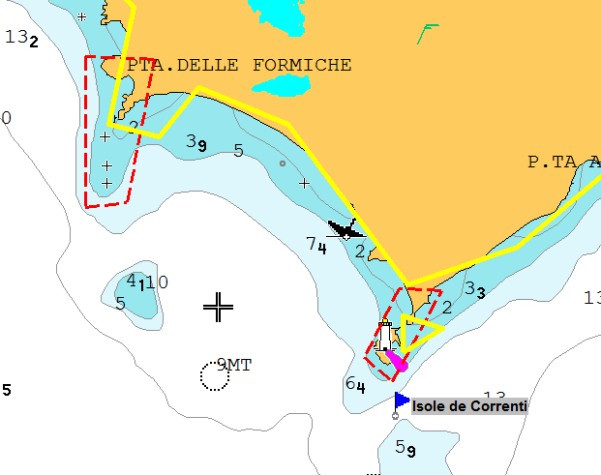

Zone de danger

Pour la petite histoire, j’avais créé ces deux zones il y a bien longtemps, quand je suis passé pour la première fois par-là, Scannav pouvant émettre une alarme quand on s’en approche trop près
