OPENCPN V3.2 et PILOTE RAYMARINE 2

La connexion entre OpenCPN V3.2 et un pilote n’est pas toujours facile. Même si l’intérêt de cette connexion est parfois discutée, il y a des cas où elle peut être bien utile. Voilà un mode d’emploi ...

Le Matériel :

  • Matériels utilisés Raymarine
    • ST60+ WIND,
    • ST60+ TRIDATA,
    • ST6002,
    • SPX 30
    • INTERFACE PC/SEATALK/NMEA E85001
  • PC sous XP ou W7
  • Opencpn V 3.2

Les connexions :

  • Relier le pilote en Sea Talk sur l’entrée Sea Talk du SPX 30
  • Relier les instruments Sea Talk sur l’entrée Sea Talk de l’interface E85001
  • Relier la sortie Sea Talk de l’interface E85001 à l’entrée Sea Talk SPX 30
  • Sur la DB 9, relier la fiche 2 sur la sortie + NMEA de l’interface
  • Sur la DB 9, relier la fiche 3 sur l’entrée + NMEA de l’interface
  • Sur la DB 9, relier la fiche 5 sur le – de l’entrée et la sortie de l’interface

Le parmétrage sur OPNCPN :

  • Boite à outils
  • Connexions

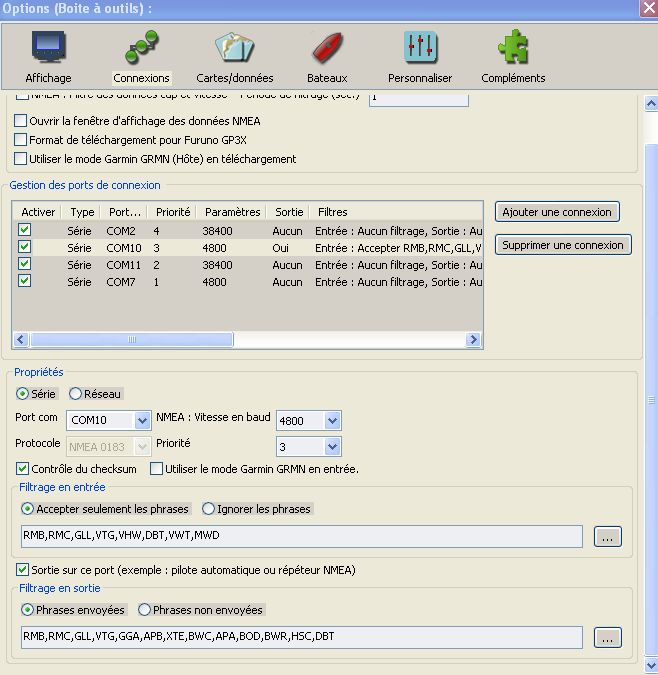

  • Choisir le port correspondant aux entrée et sortie

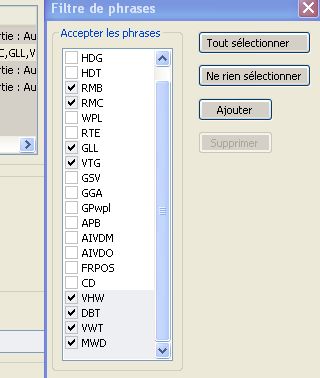

  • Cocher accepter les phrases filtrage d’entrée
  • Faire défiler les phrases en cliquant sur le carré à droite
  • Rajouter les phrases manquantes NMEA
  • Tout sélectionner

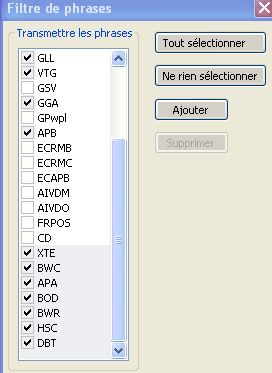

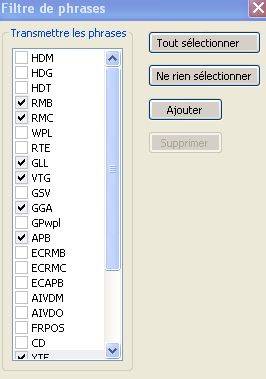

  • Cocher sortie sur ce port
  • Faire défiler les phrases en cliquant sur le carré à droite
  • Rajouter les phrases manquantes NMEA
  • Tout sélectionner

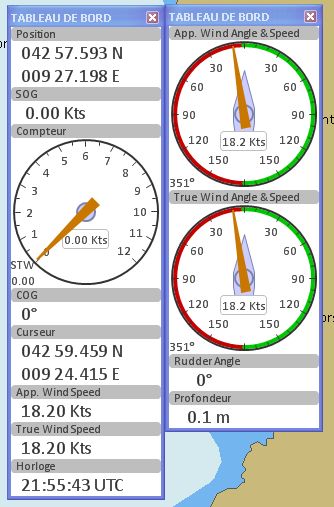

  • Les informations de vents réel et apparent s’affichent, avec la direction, la vitesse, l’angulation.
  • Le rudder du pilote et la profondeur peuvent aussi s’afficher.
  • Chacun choisit ses informations.
Phrases manquantes
NMEA en entrée
Phrases manquantes
NMEA en sortie
Résultat sur
le dashboard

Pilote :

  • Pilote sur auto
  • Activez une route sur OpenCpn
  • Sur le ST 6002 :
    • Appuyez sur track pour accéder au mode Track.
    • Attendez que l’alarme retentisse.

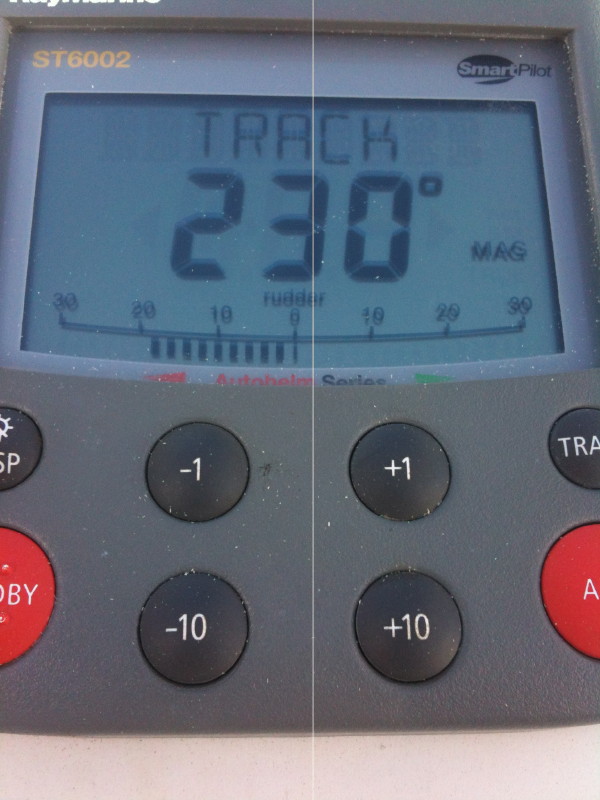

  • L’écran affiche le waypoint suivant programmé et la direction pour rejoindre ce point de route.
    • Appuyez sur la touche track

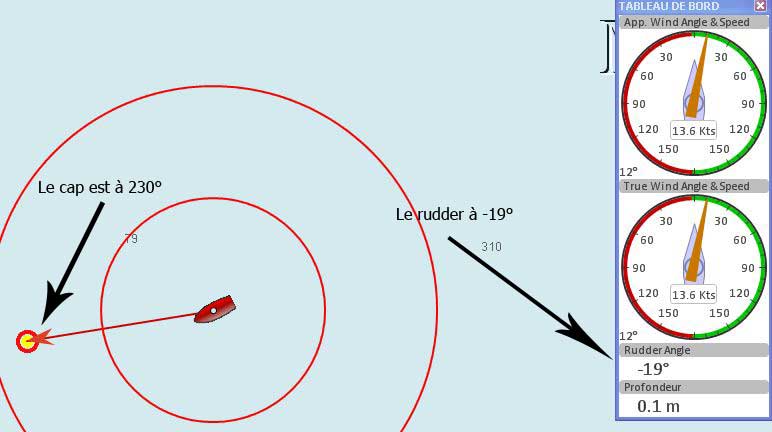

    • L’écran affiche le cap requis pour rejoindre le waypoint souhaité.

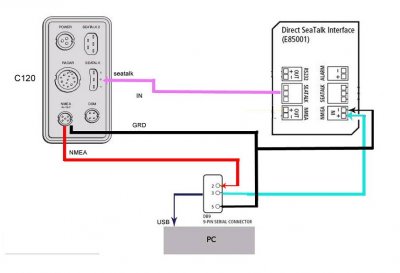

Branchement d’un écran multifonction Raymarine C120
