Opencpn en réseau / répétiteur vers tablettesVersion imprimable de cet article Version imprimable

Publié Février 2015, (màj Mars 2015) par : Nevermind

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Mots-clés secondaires: électronique

On sait mettre en réseau plusieurs postes traitant OpenCPN. On l’à montré avec Bluetooth :

Nevermind, développant un sujet abordé sur H&O, nous montre comment établir un réseau interne pour OpenCPN. Remerciements : à l’auteur “Cumulus” sur H&O
Le sujet connaîtra du développement, grâce en particulier, au potentiel de reconnaissance des numéro MMSI, développés par la dernière version d’OpenCPN.
Demain, à partir d’une liste de bateaux identifiés depuis leurs numéro MMSI, nous pourrons à partir d’un n°ID partageables, établir des liens mutuels, dès que nous serons en portée de liaison AIS.

Opencpn en réseau / répétiteur vers tablettes

A partir du module connexion de la dernière version d’OpenCPN, vous pourrez établir un mini réseau interne au bateau. Ce qui permettra en particulier de dupliquer les données de la table à carte vers un répétiteur bon marché dans la cockpit. Deux technologies, outre bluetooth, difficile à gérer

  • Une liaison filaire et un câble RJ45 (Ethernet)
  • Une liaison Wifi en mode ad hoc.

L’article ci dessous traite de la liaison Ethernet. La liaison Wifi en mode ad hoc est techniquement faisable.

Les prérequis :

  • OpenCPN, v 4.0.0 de préférence
    • connaitre IP du PC serveur.
    • Un câble RJ45 (Ethernet) pour une liaison filaire
    • Ou de la Wifi sur les deux PC, pour une liaison ad hoc
  • Paramétrer les deux PC en réseau, câble ou Wifi (ndlr : en RJ 45 je n’ai pas eu à paramétrer les PC : W7 => XP)


Les chapitres


OPENCPN EN RÉSEAU PAR LIAISON ETHERNET


Régler OpenCPN du PC serveur
  • Clé à mollette => Connexions => Nouvelle connexion => Paramétrer comme suit, en mettant votre adresse IP suivit de : .x.x
  • Vous aurez au préalable validé l’option “Ajouter une connexion” , qui ouvrira une fenêtre de saisie
    • Dans Série ou réseau encochez “réseau
    • Dans Protocole, encochez “UDP
    • Renseignez l’adresse IP. Ce sera celle de votre connexion internet à cet instant. Faites la suivre de “.x.x
    • Entrez la valeur “10110
    • Encochez la case “Sortir sur ce port
  • Validez par “Appliquer” et sortez par “OK




Régler OpenCPN du PC récepteur
  • Clé à mollette => Connexions => Nouvelle connexion => Paramétrer comme suit, ne pas renseigner votre n¨ID
  • Vous aurez au préalable validé l’option “Ajouter une connexion” , qui ouvrira une fenêtre de saisie
    • Dans Série ou réseau encochez “réseau
    • Dans Protocole, encochez “UDP
    • Renseignez l’adresse IP, uniquement avec ces valeurs, en respectant les points : “0.0.0.0
    • Entrez la valeur “10110
    • Encochez la case “Sortir sur ce port
  • Validez par “Appliquer” et sortez par “OK

Mise en réseau

  • En prenant soin de brancher votre GPS sur le PC émetteur, en activant OpenCPN sur vos deux PC connectés soit par câble Ethernet, soit en liaison ad hoc par Wifi, votre PC récepteur répétera toutes les phrases NMEA reçues depuis le PC émetteur
  • Pour cet exemple, toutes les données NMEA recueillies depuis le logiciel de navigation : force te direction du vent, sondeur, speedo, etc...





  • Pour cet exemple, toutes les données NMEA recueillies par le GPS et l’affichage des données AIS
  • Il faut noter qu’il s’agit bien des données NMEA. Les deux PC travaillant sur deux fonds de cartes différents : pour l’émetteur sur une carte S-63, pour le récepteur sur une carte CM93 v2 ed2011



  • Les relevés d’émission et de réception des phrases NMEA, dans le cadre des réceptions AIS.
  • On voit que chaque phrase recue par l’émetteur est immédiatement ré-expédié, en connexion sortante
  • Le décalage entre les deux fenêtre vient de l’impossibilité de saisir une copie d’écran an même temps sur les deux PC ... Petit bras diront certains !!!


OPENCPN EN RESEAU PAR WIFI

1/ sur le PC émetteur

  • créer un nouveau profil et le nommer



2/ sur le PC receveur

Centre de réseau partage Configurer une nouvelle connexion Nommer le réseau, le nom doit être identique au serveur/Aucune sécurité



3/ Le serveur doit être sur la même connexion

Choisir la connexion parmi la listeEt on obtient





OPENCPN EN RESEAU WIFI ENTRE W.7 ET TABLETTE W.8

Création d’un réseau par un fichier batch


Commencer par taper ce texte dans le bloc-notes, en mettant votre nom réseau et votre passeport :

cd\
cd windows\system32
netsh wlan set hostednetwork mode=allow ssid=monreseau key=macleamoi keyUsage=persistent
netsh wlan start hostednetwork

Pour cet exemple, le nom donné au réseau est “monreseau” et la clé “macleamoi



  • Enregistrer et exécuter le fichier batch
    • Un fichier batch est un traitement par lots (batch processing en anglais). Il exécute un enchaînement automatique d’une suite de commandes (processus) sur un ordinateur sans intervention d’un opérateur.
    • Il est identifiable par son extension : xxxxx.BAT
  • Pour cet exemple on modifiera l’extension xxxx.TXT par xxxx.BAT
  • Puis on enregistre le fichier sous cette appellation
  • Pour exécuter le fichier xxxx. BAT : faire un clic droit sur le fichier et demander “Exécuter en tant qu’administrateur



  • Connexion au réseau
  • Accès au réseau



  • Paramétrer la connexion OpenCPN de l’émetteur



  • Paramétrer la connexion OpenCPN du récepteur



  • Se connecter au réseau crée, et lancer OpenCPN sur les deux PC

Nevermind, Macinaggio février/mars 2015
Mise en page Laorana Finike,


UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

14 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 21 février 2015 09:00, par Nevermind écrire     UP Animateur

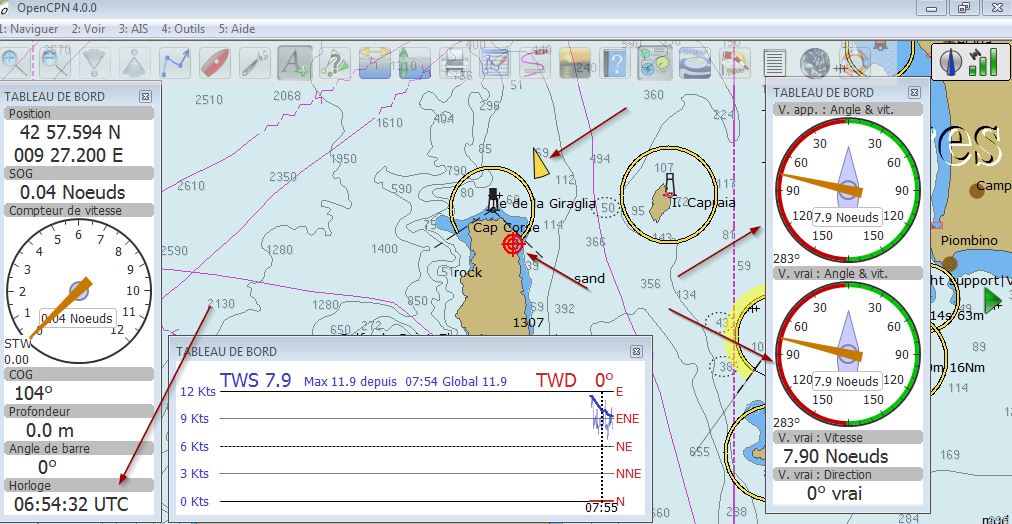

    Et cela fonctionne très bien en Wifi

    JPEG

    Répondre à ce message

    • 21 février 2015 11:54, par yvesD écrire     UP     Ce message répond à ... Animateur

      Par ordre de consommation (coté émetteur et récepteur) ajoutée par type de connection :
      1- wifi, bien goinfre, très-trop longue portée pour nos yacht avec confidentialité potentielle au port, l’afficheur n’a pas de fil à la patte
      2- bluetooth, conso très modeste, portée de dimension comparable à nos yacht, pas de fil à la patte.
      3- filaire, conso négligeable, sensibilité à l’atmosphère saline du connecteur RJ45, fil à la patte pour le retrouver sur les coups de gite, idéal pour du fixe, encastré

      Répondre à ce message

  • 21 février 2015 12:26, par yoruk écrire     UP Animateur

    Jean Paul a réussi la manip sous Wifi, c’est moi qui doit mettre à jour, mais je suis un peu à la bourre.


    Autre problème, avec la reconnaissance du n° ID, en filaire... Mon fournisseur d’accès fait varier mes n° ID ce qui me pose un problème de reconstruction des connexions... Sauf si je n’ai pas compris...

    Wifi mis à jour dans l’après midi... merci de votre patience...


    Accessoirement, ce problème de duplication et de transfert des données NMEA, était le premier problème souligné lors du CA du printemps, qui a fait tant de vagues... Comme quoi les animateurs sont têtus et obstinés dans leurs recherches... merci à eux

    Michel

    Répondre à ce message

  • 21 février 2015 13:12, par Inconnu     UP  image

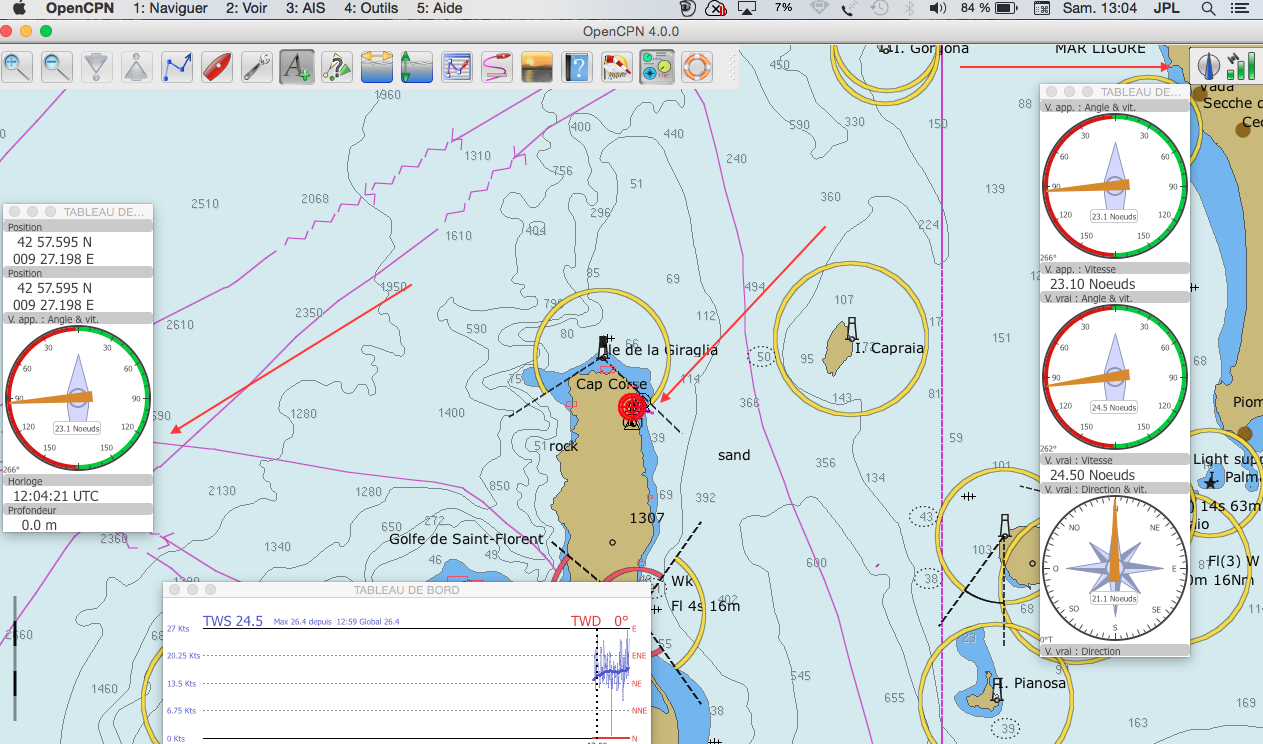

    Allez, et pour ceux qui ont un mix PC Mac

    paramétrer : 0.0.0.2

    PNG

    Répondre à ce message

  • Un raccourci brillant

    Voir la copie d’écran jointe

    • Menu démarrer => Rechercher => rensigner avec le texte « adhoc » => « exécuter la commande Configurer un réseau adhoc »

    La manip est rapide et très simple à suivre

    Sinon, j’ai deux problèmes entre mon serveur sous W7 et le récepteur sous XP

    • Avant hier quand j’ai fait la mise en page, la liaison Ethernet s’est faite sans problème
      • depuis je n’y arrive plus. Peut être lié à mon style de connexion, où mon fournisseur d’accès 3G change constamment mes numéros d’accès ID ...
      • Autre problème, mais connu, avec la configuration adhoc sous XP

    Michel

    JPEG

    Répondre à ce message

  • 22 février 2015 11:14, par Nevermind écrire     UP Animateur

    Merci Michel pour la modification,
    Parfois la mise en réseau ne se fait pas, il faut que les PC soient branchés et rebooter les deux PC
    Moins de problème avec la wifi.

    Impossible d’ouvrir la fenêtre NMEA sous Mac en wifi pour vérifier

    J’ai testé toute la journée en wifi dans cette configuration : 1 PC sous XP serveur, 1 PC sous W7 client (0.0.0.1), 1 Mac client OS 10.10.1 (0.0.0.2)

    On peut aussi configurer Polauto de la même façon.

    Jean Paul

    Répondre à ce message

    • 22 février 2015 11:37, par yoruk écrire     UP     Ce message répond à ... Animateur

      Merci Michel pour la modification,

      Je t’en prie... Je me suis réveillé ce matin le rouge au joues... Ma mise en page d’hier n’était pas terrible.
      Sinon, malgré les difficultés de mise en réseau, ce qu tu montres laisse espérer des solutions bon marché et efficaces au problème de la duplication dans le cockpit

      Pour ma part je ne crois pas à l’efficacité des tablettes ou smartphones, comme outil principal dans le cockpit. par contre, une unité centralisatrice sur la TAC et des modules reproducteurs où on veut, là oui c’est marin. C’est ce que tu montres, et pour un coût très faible, en fait environ 2/300 euros pour une tablette sous Windows...

      Michel

      Répondre à ce message

  • 26 février 2015 18:17, par lysigee écrire     UP  image Animateur

    deux remarques :
    1/ Sous Windows 8 et 8.1, la création d’une liaison adhoc, n’existe plus en standard. Il faut utiliser les commandes de configuration de réseau sous l’invite de commandes (cmd) en mode administrateur.
    C’est du style « netsh wlan set hostednetwork mode=allow ssid=Mon_Reseau_Wifi key=password » !!!
    Je suis en train de tester.
    2/ Je suis aussi en train de tester l’utilisation d’une tablette sous android comme répétiteur du PC., avec différents logiciels sous wifi ou sous bluetooth.
    Sous Wifi, j’ai du mal à faire attribuer une adresse IP par le DHCP de Windows 8.1
    Et je teste pour OpenCPN et pour Scannav :)
    Je publierais début avril, une fois sur le bateau pour vérifier en réel.
    Au programme aussi, la configuration d’un multiplexeur NMEA Wifi pour concentrer toutes les données NMEA, y compris SEATALK et AIS
    A bientôt

    Répondre à ce message

  • 4 mars 2015 09:10, par Nevermind écrire     UP Animateur

    Bonjour,

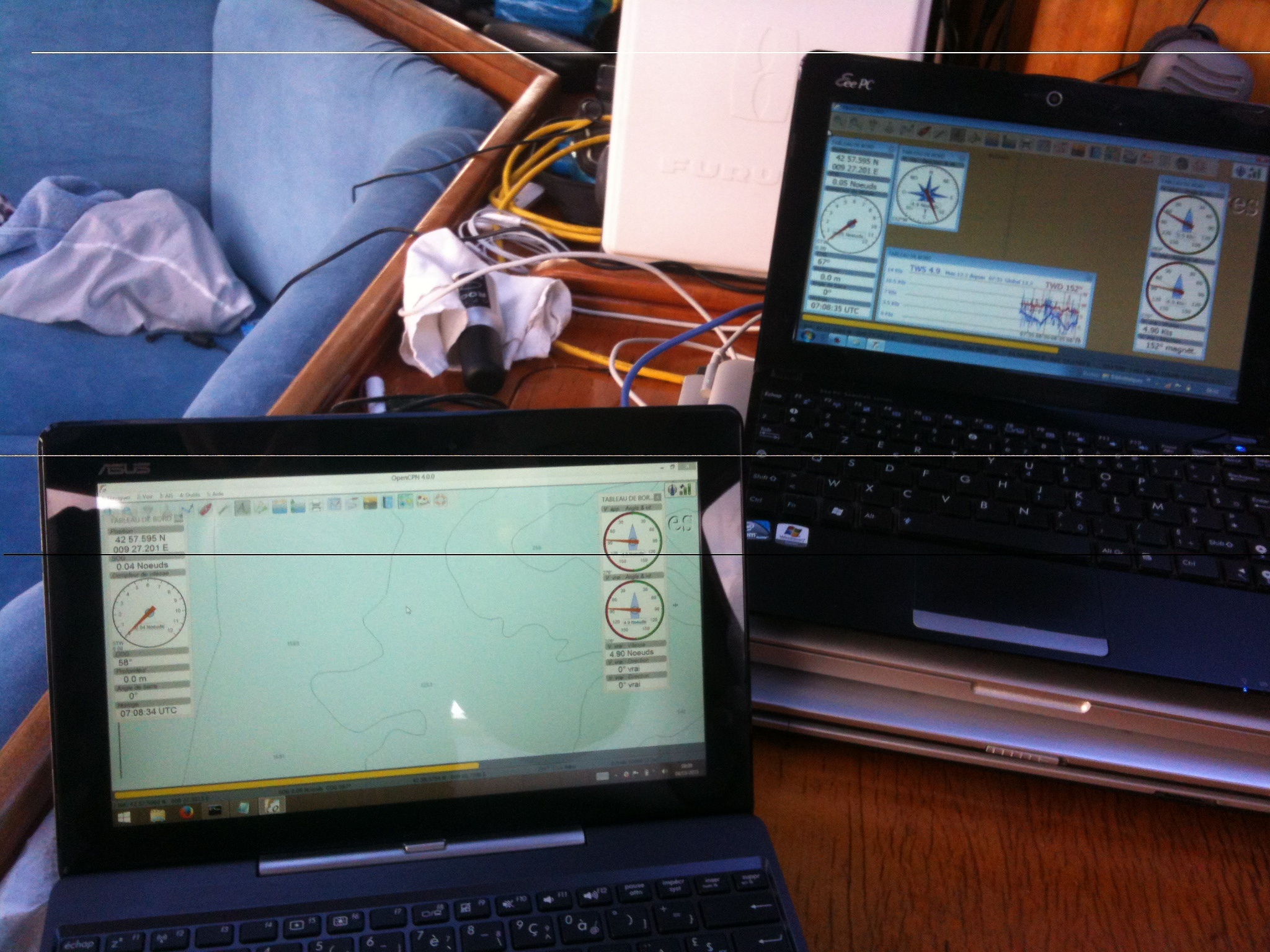

    cela fonctionne aussi entre une tablette W7 et W8 en créant une carte vituelle.
    Lors de la mise en veille, la carte se désactive, quelqu’un connaît la manip pour éviter cela ?
    Jean Paul

    JPEG

    Répondre à ce message

  • 8 mars 2015 08:42, par yoruk écrire     UP Animateur

    La mise à jour du troisième chapitre vient d’être publiée
    Merci Nevermind

    Michel

    Répondre à ce message

  • 26 juin 2015 19:54, par Nevermind écrire     UP Animateur

    Bonjour,

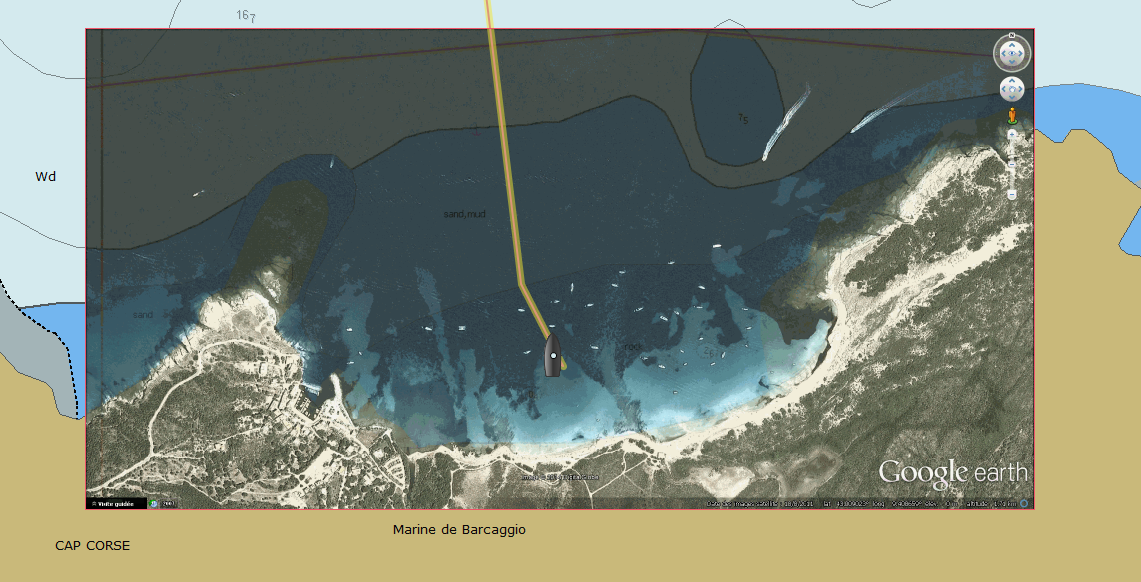

    un petit retour : j’ai utilisé la tablette comme répétiteur pour un mouillage de nuit sans lune à Ste Marie et Barcaggio (nord de la Corse), cela fonctionne parfaitement bien.
    Jean Paul

    PNG

    Répondre à ce message

  • 26 juin 2015 20:12, par Nevermind écrire     UP Animateur

    Une photo de la Rolex cup St Tropez / La Giraglia / Gênes

    JPEG

    Répondre à ce message

  • 22 janvier 18:09, par Nevermind écrire     UP Animateur

    Bonjour,

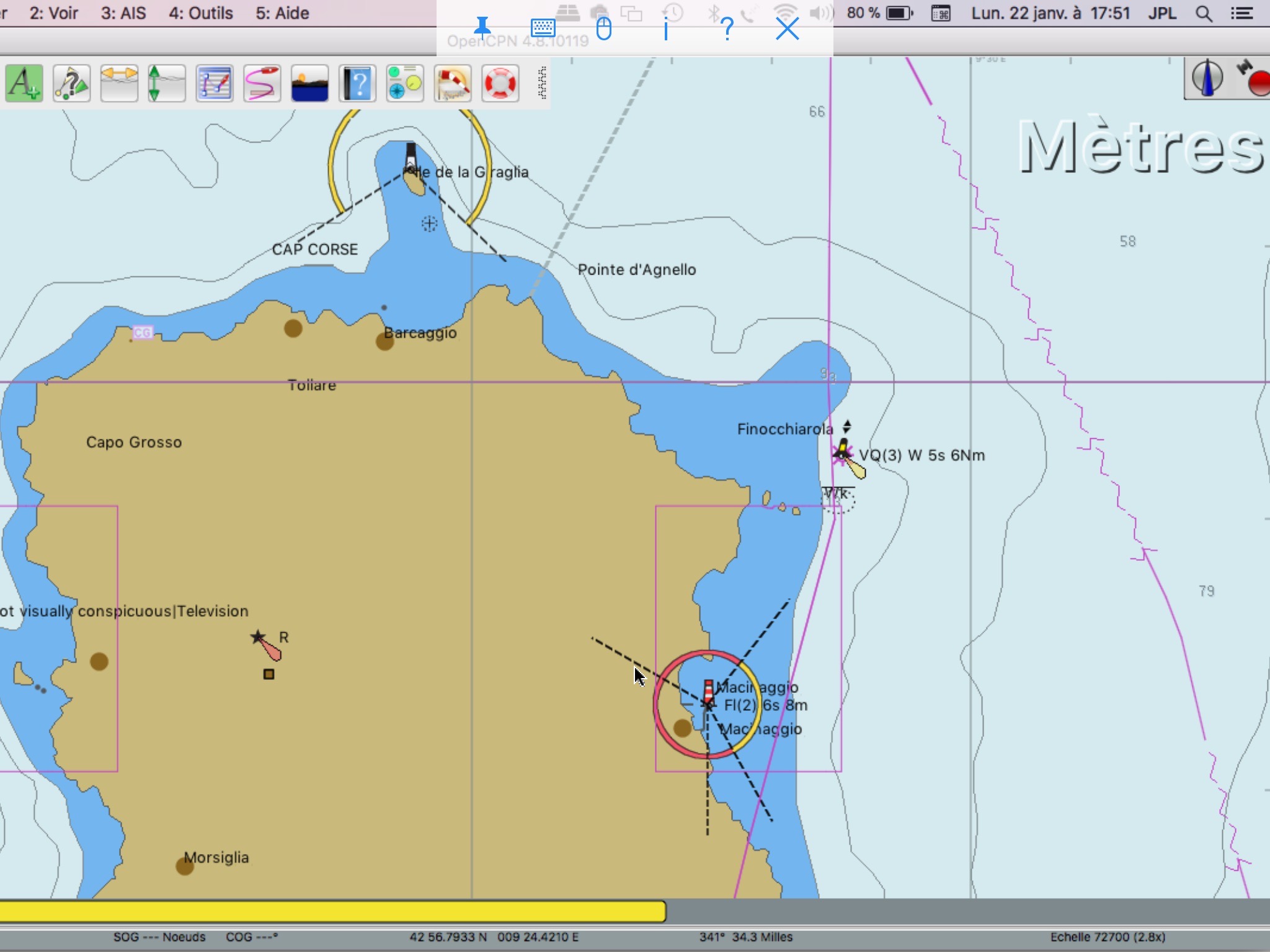

    Pour ceux qui ont un Mac et un Ipad
    un répétiteur facile à installer et gratuit :

    http://www.cruisersforum.com/forums...

    cela devrait fonctionner aussi avec un pc

    Jean Paul

    JPEG

    Répondre à ce message
