Configurer Google Earth pour l’utiliser avec Ge2KapVersion imprimable de cet article Version imprimable

Publié Septembre 2013, (màj Septembre 2013) par : Vent de Folie

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail {#TITRE,#URL_ARTICLE,#INTRODUCTION}

Bien configurer Google Earth pour l’utiliser avec Ge2Kap

Depuis la version 10 de Ge2kap il est possible d’utiliser la version 7.1 de Google Earth téléchargeable ici : http://www.google.fr/intl/fr/earth/... . Ce petit tutoriel est donc basé sur cette version.

Pour la bonne exécution de Ge2kap il y des paramètres obligatoires et d’autres facultatifs mais importants pour la qualité de l’image créée, à savoir que tout ce qui s’affiche sur l’écran de votre ordinateur sera intégré dans la carte créée avec Ge2kap.

Paramètres obligatoires

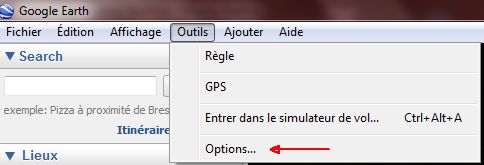

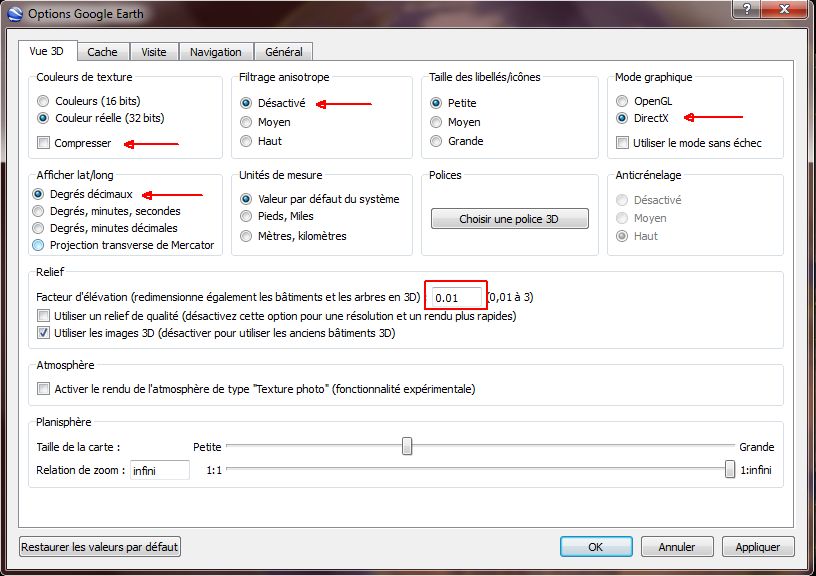

Tout se joue dans le menu Outils/Options puis dans l’onglet Vue 3D :

  • dans Couleur de texture NE PAS cochez Compresser
  • dans Filtrage anisotrope sélectionnez Désactivé
  • dans Mode Graphique choisissez DirectX, sauf si vous voulez afficher une très grande carte et que votre carte graphique prend en charge le mode OpenGL.
    Pour connaître votre configuration et vous guider pour télécharger les derniers pilotes de votre carte graphique, vous pouvez utiliser l’utilitaire gratuit GLView (en anglais) téléchargeable ici : GLView
    Cela vous sera utile aussi pour paramétrer OpenCPN.
  • dans Afficher lat/long : sélectionnez Degrés décimaux
  • dans Relief, entrez comme Facteur d’élévation 0.01

Paramètres facultatifs

C’est ici que nous allons améliorer la lisibilité de la carte que GE2Kap créera.

Tout d’abord nettoyons l’écran de tous les affichages qui peuvent parasiter la lecture :

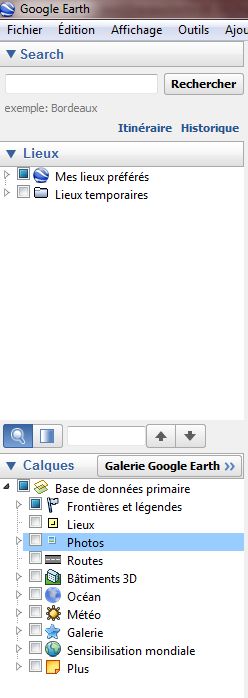

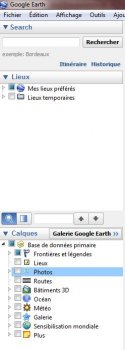

  • Dans l’onglet Calques décochez tout, surtout la case Photos qui vous met de petites icônes bleu et rouge un peu partout, style varicelle. Exceptionnellement vous pourrez choisir d’afficher certaines options comme dans l’exemple suivant.
  • Dans l’onglet Lieux cochez Lieux temporaires

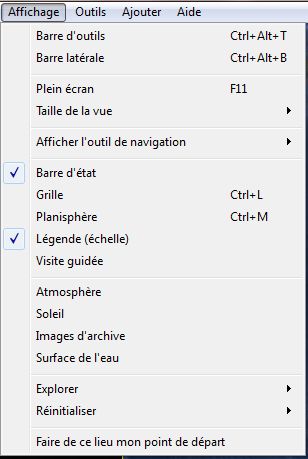

    Pour obtenir la carte la plus grande possible, il faut cacher la barre latérale et la barre d’outils. Pour ceci, dans le menu Afficher déselectionnez tout sauf :
  • Légende(échelle) qui affiche une échelle de distance en bas à gauche
  • Barre d’état qui indique la date de prise des clichés satellites

Choix du cliché satellite
Pour cela travaillons sur un exemple : la marina de La Linea de la Concepcion, juste à côté de Gibraltar. Pour vous exercer, téléchargez ce fichier LaLinea.kmz sur votre ordinateur puis double-cliquez dessus. Google Earth s’ouvrira sur ce lieu.

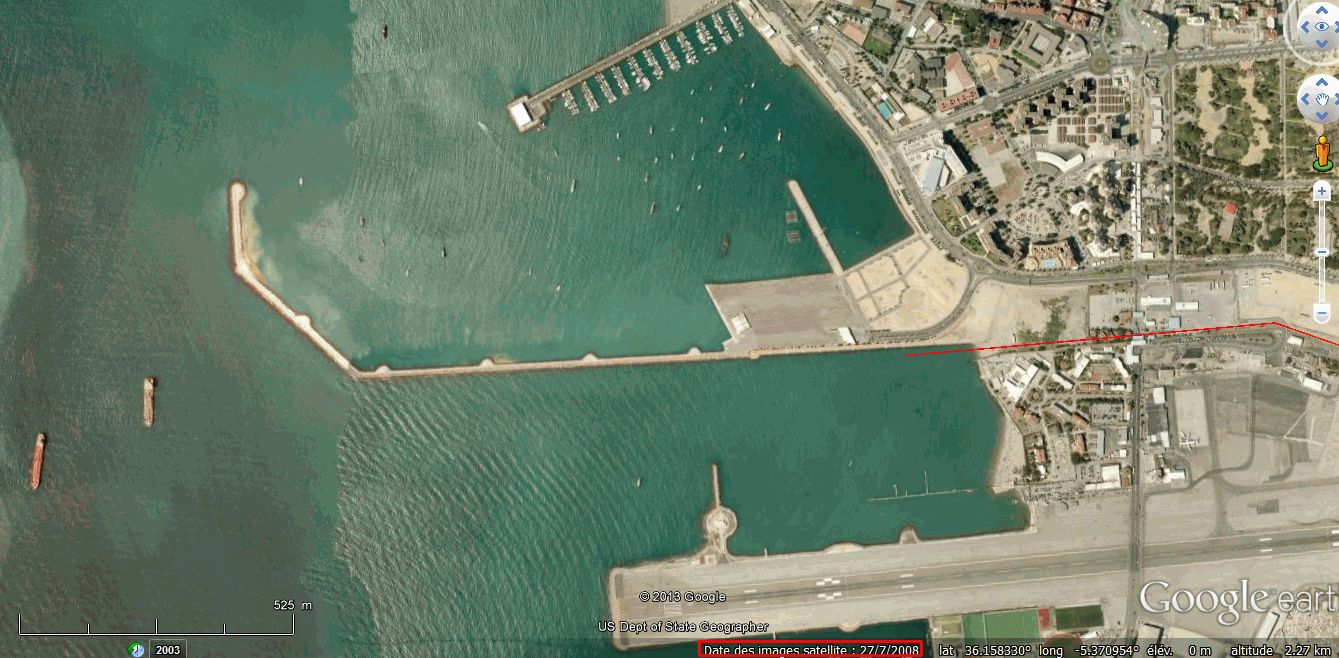

Grâce à la barre d’état dont nous avons conservé l’affichage, nous voyons que le cliché affiché date de 2008. Essayons d’avoir mieux :

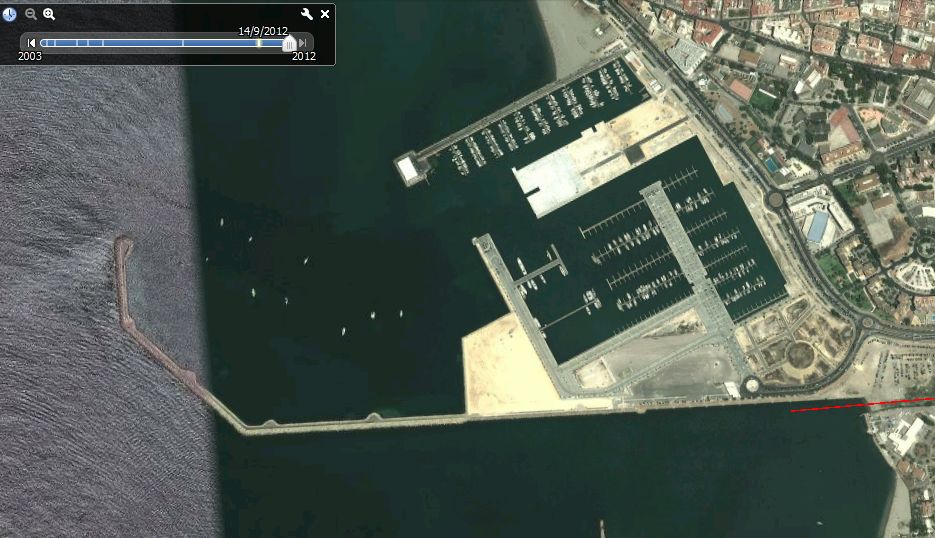

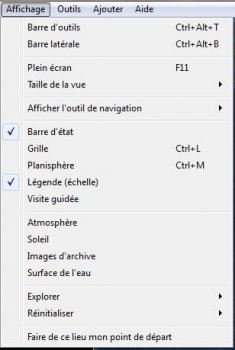

Dans le menu Affichage, sélectionnez Images d’archives. Un curseur apparaît en gauche de l’écran. Cliquez sur la flèche de droite pour placer le curseur en butée à droite et voici le cliché le plus récent disponible daté de septembre 2012 : les lieux ont bien changés ! Vous pouvez placer aussi le curseur en butée à gauche pour remonter jusqu’en 2003, ce qui à un grand intérêt ...historique.

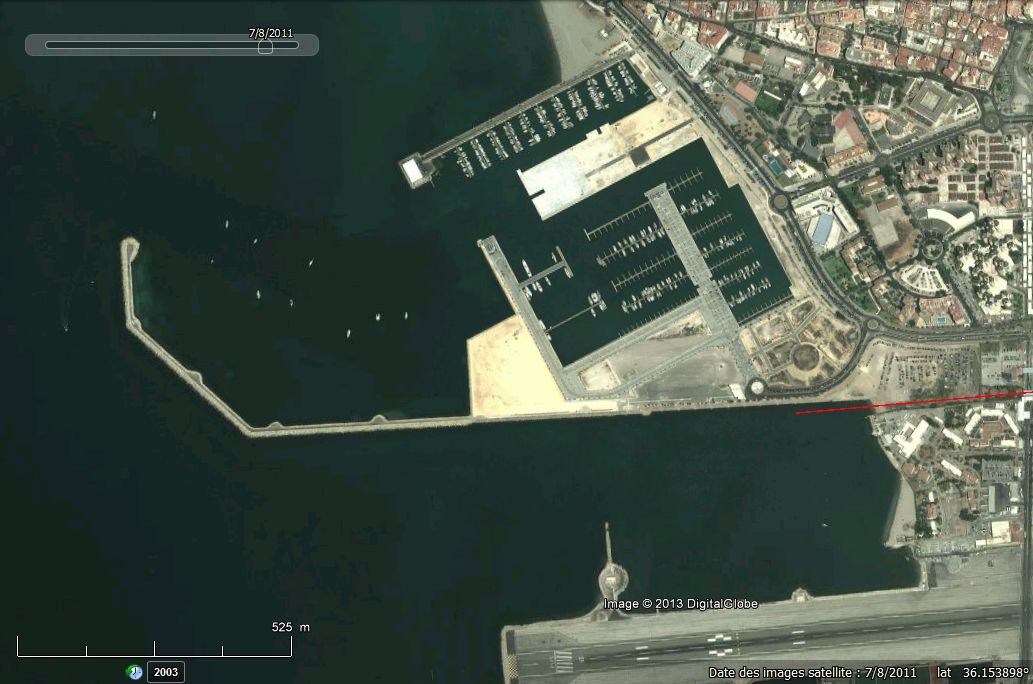

Par contre la réflexion solaire sur la surface dans la partie gauche de l’image perturbe un peu la vision de la digue. On remarque que si l’on positionne le curseur sur 7/8/2011 la topographie est identique mais l’image est beaucoup plus lisible. C’est elle que nous choisirons pour travailler avec GE2Kap.

Notez que dans ce cas j’ai choisi de faire afficher les frontières (ligne rouge), comme quoi cela peut parfois être utile...

Maintenant que Google Earth est bien paramétré et l’affichage correct, vous pouvez utiliser GE2Kap dans les meilleures conditions. (voir l’article de Yorük : http://www.plaisance-pratique.com/g...)

Il y a 1 documents disponibles.


1
708 octets
lalinea.kmz
UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

3 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 8 septembre 2013 07:18, par yoruk écrire     UP Animateur

    Bravo et merci Rémy
    Voilà un tutoriel bien fait et dans l’esprit de PTP… Merci aussi au soutier ;-)

    Je trouve que nous vivons une époque phénoménale… Là Rémy nous le montre avec le port de la Linea. Je me suis amusé à faire en moins d’une minute, une fusion/transparence depuis un mouillage perdu en mer Égée avec une 3G évanescente… Voir la copie d’écran jointe

    Ce qui veut dire, que si on la compare avec la copie d’écran de la vectorielle qui a servi de support, on peut actualiser une carte depuis une approche si on le souhaite. Mais on pourra aussi peaufiner une bibliothèque personnelle, à terre, puis l’utiliser pour une navigation ponctuelle…

    C’est pour bientôt, c’est pour demain… phénoménal !!!

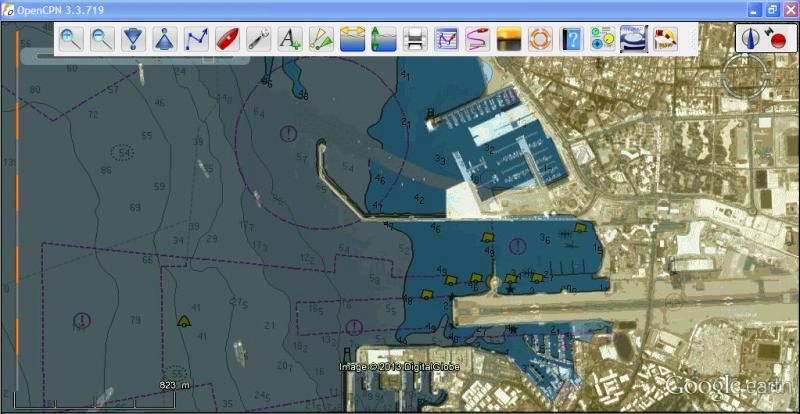

    • Ci-dessous la Fusion/transparence mise à jour photo satellite du 8 aout 2011

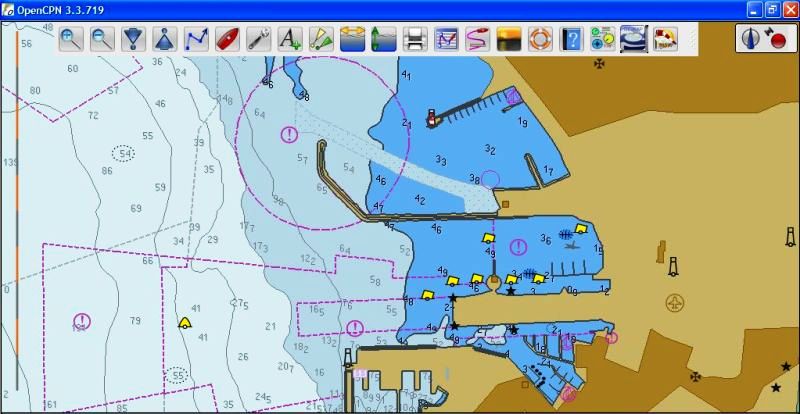

    • Ci après la même carte vectorielle mise à jour du 10 mai 2009

    On voit bien l’intérêt de la mise à jour par fusion/transparence… Et encore, on est là dans une zone riche en dollars !!! mais je peux vous confirmer que certaines zones perdues, c’est pire, et largement pire !!!

    Michel, à Skala Loutra

    JPEG

    Répondre à ce message

  • Un bug pouvant apparaitre dans l’affichage des couleurs, il est conseillé de NE PAS COCHER « Surface de l’eau » dans le menu Affichage.
    Rémy
