Pratiques et Techniques de la Plaisance


Accueil du site > Forum technique > Cartographie -forum- > Affichage des courants en manche

Rubrique : Cartographie -forum-

__________________________________________________________________________________________________________________

Affichage des courants en mancheVersion imprimable de cet article Version imprimable

Publié Mai 2016, (màj Mai 2016) par : armor22  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Bonsoir
Je viens d’installer OPENCPN 4.2 « avec succés » après avoir lu les différents fils et désinstaller complètement la 4.0
Je voudrai une confirmation ;
Si je vais chercher les gribs de courants http://grib.weather4d.com/MyOcean/ je n’affiche en fait que les courants radiationnels décrits par Pupuce35 en janvier 2015, donc obsolètes en manche.
Solutions :
Harmonic V10 de Mérac56 et le pluguin OTCurrent, mais j’ai vu une telle différence cette après midi ; fort coefficient au large du grand Légon (48 44.78N 002 40.16W) que je voudrai être rassurer sur la démarche.
Pouvons nous mettre des PJ à Nos articles
Cordialement
Christian

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

14 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 9 mai 2016 05:09, par yoruk écrire     UP Animateur

    Pouvons nous mettre des PJ à Nos articles

    Oui, mais seulement au deuxième post. C’est une curiosité de notre soft, on ne peut mettre une pièces jointe, que sur le deuxième post d’un fil, et les suivants....

    Harmonic V10 de Mérac56 et le pluguin OTCurrent

    C’est probablement une solution. dans tous les cas elle mérite d’être étudiée. Je me ferai violence s’il le faut, on peut monter un article, pour peu que l’on ait des infos fiables et cohérentes. Mais, j’ai une méfance profonde sur les égarements des développements des plugins...
    Probablement à tort, à moins que ce ne soit une déformation paresseuse méditerranéenne B-)

    Cordialement
    Michel

    NB : autre particularité du soft, SPIP, qui le motorise, dans cette version, n’autorise qu’une seule photo jointe. Mieux que STW, mais beaucoup moins bien que H&O. Il existe une solution alternative, avec “Paint”, fourni avec Windows : faire des montages. Voir ce lien : http://www.plaisance-pratique.com/S...

    Répondre à ce message

  • 9 mai 2016 08:41, par armor22 écrire     UP  image

    Bonjour

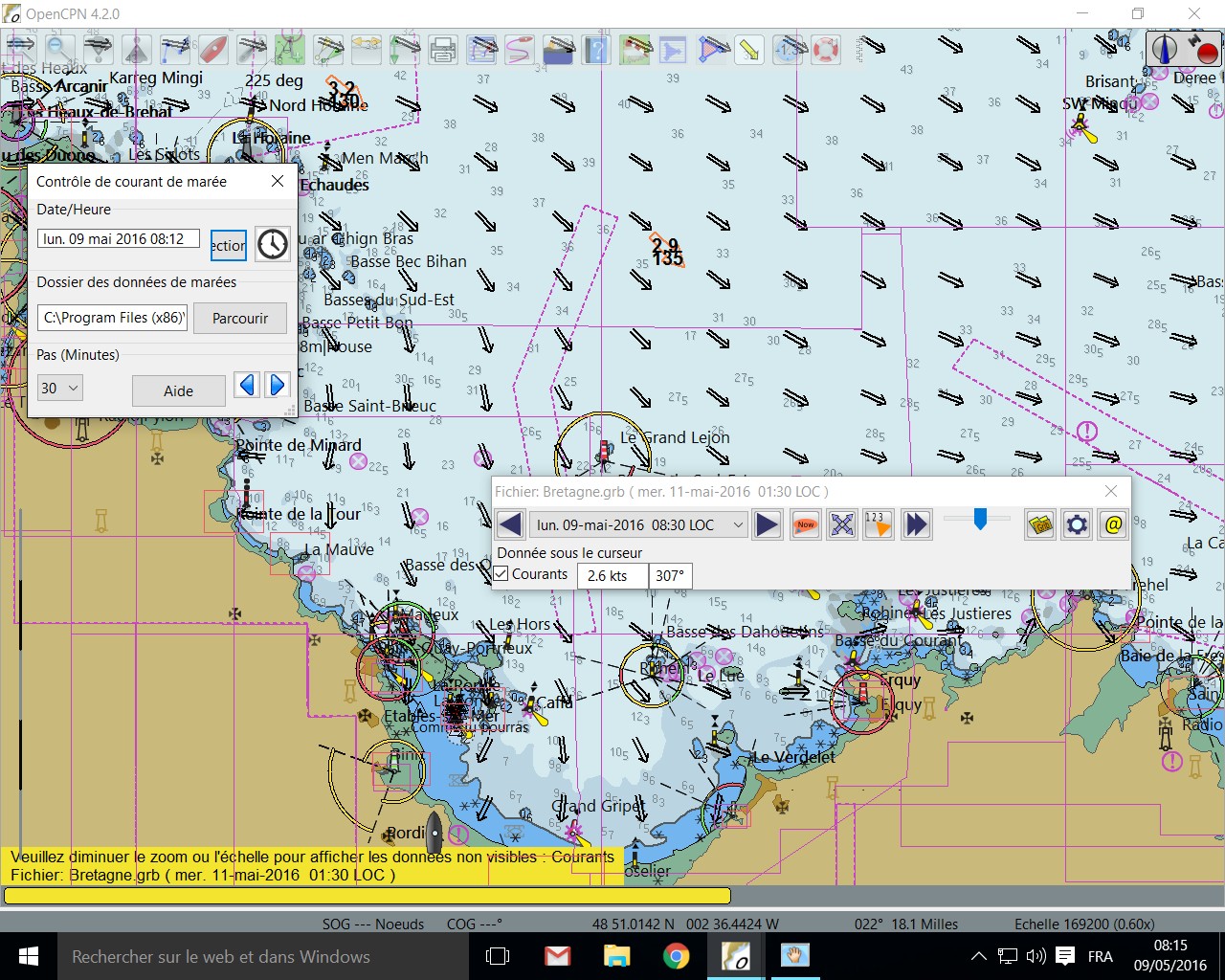

    Un exemple de ce matin
    Je lis les courants afficher par gribs à la position : courants : 2.6N au 307° alors que la fléche est orientée au 135°
    Les courants indiqués par OTcurrents 2.9 au 135° confirmés par une autre source.
    C’est un peu compliqué et incertains pour notre zone de Nav
    Que peut on en penser
    CDT
    Christian

    JPEG

    Répondre à ce message

  • 9 mai 2016 21:34, par Pytheas54 écrire     UP

    A tout le moins, que le plugin grib d’OpenCpn commet une erreur de 180° dans l’affichage numérique de la direction du courant :-O : :-(

    Répondre à ce message

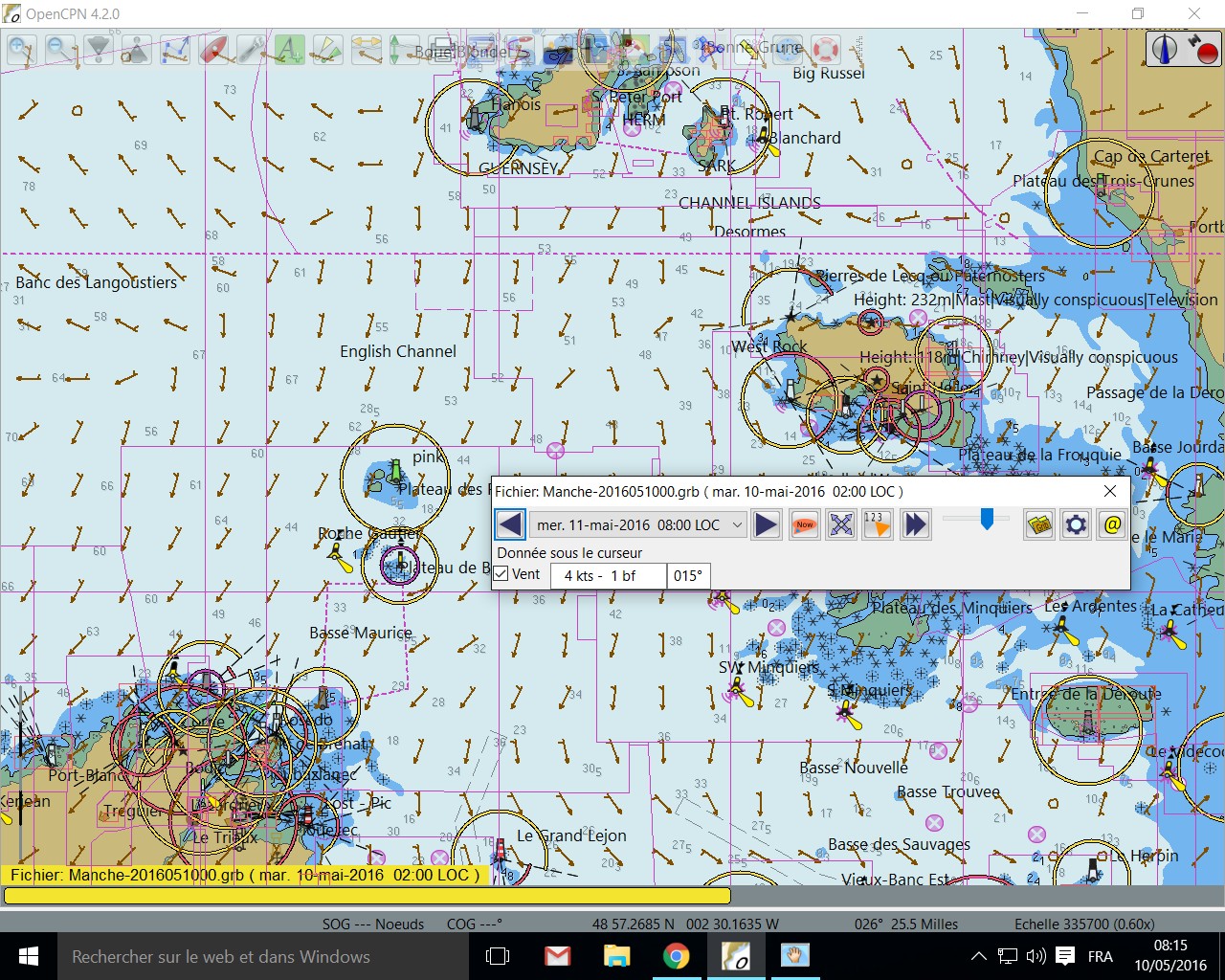

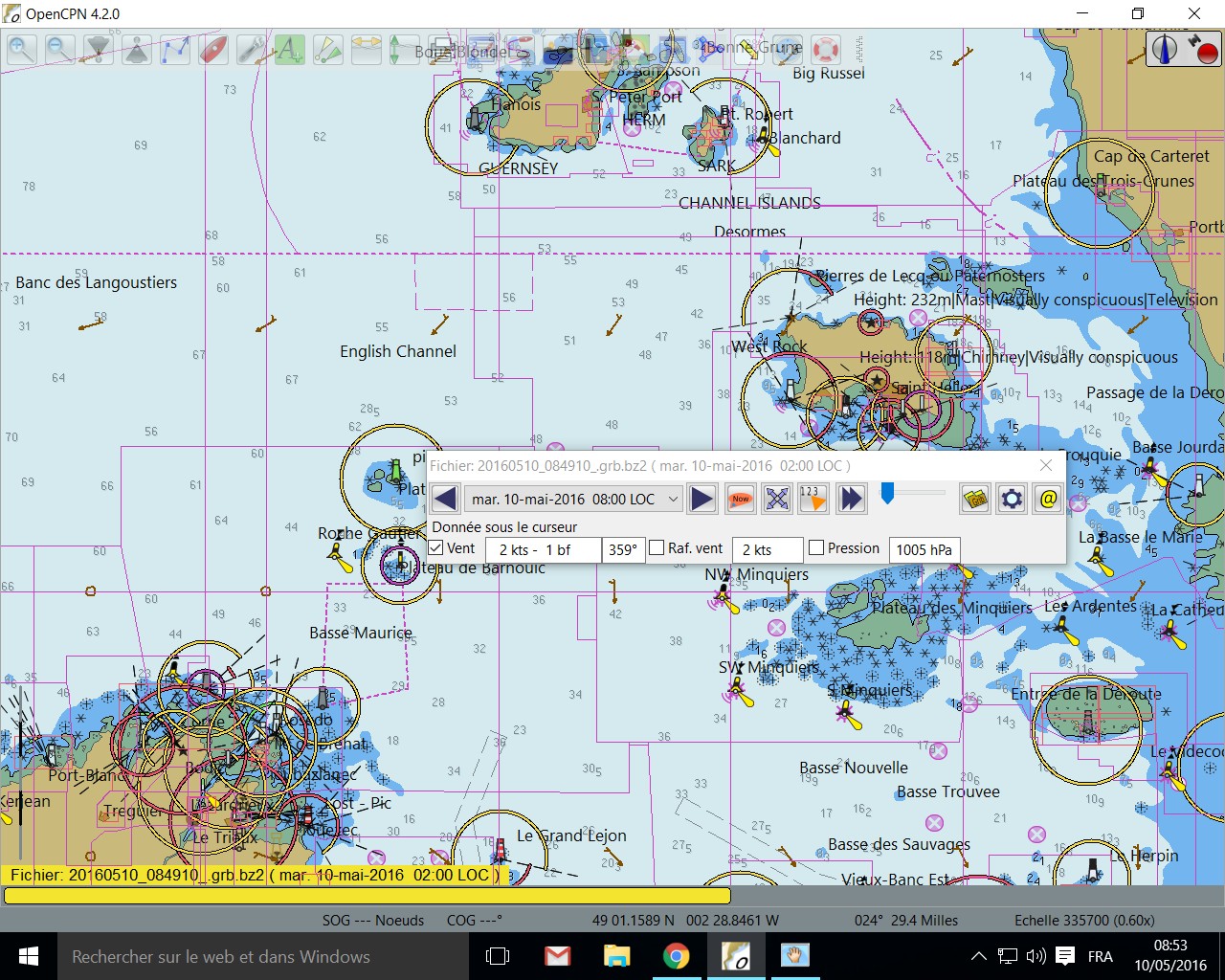

    • Une petite vérification avec la même source gribs de vents

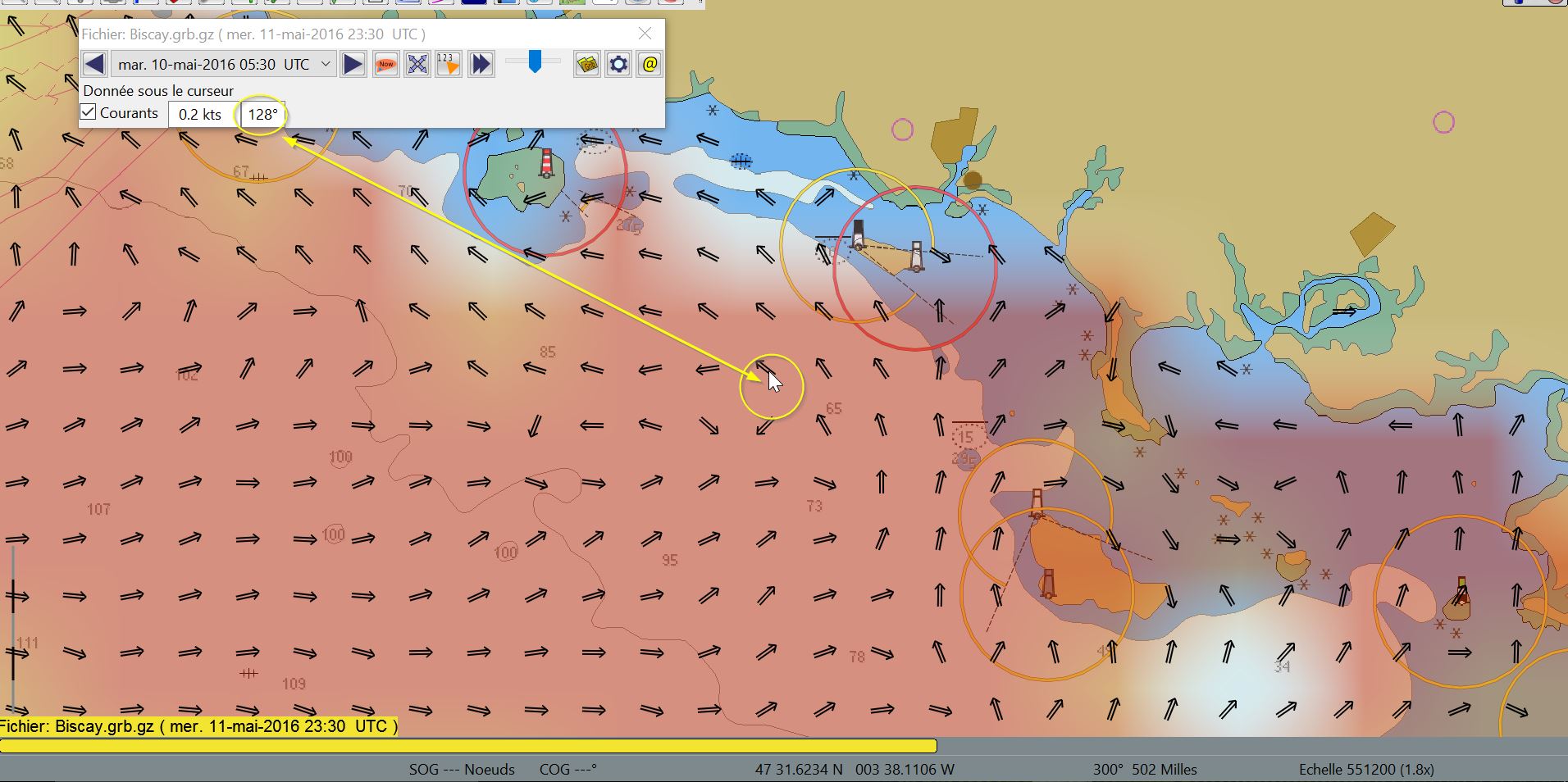

      La aussi un décalage entre la direction et sens par rapport à l’affichage j’avais placé le pointeur juste sous le 1B prés de 180° d’écart lequel est le bon ?
      Bizarre non
      Cordialement
      Christian

      JPEG

      Répondre à ce message

      • 10 mai 2016 08:43, par yoruk écrire     UP     Ce message répond à ... Animateur

        Pytheas54 a un oeil d’aigle... mais ce n’est pas nouveau ;-)

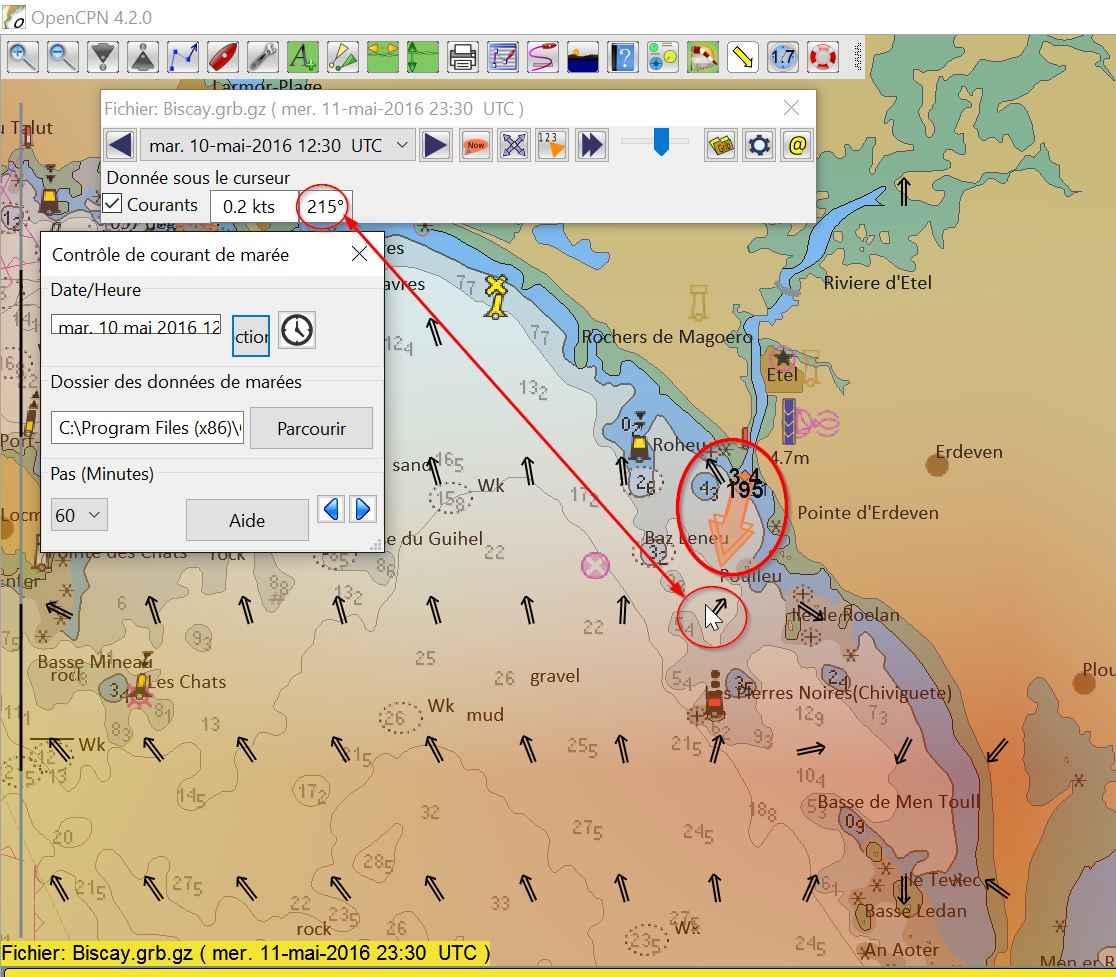

        C’est la même chose pour la Bretagne sud, où j’ai testé la rivière d’Etel. Pour le plugin Grib en lecture des courants de weather4d.com/MyOcean/ Ce sont les flèches qui seraient mal orientées, les valeurs paraissent moins fausses (ça c’est jésuite !!!)

        Au final le plugin OT apporte peu (surtout pour les daltoniens :-(( )
        Les lectures de Hammonics V10 de Merak56 me semblent plus fiables
        Le plugin Grib d’Opencpn, qui était un petit bijou intuitif, s’alourdi, et perd en fiabilité... ça c’est agaçant

        Au résultat, personnellement je reste branché sur zyGrib sous Windows et SailGrib sous Androïd
        Moins concerné pour les courants, il me semble que ce sont les Harmonics de Merak56 qui offrent le plus de sécurité...

        Michel

        JPEG

        Répondre à ce message

  • 10 mai 2016 10:18, par Nevermind écrire     UP Animateur

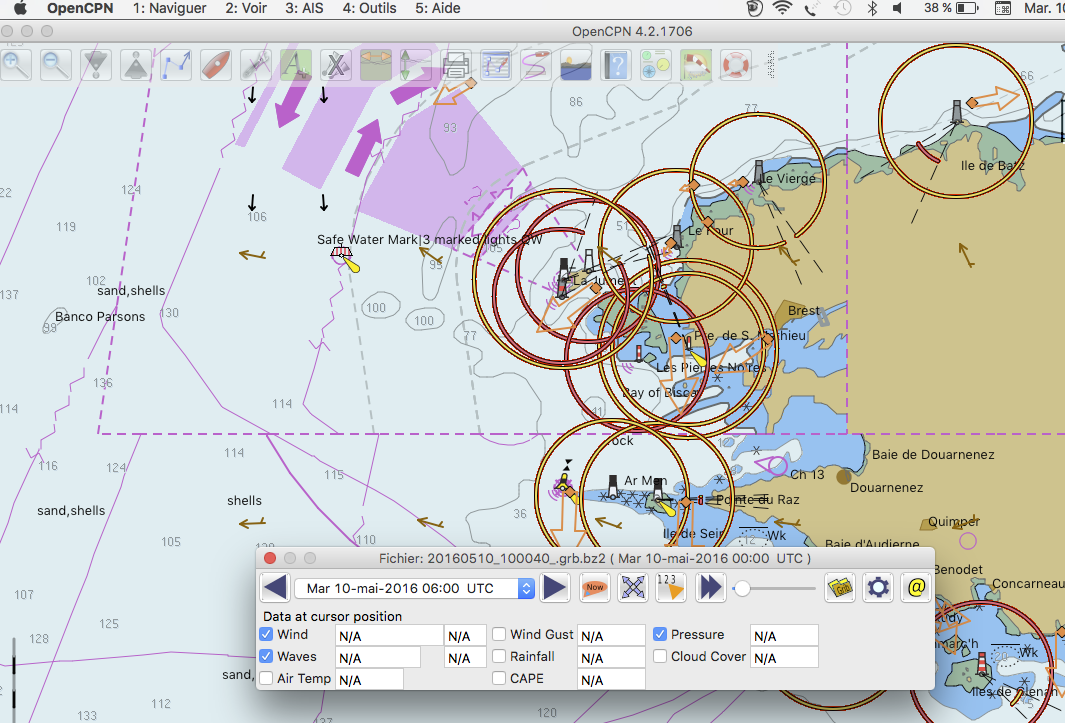

    Comment vous arrivez à voir les courants car même en demandant l’affichage je ne les ai pas.
    JP

    PNG

    Répondre à ce message

  • 10 mai 2016 10:27, par Nevermind écrire     UP Animateur

    Bon autant pour moi, je ne les ai pas avec Zygrib !!!

    Répondre à ce message

  • 10 mai 2016 15:17, par Nevermind écrire     UP Animateur

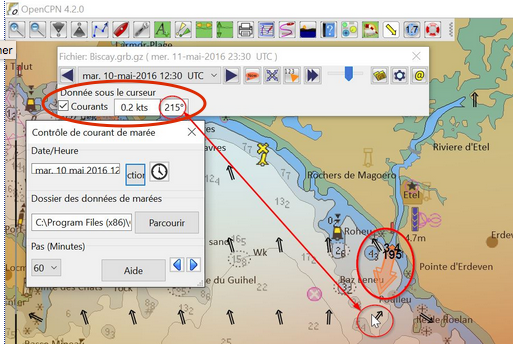

    Alors comment fais-tu pour faire apparaitre ça : la case courants ??????

    PNG

    Répondre à ce message

    • 10 mai 2016 19:13, par yoruk écrire     UP     Ce message répond à ... Animateur

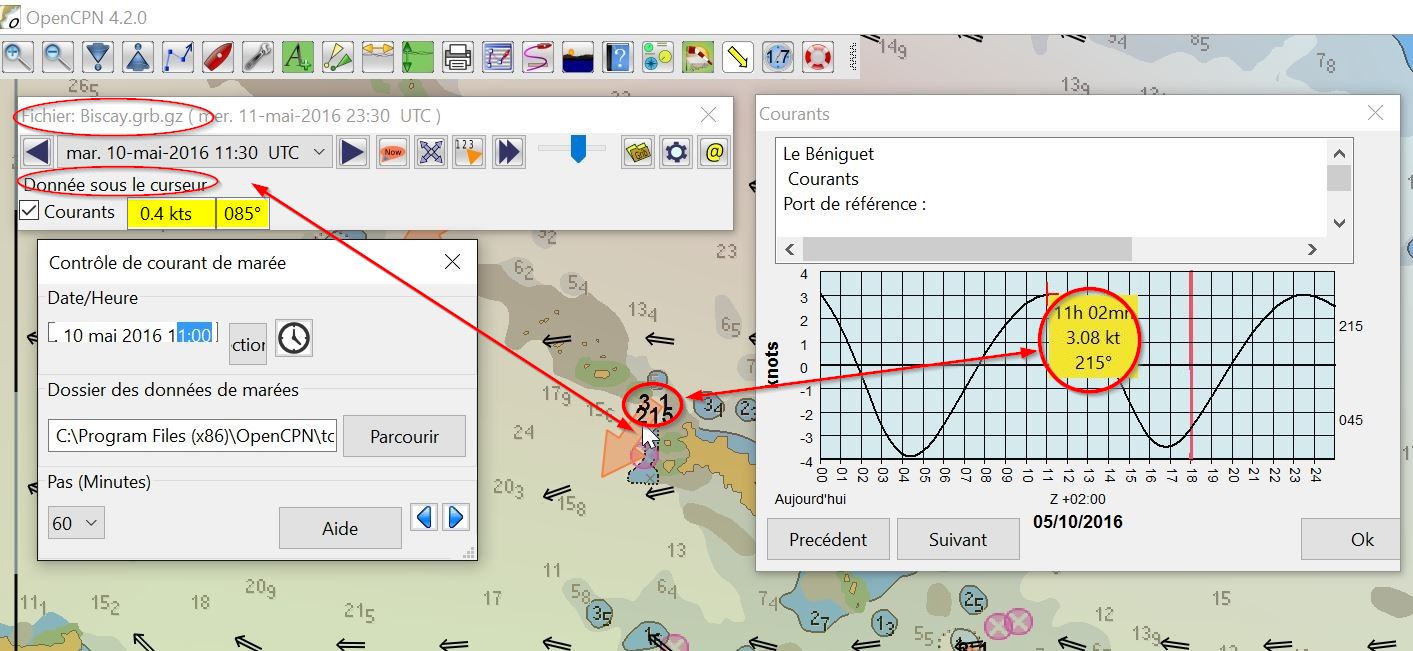

      Ma copie d’écran précédente, ne servait qu’à montrer les incohérences des deux plugins. En creusant un peu, on les met clairement en évidence. j’ai travaillé sur une région que j’ai bien connue (il y a 30 ans quand même...) : les passes du Béniguet entre Houat et la Teignouse.

      • On voit bien que OT ne fait que reprendre graphiquement les données des harmonics de Merak56, sans rien apporter, si ce n’est qu’un peu de clinquant
      • Le plugin « courant » affiche les données grib de Myocean, qu’il faudra récupérer chez weather4d, via wifi ou 3G... exclu au large... Il donne une indication des courants océonagraphiques, ce qui a peu de sens en situation cotière !!! Il faut lire l’information ainsi : 0,4 knt venant du 85 et portant au 265. Sagissant d’un courant océanographique, logiquement il doit corriger les données du courant de marée : 3,1 knt portant au 215... a vos calculettes !!!!

      Ce n’est que mon avis personnel, mais...
      Alors ce sera ceinture « ou » bretelle, selon que l’on navigue en périphérie côtière sensible aux courants de marée, les plus violents. je pense que c’est le sens de la question posée par Amor22, quand il titre : « Affichage des courants en manche »ou que l’on se situe au grand large et que l’on cherche l’influence des courants océonographiques.

      • Le plugin OT n’offre qu’un seul intérêt, en côtier soumis aux effets des marées : celle d’une animation coloriée. on peut apprécier les coloriages. Il reprend les informations données par les harmonics. Ici celles de Merak56, sinon, sur cette zone, ce sera...rien, le Shom ne communique pas... On peut préférer (surtout les daltoniens) la présentation des abaques de Merak56, offrant des informations plus précises, certes, sans couleurs...
      • Le module courant du plugin Grib, affiche des gribs de courant, ici ceux de http://grib.weather4d.com/MyOcean, mais se mélange les pieds dans l’indication des directions, confirmant que le mieux est bien l’ennemi du bien. Ce module courants est très décevant, loin de la facilité d’utilisation des logiciels de routage (SaliGrib WR et qtVlm en particulier).

      Michel (demain, en route pour la Sicile)

      JPEG

      Répondre à ce message

  • 10 mai 2016 21:02, par armor22 écrire     UP  image

    Merci Michel, pour ta réponse étoffée, c’est effectivement le sens de mon titre, car je trouvais tellement d’incohérences dans les différents systèmes,que je me posais des questions.
    Notre terrain de jeu délicat les Côtes d’Armor, ne permet aucun doutes !!!!
    Pour cette partie j’en resterai au recueil du SHOM 542-UJA
    Bon vent et bonnes escales
    CDT
    Christian
