Axe dérive avec systéme de coquilles : comment ca marche ?Version imprimable de cet article Version imprimable

Publié Août 2016, (màj Août 2016) par : Francois-260 image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Bonjour,

Sur un DI de 8 m, la dérive est tenu par un systéme dont je ne saisis pas totalement le mécanisme. La dérive descend à 1,60 m et pése dans les 60 kg. En me glissant sous la remorque j’ai photographie en guise d’axe de rotation un systém à base de grosses coquilles en nylon ( ??) , mais il ne semble pas y avoir d’axe traversant. Donc je suppose que le montage se fait par le dessous, mais je ne vois pas trop comment on fait pour la déposer.
Je vais me répondre à moi même pour joindre la photo (il ne semble pas que ce soit possible sur le post initial).
Je note qu’il semble y avoir sur chaque coquille un trou d’environ 6 mm qui semble radial, mais on voit rien.
Merci pour un conseil.

UP

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

3 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • Axe dérive avec systéme de coquilles : comment ca marche ?
    21 août 2016 17:21, par Francois-260 écrire     UP     		image

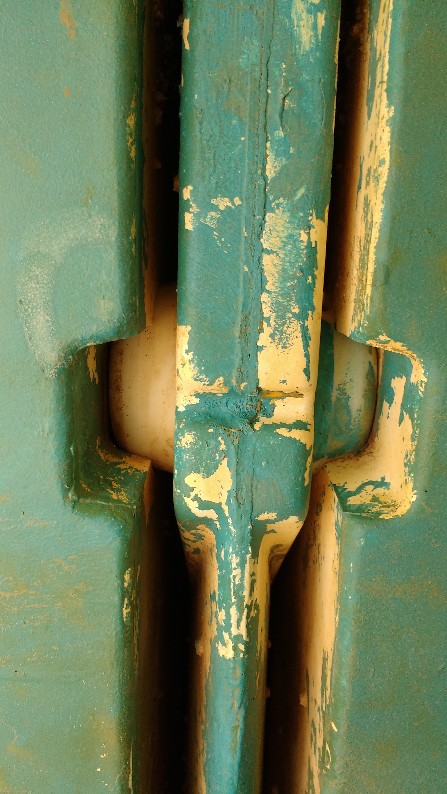

    Voici la photo vu de dessous le puits, sur la remorque.

    JPEG

    Répondre à ce message

    • Axe dérive avec systéme de coquilles : comment ca marche ?
      21 août 2016 18:22, par Négofol écrire     UP     Ce message répond à ...       		Animateur

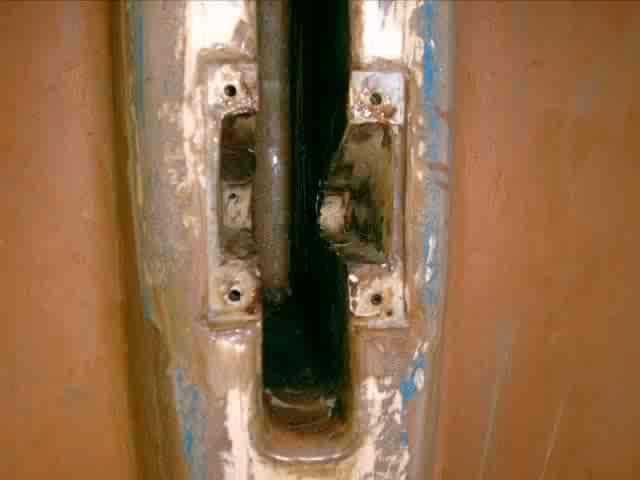

      J’ai déjà vu ce genre de montage, mais avec des plaques de retenue de l’axe.

      Dans le cas présenté, je me demande si les coquilles telles qu’on les voit n’ont pas un diamètre apparent supérieur à la largeur de la fente.
      Dans ce cas, on pourrait imaginer un usinage de méplats sur les coquilles autorisant la descente seulement dans une position précise (par exemple au delà de la verticale) qui ne pourrait être atteinte en utilisation normale du fait de la retenue.

      JPEG

      Répondre à ce message

      • Axe dérive avec systéme de coquilles : comment ca marche ?
        21 août 2016 18:57, par Francois-260 écrire     UP     Ce message répond à ...         		image

        Je viens de passer à nouveau quelques minutes sous la remorque pour essayer de comprendre ce mécanisme. Sans y arriver...Les coquilles semblent être pleines et sont logées dans un creux ronds de leur diamétre dans le puits, diamètre assez supérieur au passage photographié. Je ne vois pas comment elles sont passés pourtant par là. Il y a apparemment un trou de goupille (???) sur chaque demi coquille, mais il est à peu près horizontal, ce qui fait que l’on y a pas accès.Une précision : le puits de dérive est fermé par le haut, donc c’est bien par le bas que ca se passe.
        Je pense qu’il est peut être possible de faire tourner la coquille en soulageant le poids de la dérive et voir si en chassant la goupille on peut la faire rentre dans son logement coté dérive.
        Heureusement que ce n’est pas urgent : je cherche à mettre des cales sur cette dérive pour éviter qu’elle batte au mouillage, je peux m’en passer. Mais j’aimerais bien comprendre comment ca marche..
        Merci pour les idées !

        Répondre à ce message
