SailGrib - Chap 4 : Utiliser un fichier GribVersion imprimable de cet article Version imprimable

Publié Janvier 2016, (màj Février 2016) par : yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Mots-clés secondaires: météo , navigation_divers

Version 2.0 : Chap 4 Utiliser un fichier Grib

Références

Aborder l’accès aux Gribs autrement que sous Windows ou Mac OS

C’est le challenge de SailGrib WR. Et ce sera la grosse difficulté, pour les transfuges de l’environnement PC, en abordant le monde consommable Androïd. Il y aura autant de solutions que d’habitudes de navigation, par exemple : les régates côtières, la course au large, les traversées océaniques, les parcours côtiers, et parmi ceux-ci les parcours en eaux sujettes aux courants et aux marées, ceux sous l’influence de côtes montagneuses, ou sablonneuses, ou urbanisées, etc soient autant d’influences thermiques.

  • On se rend vite compte que l’approche des prévisions différera selon ces besoins
    • Les besoins de prévisions basiques : ceux répondant à la prévention des bastons. Là, les méthodes classiques gérant l’historique pour valider le court terme, restent efficaces. Parmi elles-ci, certainement le meilleur, enfin à mon humble avis : ZyGrib, sous Windows, Linux ou Mac.
    • Mais, pour gérer des solutions intégrant le routage, ce sera souvent trop imprécis.
      Avec une exception notable, celle des traversées océanographiques, ou l’on peut se contenter d’une définition au degré près, les NOAA/GFS font ça très bien
      Pour tout le reste, y compris et surtout, les routages côtiers, on aura besoin d’une définitions bien meilleure, 0.25° étant un minimum. Là, il faut pouvoir trouver des informations de chargement de Gribs parfois très lourds. Là, l’antédiluvien Windows vous posera des problèmes. Là, Android répond parfaitement à ces besoins et si l’on pense à Android, on songe immédiatement à ses moyens dédiés de communication : les smartphones et les tablettes. Légers, simples, fluides et réactifs, ils permettront des mises à jour de fichiers gribs quasiment instantanément si vous êtes sous couverture 3G ou 4G. Pour le large, les techniques satellitaires se démocratisent.
  • Or, SailGrib WR sait très bien faire tout cela, et essentiellement avec un but ultime : mettre à jours vos routages



Routage : de l’intérêt de gribs à maille fines et de leur fiabilité

Pour la démonstration deux exemples volontairement très contrastés :

  • L’extrême simplicité des gribs GFS de la NOAA avec une définition de 55 km
  • Le raffinement des gribs WRF de Skiron et une définitionde 4 km
  • La route va du sud d’Hydra au nord de Monenvasia en eaux dégagés
  • Plancher d’option navigation au moteur : 2 noeuds à la voile (on navigue paisiblement)
    • 35,5 NM cap au 198°
    • vents faibles opposés de SW

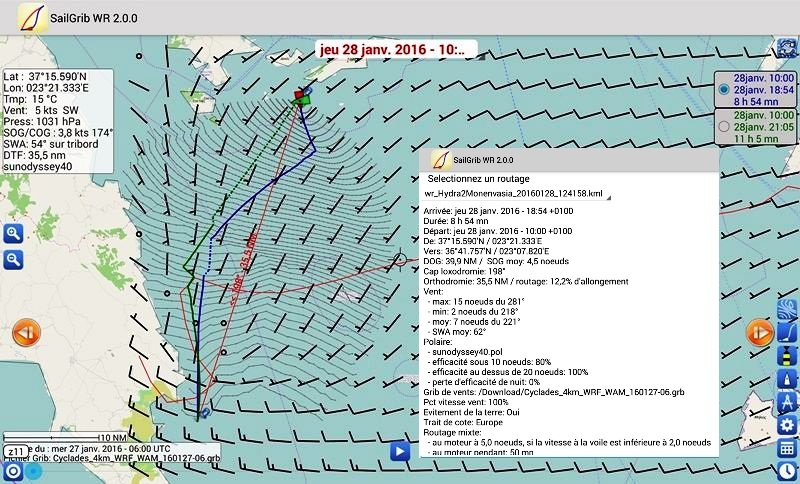

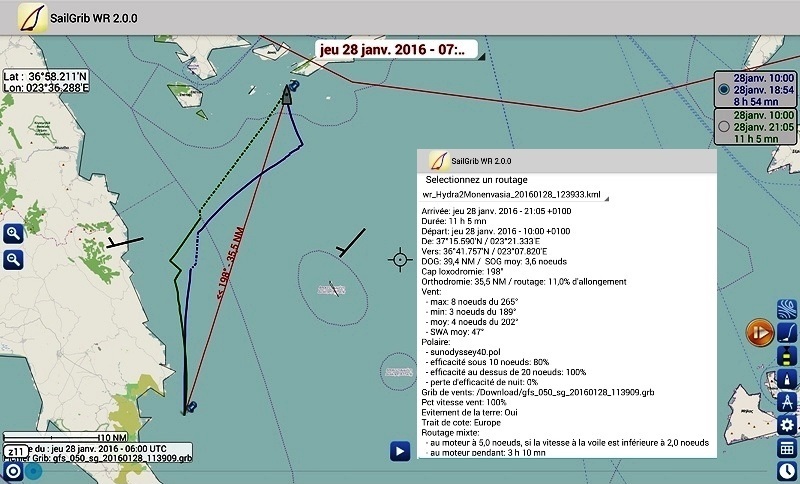

Le routage par les gribs GFS Le routage par les gribs WRF
11 H et 5 min de navigation 08 H et 54 min de navigation
11% d’allongement de route 12% d’allongement de route
Au moteur : 3H10 Au moteur : 0H50
  • Ceci pour démontrer l’intérêt des gribs à maille fine. Ce n’est pas une garantie de fiabilité des prévisions des gribs, c’est la démonstration de la fiabilité de calcul du programme de routage, à condition qu’il ait des éléments de calculs suffisamment précis.
  • Démo : faute d’élément de calcul au démarrage, le routage GFS calcul d’entrée une route au moteur, alors que le calcul WRF, qui lui propose des mailles fines, va chercher du vent en tirant au SE



De l’intérêt des requêtes automatisées

  • Plusieurs façon d’obtenir des fichiers grib
    • vous arrivez avec vos propres fichiers obtenus soit depuis votre appareil android, soit importé depuis une application PC. Ils devront être au strict format “xxx.grb” . Les excellents fichiers de ZyGrib, compressées en “grb.bz2”, ne sont pas lisibles par SailGrib. Il faudra les installer dans le répertoire “Download” de vôtre appareil android. SailGrib WR saura les rechercher à cet endroit
    • A partir des requêtes programmables offertes par SailGrib WR. La commande est puissante et complexe, très adaptée aux appareils android.
      • Vous pourrez soit demander un téléchargement depuis SailGrib, et tout s’automatisera tout seul, vos gribs s’afficheront automatiquement à l’écran.
      • Vous pouvez aussi demander l’émission d’une requête courrielle. Elle permet en particulier de modifier la nature des requêtes. Il vous faudra récupérer le fichier grib en retour courriel et demander son enregistrement. Normalement le répertoire d’enregistrement par défaut est “Download
    • L’ensemble de ce dossier de requêtes sera traité dans un chapitre dédié “High-tech” une fois achevé cette approche basique

Approche basique

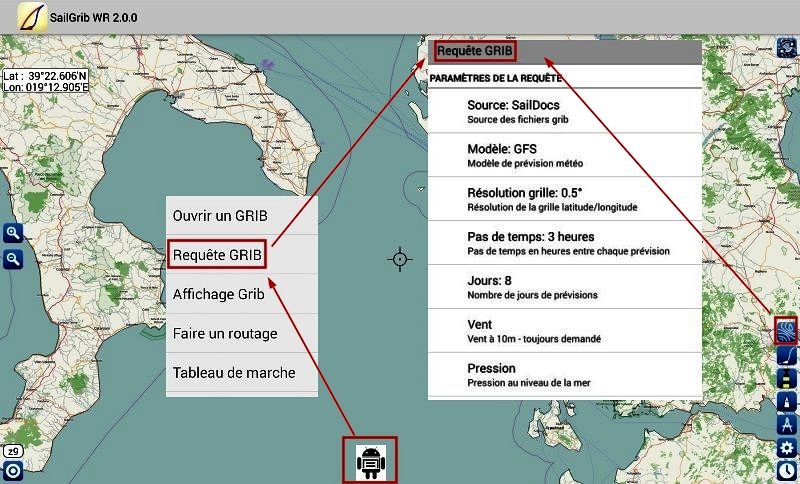

Accéder au menu paramétrage de la requête

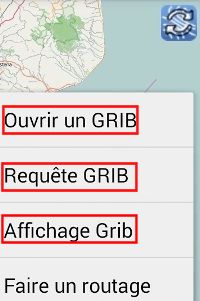

Il y a deux façons d’atteindre la fenêtre de paramétrage des requêtes. Soit par le bouton du menu android, soit par un bouton de raccourci représenté par une icône cliquable à l’écran.
A gauche, ici.

  • les deux ramènent à la fenêtre d’option des paramètres grib. C’est cette fenêtre qui définira les valeurs et le destinataire de la requête. Une fois géré, on pourra lancer la requête.

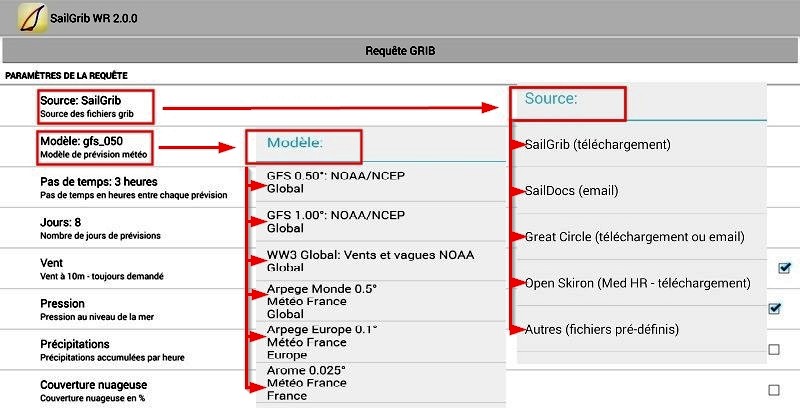

Paramétrer une requête
Fluide et incroyablement intuitif, le menu déroulant permet d’accéder à une série de paramétrages tous très explicites. 8 menus : 4 ouvrant sur des listes déroulantes et 4 autres encochables
  • menus déroulants d’accès aux fournisseurs de gribs :
    • Source : SailGrib, en téléchargement, SailDocs par email, Great Circle, Open Skiron en téléchargement, autres fichiers dans le monde, dont gribs NOA grecs et un petite centaine d’autres dans le monde entier, fourni par GMN (globalmarinenet), MétéoConsult, et les danois OM.
    • Modèles, qui est en fait un sous menu du menu “Sources
  • Menus déroulants de traitement des contenus des requêtes : pas de temps entre les dates de grib, nombre de jours
  • Variables encochables : vent, pression, précipitations, et couverture nuageuse.

La validation se fait par le choix d’une variable dans les menu déroulant ou l’encochage ou le décochage des boutons de commande. La validation se faisant en quittant le menu, tout simplement

  • On peut aussi traiter les propriétés des fichiers grib : taille maximum, obsolescence de stockage des fichiers, répertoire de réception des retours par email. Tout ceci sera traité en menu expert. On peut garder les valeurs par défaut.

Exécuter une requête

Il y a deux façons de lancer une requête. Soit par le bouton du raccourci, placé dans l’angle NE de la carte à l’écran, soit par un tap long sur l’entête “Requête GRIB” de la fenêtre des paramètres. La navigation entre les différents menus se fait par la commande “Retour AR” android.
L’affichage d’un grib sur la carte, masque l’icône de lancement de requête. On peut tout simplement effacer ce grib de l’écran par la commande “réinitialiser” du menu “Gérer les cartes” par un tap long sur la carte. Tout sera ré-affichable par les menus “Charger” ou “ouvrir” du menu android.

  • Renseigner l’adresse pour le téléchargement. Deux cas :
    • Vous passez par une source SailGrib du menu des paramétrages des requêtes, et vous ne touchez à rien, SailGrib affichera automatiquement un grib répondant à vos critères, et l’archivera dans le répertoire “Download”. Sauf pour les fournisseurs de grib aux zones pré programmées (Météo France et Open Skiron en particulier), c’est taille de la carte affichée à l’écran qui déterminera la dimension du fichier Grib
    • Vous passez par une requête utilisant un email, SailGrib connait cette adresse email et prépare automatiquement la requête et le mail à expédier. On vous demandera une confirmation. ceci fait le retour se fera automatiquement avec une pièce jointe
  • SailMail, connait votre adresse mail, et le retour avec la pièce jointe se fera comme pour un mail classique, il vous faudra ouvrir votre boite à mail, et demander l’enregistrement de la pièce jointe. SailGrib trouvera automatiquement le répertoire de destination.

Les variables de l’affichage

  • Vous pouvez personnaliser l’affichage de vos gribs depuis le menu android. Trois options dont “Affichage” qui nous intéresse. Celle ci ouvre la fenêtre des affichages sur la carte. Pour cet exemple avec les GFS basiques trois options d’affichage : Vent à 10 m, pression et couverture nuageuse. Plus bas d’autres options spécifiques à l’affichage : forme et couleur des barbules, couleur et date de la prévision, affichage des informations, etc...
  • Avec d’autres fournisseurs de gribs, vous pourrez trouver des valeurs plus complexes : hauteur et direction de vagues, indice CAPE,, température etc...
  • Les modifications s’enregistrent en quittant, et il est toujours possible de revenir au menu android pour ouvrir un nouveau grib ou relancer une requête. C’est cette fluidité qui fait paraître Windows comme un dinosaure d’une autre époque (bon... il a d’autres qualités)

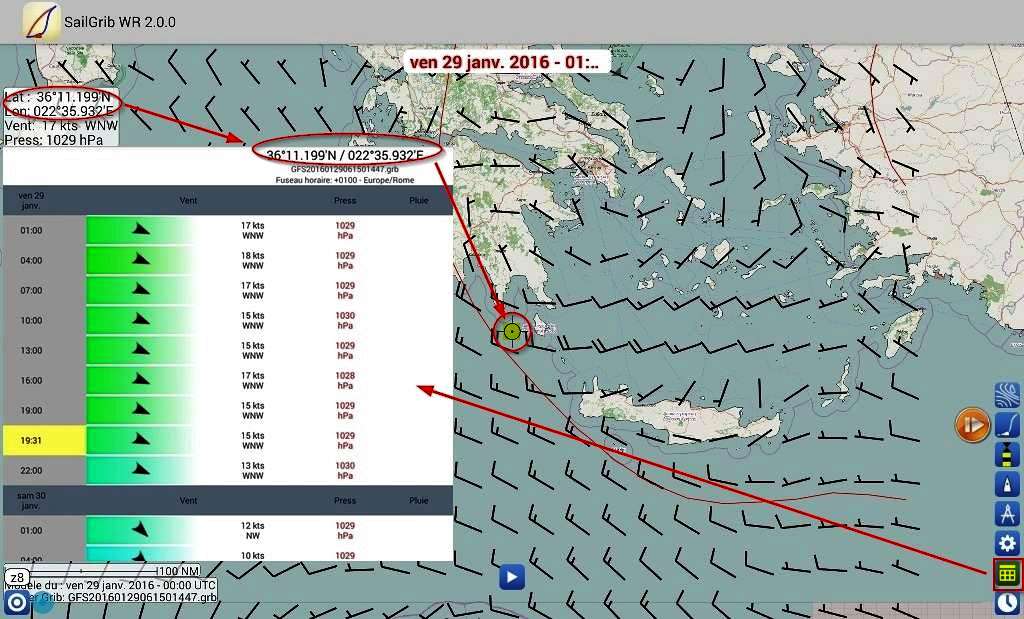

La table des météogrammes

  • Elle affiche les prédictions météo sous forme de météogramme, pour les valeurs trouvées sous le pointeur au centre de l’écran.
    Mode opératoire :
    • Charger le fichier grib correspondant à vos besoins
    • Positionner le pointeur du centre de l’écran sur le lieu à analyser
    • Faire un tap court sur l’icône du raccourci météogramme en bas et droite de l’écran
    • Patienter quelques secondes
  • Le météogramme s’affichera en plein écran avec les valeurs déterminées pour le type de grib interrogé
    • La lecture se fait par déroulement des pages affichées
    • Le retour à la carte par la commande “retour Android
