Accueil du site > Forum technique > OpenCPN -forum- > Cartographie d’OpenCPN -forum- > ni sondes ni texte sur mes cartes

Rubrique : Cartographie d’OpenCPN -forum-

__________________________________________________________________________________________________________________

ni sondes ni texte sur mes cartesVersion imprimable de cet article Version imprimable

Publié Février 2014, (màj Février 2014) par : Max Hilaire  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Bonjour,

Après avoir installé opencpn 3.2.2 sous W8, je n’ai ni sondes ni textes sur mes cartes. J’ai bien les cartes du monde entier via les CM93 2, mais aucun texte ! Bien sûr j’ai cliqué sur l’icône « A ». J’ai également paramétré le bazar en cochant « objets affichables : choisir », j’ai tout sélectionné et ai décoché « texte important seulement ». J’ai également mis le niveau de détail au max et...rien !
J’ai tout désinstallé et réinstallé. Pas de résultat.
Je pensais avoir trouvé en m’apercevant que en cliquant sur « ajout de dossier » les cinq fichiers de pilotage (CHRLIST.BIN...) et les deux fichiers d’exécution (20091029.EXD et 20100501.EXD) n’apparaissent pas. Mais en discutant avec Jean Paul (Nevermind) sur un autre site, il semblerait que ces fichiers n’apparaissent dans open. Autre info : compte tenu de mon fond d’écran Nevermind me dit que les cartes ne sont pas installées.
Je sèche !
Quelqu’un a-t-il une solution ?
Michel

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

20 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 23 février 2014 17:24, par yoruk écrire     UP Animateur

    Bonjour
    On va bien y arriver...

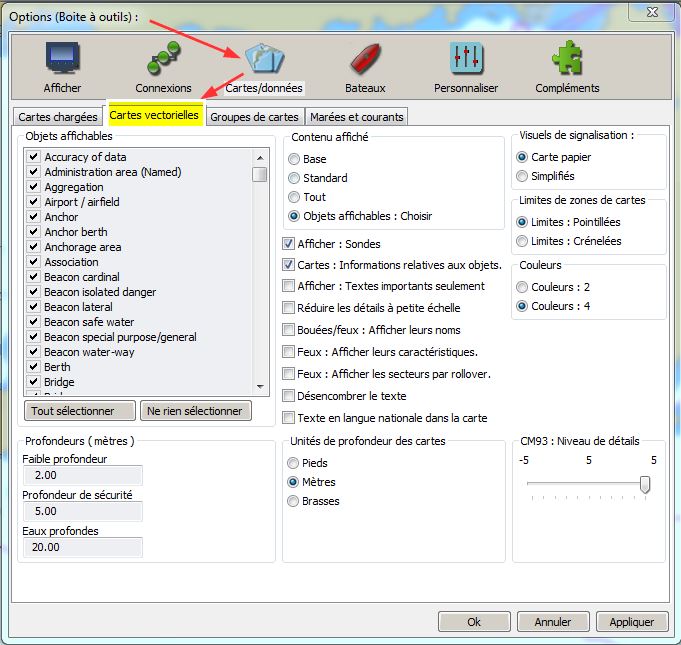

    Pouvez vous nous passer une copie d’écran de votre configuration actuelle de votre outil carte vectorielles. Sans chercher à le retoucher, uniquement dans la même config qui ne marche pas chez vous ... comme celle que je vous joins :
    C’est dans : Boite à outil => cartes/données => cartes vectorielles

    Merci d’avance
    Michel

    JPEG

    Répondre à ce message

    • 23 février 2014 19:22, par Nevermind écrire     UP     Ce message répond à ... Animateur

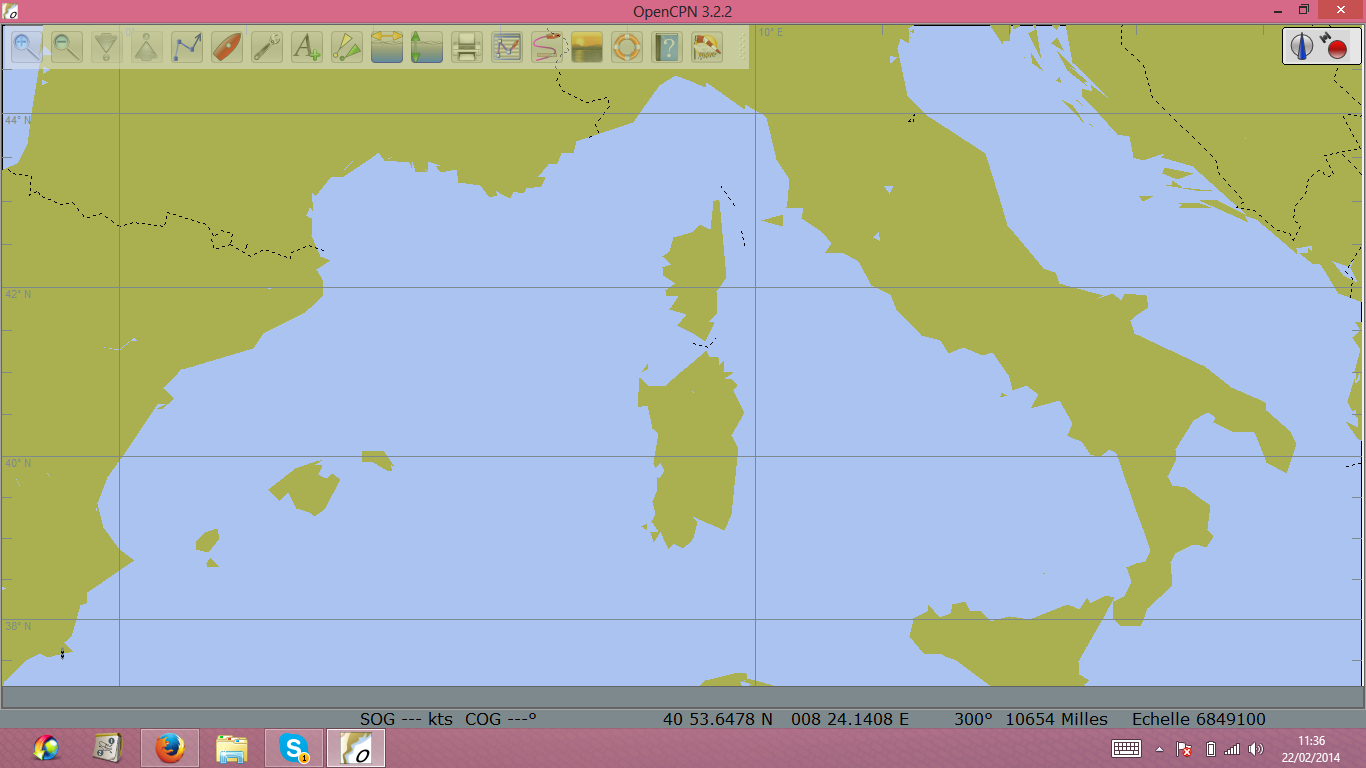

      Pour avancer un peu voici ses copies d’écran

      Il n’aura pas accès à la configuration des cartes.

      Les cartes semblent correctes, je propose de dé-installer opencpn et ré-installer une version récente.

      jp

      PNG

      Répondre à ce message

      • 23 février 2014 19:23, par Nevermind écrire     UP     Ce message répond à ... Animateur

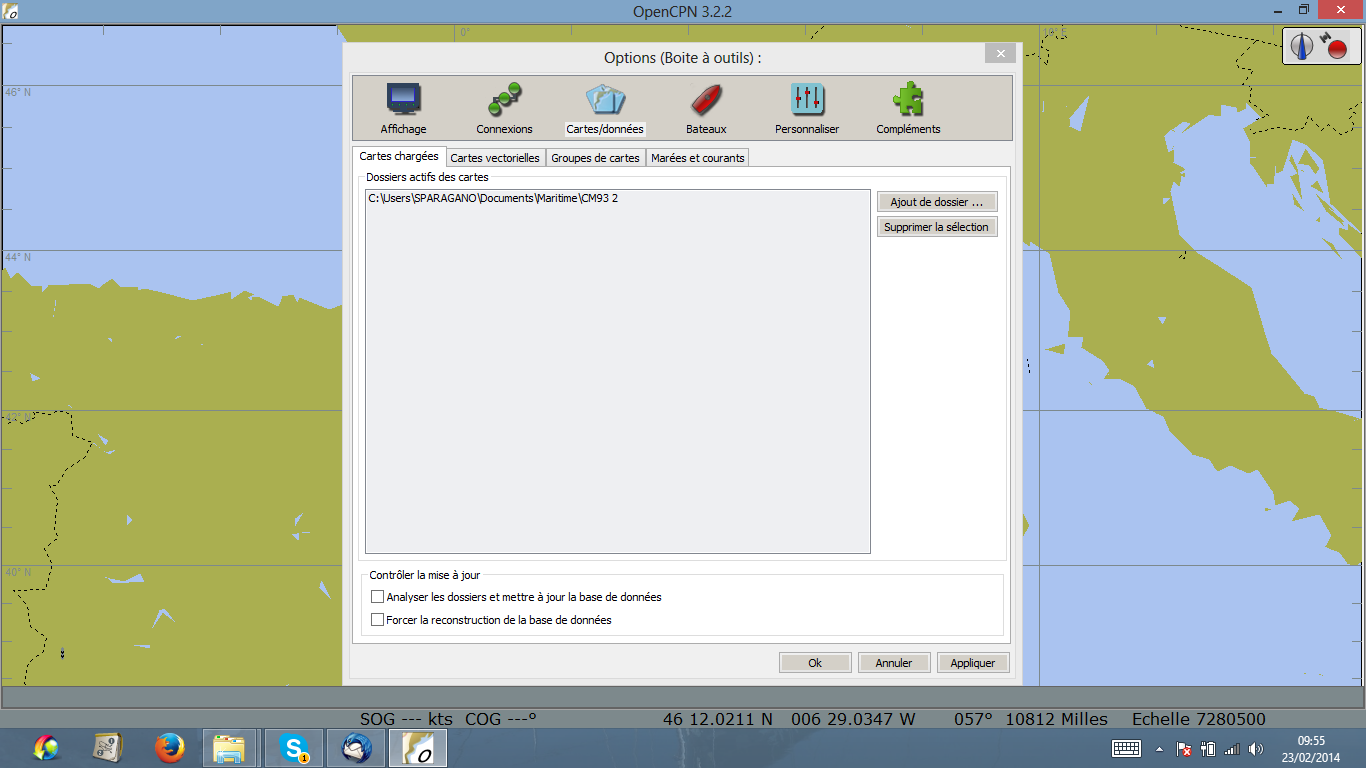

        la copie de la boite à outils

        PNG

        Répondre à ce message

        • 23 février 2014 19:29, par Nevermind écrire     UP     Ce message répond à ... Animateur

          Je pense que ce qui est en cause est le chemin donné pour chercher les cartes (bien qu’il semble correct).
          J’ai reproduit le phénomène en supprimant les cartes.

          jp

          PNG

          Répondre à ce message

          • 23 février 2014 19:41, par yoruk écrire     UP     Ce message répond à ... Animateur

            C’est celà
            Moi aussi j’ai fait la même démarche

            • soit le cheminement des répertoires est mal indiqué
            • Soit le groupe de carte est mal géré
            • Soit il s’est fait refilé des cartes mal ficelées. Il en traîne sur le web en téléchargement actuellement, et non des moindres !!!

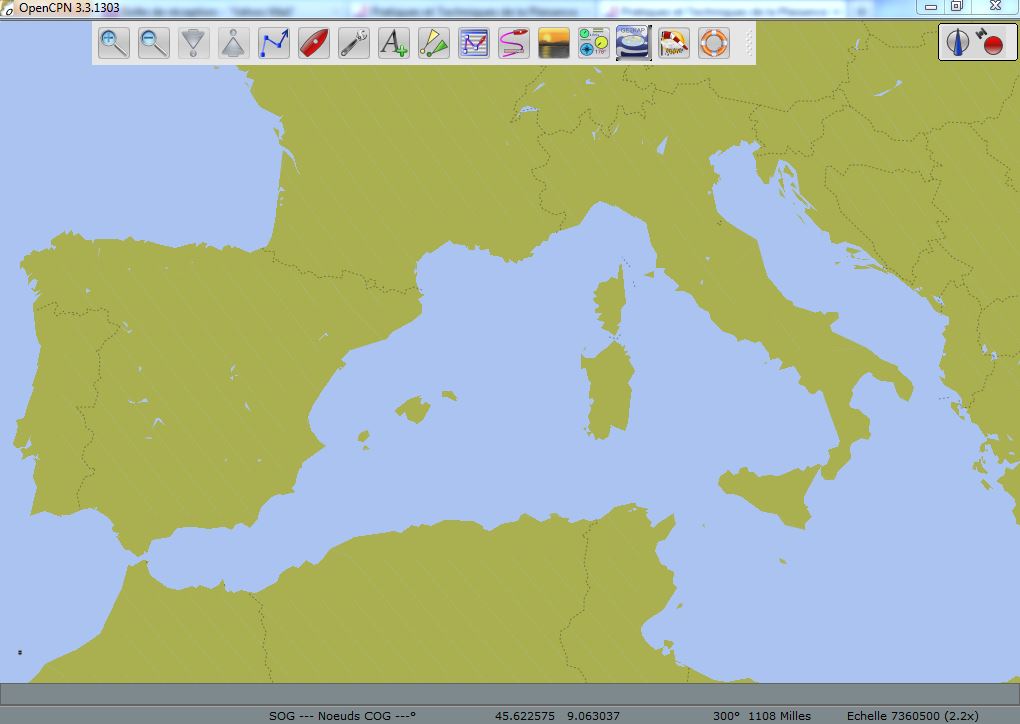

            Voir ma copie d’écran... là aussi pas de sondes ; pas de texte... Ce ne sont pas les CM93, c’est le planisphère de base livré avec OpenCPN
            Michel

            JPEG

            Répondre à ce message

            • 23 février 2014 19:44, par Nevermind écrire     UP     Ce message répond à ... Animateur

              « Je viens de vérifier et j’ai bien les Cinq fichiers de commande des CM 93 (à ceci près que « CHRLIST.BIN » s’affiche sans le « .BIN » et que le « SERIALNO.TXT » s’affiche sans le « .TXT », »

              Est ce que vous pouvez rajouter les extentions manquantes : BIN , TXT
              Jean Paul

              Répondre à ce message

              • bonsoir Jean Paul,

                J’ai tenté de rajouter les 5 fichiers de commande ainsi que les 2 fichiers EXD. Pour ce faire j’ai mis les sept dans un dossier et les ai collés dans mes Cm93 sur mon disque dur en me disant qu’ils seraient pris en cliquant sur « ajouter un dossier » dans open. Sans résultat !
                Cordialement
                Michel

                P.S : curieux, lorsque j’ai initié le fil, la fenêtre « ajouter un document » n’apparaissait pas

                Répondre à ce message

                • 24 février 2014 04:24, par spinoff écrire     UP     Ce message répond à ...  image

                  Avez vous trouvé la solution, je crois bien avoir le même problème sur une version 3.22 installée il y a peu de temps
                  Si quelqu’un a la solution ca m’aiderais grandement
                  Merci d’avance
                  Marc

                  Répondre à ce message

                  • 24 février 2014 07:31, par yoruk écrire     UP     Ce message répond à ... Animateur

                    Bonjour
                    Dans le cas de Maxihilaire : On sait

                    • Ses CM93 s’affichaient correctement avec la version 2.5.0 d’OpenCPN
                    • Avec la version 3.2.2 et sous W8 les cartes ne s’affichent pas. Seul apparait à l’écran le planisphère fourni par OpenCPN depuis les dernières version. Pas de texte et pas de sondes sur ce planisphère


                    Pourquoi les CM93 ne s’affichent elles pas dans son cas ???

                    • Sa version des CM93 peut avoir été corrompue
                    • Le chargement des cartes sur le gestionnaire de cartes est peut-être mal paramétré
                    • Les variables d’affichage des cartes vectorielles est peut être mal réglé
                    • L’affichage des textes peut aussi être désactive depuis une stupide commande de raccourcis clavier : lettre “T”

                    Comme cette demande est récurrente, j’écrirais dans l’après midi un dossier d’aide spécifique dans le tutoriel. J’indiquerai ici, le lien quand ce sera prêt. Il faudra alors que ceux qui ont des problèmes soient capables, dans ce dossier de nous faire des copies d’écran de leur configuration...

                    Entre notre configuration, la mienne et celle de Jean Paul, on arrivera à diagnostiquer les problèmes, en déroulant les procédures de chargement des cartes...

                    A+
                    Michel

                    Répondre à ce message

                    • Merci de tes efforts à toi et Jean Paul. Dans mon cas, je ne pense pas que le « stupide raccourci » soit en cause, car cela ne jouerait que sur les textes et pas aussi sur les sondes. Exact ?
                      D’autre part, je veux bien que tu m’expliques (à moins que tu ne le fasses dans ce que tu prépares) comment fonctionne ce raccourci et comment être sûr qu’on ne l’a pas activé par mégarde (suffit-il d’appuyer sur la lettre « T » du clavier de l’ordi ?), car le problème est qu’en cliquant sur l’icône des textes (« A+ »), on ne sait si l’on est « on » ou « of » que si les textes apparaissent et si le raccourci « stupide » est activé, on ne le sait pas.
                      A bientôt, donc
                      Michel

                      Répondre à ce message

                      • 24 février 2014 10:43, par yoruk écrire     UP     Ce message répond à ... Animateur

                        En fait je vais reprendre routes les causes ayant pour effet l’effacement des textes (tu as raison, ce ne peut être le seul problème du raccourci clavier) et des sondes, avec des copies d’écrans qui devraient permettre, à ceux qui ont des problèmes, un premier diagnostique

                        Ensuite, le lumière viendra immanquablement de nos échanges... Enfin j’espère !!!
                        Michel

                        Répondre à ce message

  • 24 février 2014 08:43, par Nevermind écrire     UP Animateur

    Bonjour,

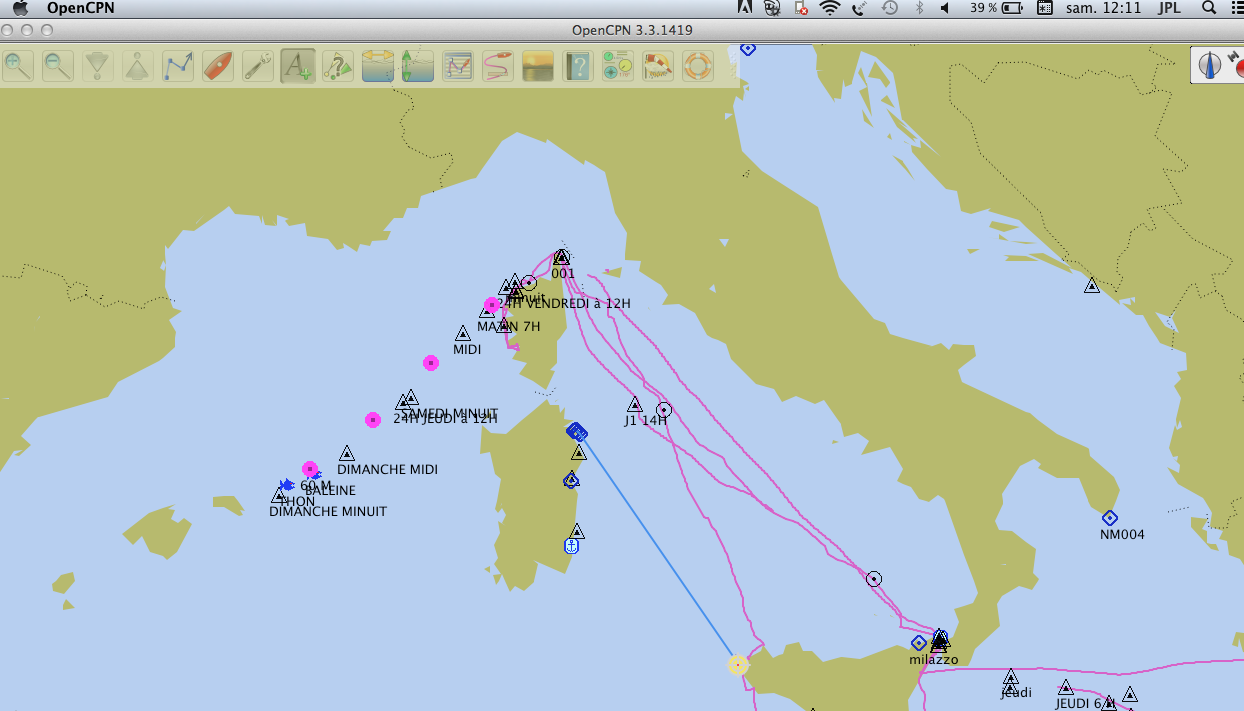

    Les fichiers ne doivent pas être mis dans un dossier, mais directement à la suite des cartes.(photo)
    Pouvez-vous faire une capture d’image comme la mienne ?
    JP

    PNG

    Répondre à ce message

    • D’accord, mais c’est bien ainsi qu’ils étaient positionnés (à la suite des cartes et pas dans un dossier), mais comme il n’apparaissaient pas lorsque j’allais chercher mes cartes après avoir cliqué sur « ajouter un dossier », j’ai tenté de les rajouter (de force) en créant un dossier où j’avais mis les 7 fichiers et en le collant dans mes CM93 2 (en espérant qu’ils seraient récupérés par Open).
      Voilà l’explication de ma tentative
      Je vais donc virer le dossier et remettre les fichiers-pilote à la suite
      Cordialement
      Michel

      Répondre à ce message

      • Je viens de recommencer la procédure et en cliquant sur « ajout de dossier », lorsque la fenêtre s’ouvre et que je vais chercher mes CM93 2, celles-ci apparaissent à l’écran sans les 7 fichiers (j’ai bien vérifié qu’ils étaient dans mon dossier sur mon disque dur). C’est tout de même étrange..
        Michel

        Répondre à ce message

        • 24 février 2014 12:38, par yoruk écrire     UP     Ce message répond à ... Animateur

          A la volée... (je suis en travaux sur le bateau)

          Ce que doit lire OpenCPN ce sont des dossiers, pas des fichiers...
          Les 5 fichiers en question doivent inclus dans la racine (sous la racine plus exactement) CM93 2011 (si ce sont des 2011). Comme Jean Paul l’a bien montré plus haut

          Michel

          Répondre à ce message

          • 25 février 2014 11:48, par yoruk écrire     UP     Ce message répond à ... Animateur

            J’ai pris un peu de retard *** le dossier sera prêt dans la soirée
            Michel

            *** Outre qq travaux à bord, j’ai aussi à gérer le dossier du millénaire (du moins en ce qui nous concerne) le 15 mars qui vient, outre mon anniversaire, nous organisons un colossal raout à Finike. Tout le monde est invité (vous aussi), Marie France et moi fêtons nos noces d’or......
            Michel

            Répondre à ce message

  • 25 février 2014 13:50, par yoruk écrire     UP Animateur

    Voilà
    J’ai fait une petite synthèse des problèmes que l’on rencontre pour l’affichage des textes ou des lignes de sonde
    Je traite aussi des risques de confusion entre le planisphère de base et les vectorielles...

    A ce dossier : textes et lignes de sondes

    Vous pourrez y poser les questions qui vous chagrinent... lâchez vous !!!

    Michel

    Répondre à ce message

  • 26 février 2014 22:53, par Max Hilaire écrire     UP  image

    Bonsoir à tous,

    Un grand merci à toute l’équipe d’open Cpn et spécialement à Jean Paul et Michel. Tout fonctionne bien à présent grâce à votre patience.
    J’essaierai de rendre sur PTP autant que j’ai reçu (la barre est haute), mais je ferai de mon mieux pour offrir le peu que je sais et qui pourrait être utile.
    Bon vent à tous et encore bon anniversaire Michel
    Michel

    Répondre à ce message
