affichage des « proprietes des objets »Version imprimable de cet article Version imprimable

Publié Février 2015, (màj Février 2015) par : aikibu  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Bonjour

En bidouillant sur OpenCpn 4 nouvellement installé, tout marche bien merci, sauf que l’affichage des petits tableaux precisant les « proprietes des objets » s’affiche plein ecran et masque la carte....
Ce n’est pas tres grave, mais pas pratique ...
Quelqu’un aurait il la solution pour ramener cet affichage à une dimension plus modeste, comme c’etait le cas avant...,
J’ai bien bidouillé un peu partout pour essayer, mais sans succés et au resultat de mes manips precedentes, je prefere maintenant demander conseil, plutot que d’aller plus avant dans des manips inconsidérées...

Merci à ceux qui savent
Cordialement...

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

11 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 15 février 2015 17:09, par yoruk écrire     UP Animateur

    Merci à ceux qui savent

    ;-);-);-)

    Voilà cà c’est bien présenté.... valorisant en quelque sorte !!!!!!!!!!!!!!!

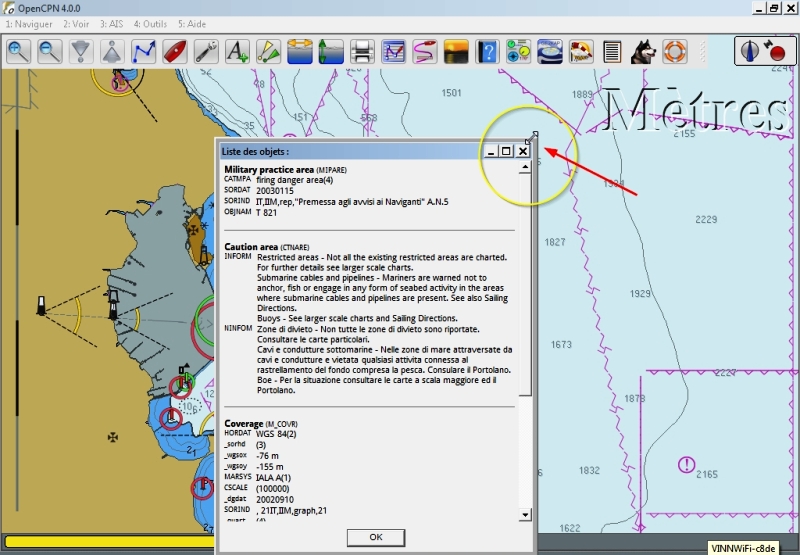

    Alors une possibilité c’est de réduire les fenêtre par leurs anses... voir la copie d’écran jointe

    Michel

    JPEG

    Répondre à ce message

  • 15 février 2015 17:34, par aikibu écrire     UP  image

    C’est simple, mais encore fallait il y prenser....
    Merci « yoruk » ça a marché et ça marche encore après plusieurs essais

    Répondre à ce message

    • 15 février 2015 17:38, par yoruk écrire     UP     Ce message répond à ... Animateur

      IIIIiiiiiiii a pas de quoi....
      mais c’est souvent comme çà... plus c’est simple ; moins c’est évident

      Cà fait rien ca montre juste que PTP c’est super (j’ai tellement envie de l’entendre ces temps ci :-)) )

      A+
      Michel

      Répondre à ce message

    • Si j’osais et pendant que nous sommes sur ce tableautin, serait il possible d’agrandir, non le tableau, mais les lettres qui le composent ,car meme plein ecran l’affichage reste minuscule et je n’ai plus mes yeux de vingt ans et la distance de l’ecran sur la TàC, m’oblige à m’etaler dessus ou à d’autres acrobaties plus du tout de mon age...
      J’ai essayé CTRL + mais ça ne marche pas... ???

      Répondre à ce message

      • 15 février 2015 18:08, par yoruk écrire     UP     Ce message répond à ... Animateur

        Osez, osez….. PTP veille sur votre acuité !!!!

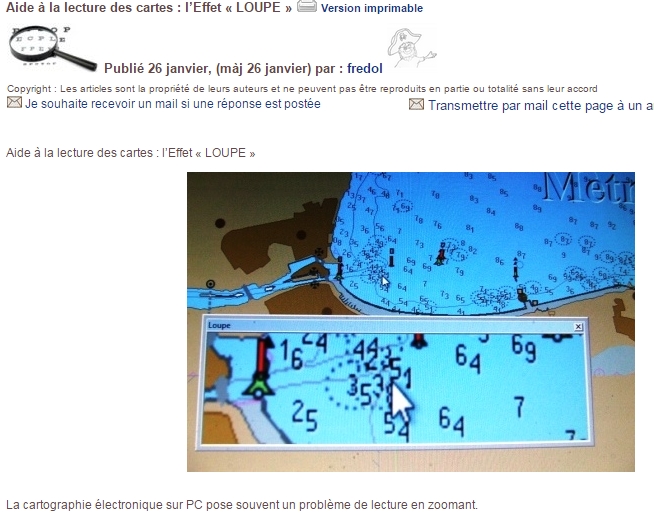

        Voir l’article de cet excellent Fredol, sur l’effet loupe… Si bien sur, vous êtes sous Wxxx
        http://www.plaisance-pratique.com/a...

        Michel

        NB ce qui prouve que nous avons à revoir l’affichage des nouveautés !!!!!!!!!!!

        JPEG

        Répondre à ce message

        • PTP c’est formidable, il n’y a qu’à demander.....
          Alors, pendant que nous y sommes, etudions à fond ces fameux tableaux et où pourrait on trouver le lexique des termes employés ....
          OBJNAM c’est le nom de l’objet, ça s’entend dans la prononciation...mais les autres....
          Je sais, ça n’a pas une grande importance mais ...pour ne pas mourir idiot....et comme on peut demander.
          N’oublions pas de remercier non plus et la loupe est une excellente solution, que j’ai eu un peu de mal à trouver vu mon niveau en internet, mais ça y est et elle est accrochée à la ligne des taches. pour facilités ulterieures.

          Répondre à ce message

          • Je viens d’essayer de mettre la loupe sur mon ordi de bord en W8.1 avec OpenCpn 4
            C’est curieux mais les tableaux s’ouvrent directement avec un affichage tres grand comme avec la loupe x 200% alors que sur W7 il faut toujours actioner la loupe.... ???
            C’etait pour faire avancer le schmilblic.......

            Répondre à ce message

          • 15 février 2015 19:23, par yoruk écrire     UP     Ce message répond à ... Animateur

            où pourrait on trouver le lexique des termes employés ....

            OBJNAM c’est le nom de l’objet,

            Les objets et leurs attributs.... On passe souvent dessus et à pieds joints, et l’on a tort... Il faut que je vérifie si Giletarom et son équipe n’ont pas fait la traduction. Mais, même sans celà on arrive vite à décrypter

            • l’OHI a défini une série de règles gérant les objets et leurs attributs géré par les cartes vectorielles
            • A condition s’avoir des cartes relativement à jour (les CM93 v2 ed2011 suffisent), on se rend compte rapidement que beaucoup d’informations sur les fonds, les obstacles, le balisage, etc... sont disponibles, et que ces informations peuvent devenir très intéressantes. C’est très net sur les zones de Sicile, où des plaisanciers ont connu des problèmes d’interdiction de mouillage. En fait ils avaient l’info sur les objets de la carte à cet endroit

            Ca a été traité plus en profondeur sur Eauxturquoises.fr :
            http://www.eauxturquoises.fr/b_tuto...
            http://www.eauxturquoises.fr/b_tuto...
            On peut aussi consulter le site canadien de Caris qui donne les tables des objets et leurs liens avec les attributs :
            http://www.caris.com/s-57/frames/S5...

            ll va falloir faire une synthèse de tout ça sur PTP... c’est pour tout bientôt... juré

            Michel

            Répondre à ce message

            • Ce n’est pas tres net comme explications, que ce soit sur « eaux turquoises » ou sur « caris.com »...
              Par exemple je n’ai pas trouvé l’acronyme VERLEN qui indique vraisemblablement une hauteur puisque c’est en metre mais de quoi , à partir d’où,..
              Hauteur maxi de la tour ou du phare ou du feux, à partir des vives eaux moyennes classiques... ??
              Je sais, je coupe les cheveux en quatre, mais c’est ma periode astronomie et « sextant » ....avoir la hauteur pour avoir l’angle ...etc....pour un point, ça occupe les longues heures de quart.
              Je trouve quand meme assez formidable que l’on puisse converser, chacun à (presque) chaque bout de la planete sans plus d’efforts que de temps ....J’imagine correspondre par courrier.....
              Bon courage pour le tuto complet que tu te proposes d’etablir, pour le coup ça fera avancer le schmilblic
              No problems pour le matelotage,mais l’electronique n’est pas mon taf comme tu as pu le constater...
              Cordialement

              Répondre à ce message

              • Merci de l’encouragement, et il en faut…

                Déclaration :
                Il existe deux tableaux (à mon humble avis) gérant les codes des objets et attributs du catalogue S-57 ENC de l’OHI. Un édité par boeing, et c’est le plus compliqué, l’autre par les canadiens anglophones (tout est dit) de Caris.

                Comment fonctionne un cerveau anglophone ??? Il roule à gauche et si vous lui faites remarquer, il vous répondra courtoisement que c’est normal, puisque l’on doit préférer le Cheddar au Camembert… Circulez… Il n’y a rien à redire…

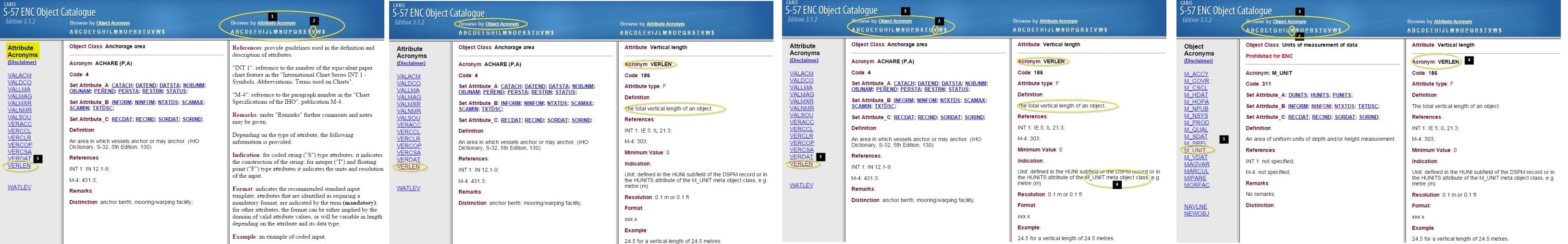

                Alors… le tableau Caris

                • Il affiche par ordre alphabétique, soit les objets, soit les attributs de ces objets.
                • par défaut il affiche le premier des objets : ACHARE
                • Si l’on recherche un objet, un index alphabétique permet cette recherche, en haut de la colonne de gauche
                • Si l’on recherche un attribut, et pour cet exemple VERLEN, on recherche l’index alphabétique des ‘’V’’ de la colonne de droite, celle des attributs
                • Dans l’explication de l’attribut, on voit à quel objet cet attribut est appliqué : M_UNIT
                • Il suffit alors de repasser sur l’index alphabétique de gauche dans les lettres ‘’M’’ pour trouver l’objet M_UNIT dont VERLEN est l’attribut

                Et là miracle, on se rend compte que l’attribut VERLEN donne une hauteur pour l’objet M_UNIT meta object class, e.g. metre (m) Resolution : 0.1 m or 0.1 ft

                Notez qu’après cela on comprend que nos amis anglais puissent rouler à gauche et… préférer le Cheddar… M_UNIT est donné par défaut en mètres et non… en feet… Ha…

                Michel

                JPEG

                Répondre à ce message

  • 17 février 2015 19:02, par yoruk écrire     UP Animateur

    Volià... c’est un peu débroussaillé à ce lien

    http://www.plaisance-pratique.com/C...

    Michel

    Répondre à ce message
