• Géodésie des cartes 11 mai 2015 12:05, par pupuce35

  J’ai évidemment oublié le fichier à joindre : le voici



  Répondre à ce message

• Géodésie des cartes et couture et rapiéçage 11 mai 2015 16:17, par yoruk

  Animateur

  Merci de poser cette question (je ne blague pas)

  On s’est posé beaucoup de questions sur l’utilité de ces potentiels d’ajustement de compensation des CM93. C’est en travaillant sur le tricotage des compensations géodésiques des CM93, que nous avons (peut être commencé à comprendre ...un peu)
  Je travaille sur un résumé parlant sur ce tricotage, ce sera un peu plus tard dans la soirée. Il me faut de toute façon montrer deux copies d’écran.

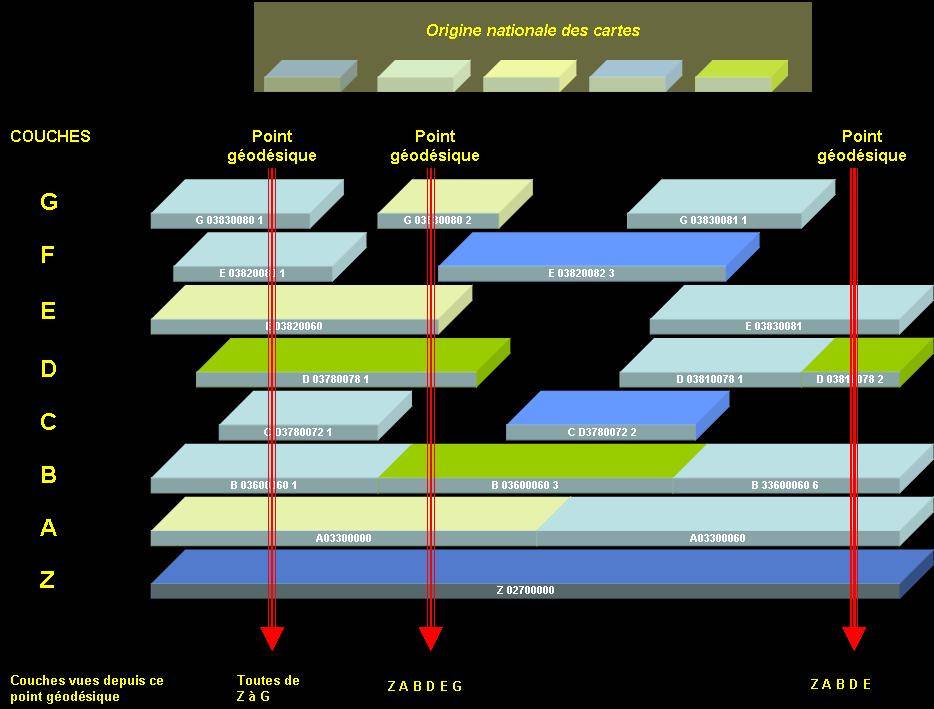

  Sur la première ci dessous, en amuse gueule, le mille pièces constitué par les couches composant une carte vectorielle.

  • Quand le SHOM constitue ce genre d’empilage, il utilise des cartes de ses propres sources, dont il est certain de l’homogénéité des géodésies. Il aura peu de compensations à faire
  • Dans les zones exotiques, les CM93 récupèrent des morceaux de cartes de toutes nationalités, de tous âges et... de géodésies quelques fois fantaisistes. Ils les corrigent, mais le risque d’erreur est important
    • Au résultat les cartes peuvent se chevaucher avec des erreurs
    • Et c’est ce que proposent les geeks d’OpenCPN : modifier soi même ses références géodésiques... Sur un canal, je ne dis pas, mais, à Madagascar, aux Maldives, en Polynésie, voire en Turquie !!! c’est complètement casse gueule. Il me semble qu’il faut éviter d’ajouter du doute à de l’ à peu près !!!

  Si dessous le schéma du ravaudages des zones disparates des CM93

  Pour le lien avec le dossier d’origine : http://www.plaisance-pratique.com/c...



  Répondre à ce message

  • Géodésie des cartes et couture et rapiéçage exemple concret 11 mai 2015 17:22, par yoruk         Ce message répond à ...

    Animateur

    Soit deux cartes du même éditeur : le HNHS, service hydrographique grec, pour les abords Est de l’île de Kastellorizo

    • Toutes les deux digitalisées, numérisées et enregistrée à une date identique
    • Or, pour être au standard WGS 84
      • le carte de détail au 1:7500 (452 1/B) a été compensée de - 59 m en X, et de - 146 m en Y
      • la carte côtière au 1:25000 (452 1/A) a été compensée + 28 m en X, et de +52 m en Y

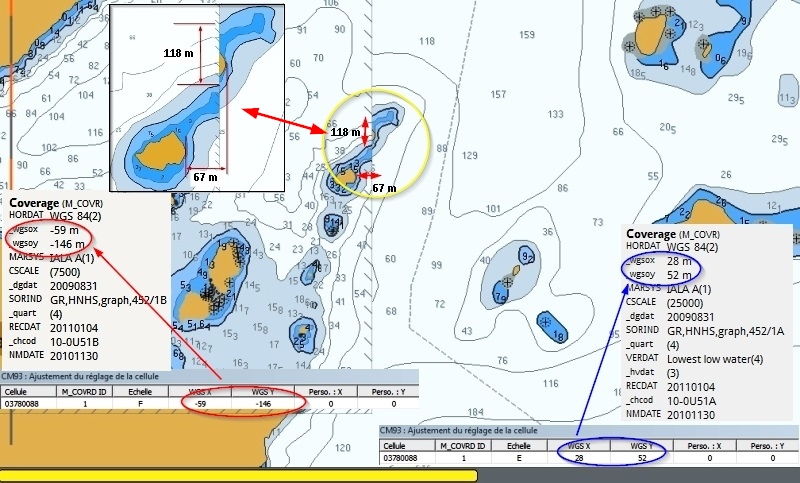

    • Or il existe un décalage, bien visible sur la copie d’écran jointe, malgré les compensations effectuées par C-map.

    Soit, ils se sont plantés dans les compensations, soit plus clairement, les cartes d’origines grecques sont d’origine géodésique douteuse.

    Il est vraisemblable que Gilou94 sur Nosy Bay rencontre les mêmes problèmes. la solution pour en être sur est de créer un WP sur la CM93, puis de faire une fusion transparence... Là il verra ou est l’erreur

    Michel



    Répondre à ce message

• Géodésie des cartes 11 mai 2015 17:19, par pupuce35

  Merci pour tes infos et ta rapidité...
  Je n’ai pas encore eu de retour de Gilou94 ; à suivre

  Répondre à ce message

• Géodésie des cartes 11 mai 2015 20:45, par Pytheas54

  Pour compléter la réponse de Michel.

  1 - Les cartes récentes sont en WGS84. Dans ce cas, le dialogue de compensation indique WGSX 0 et WGSY 0.
  C’est le cas de la carte du SHOM pour St-Malo
  2 - Les cartes plus anciennes ne sont pas en WGS84 mais elles comportent en cartouche une indication de décalage permettant de les ’translater’ en WGS84.
  C’est le cas de la carte du lieu près de Nosy Be. Ce décalage a été effectué par CMAP (WGSX -1086 WGSY -154). Il ne faut donc pas y toucher

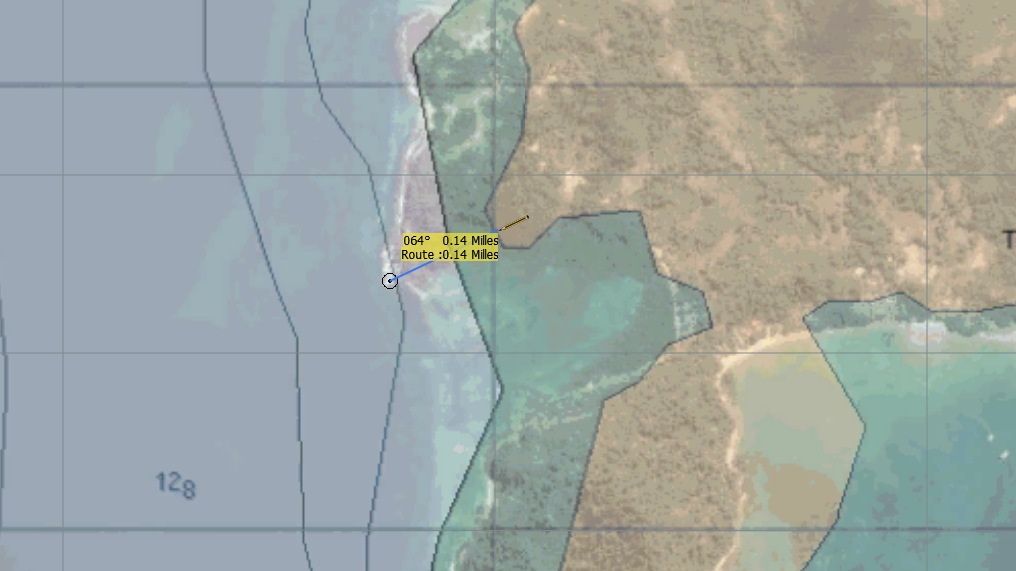

  3 - Malgré cela, cette carte (maintenant en WGS84) peut être inexacte en géolocalisation. On s’en aperçoit par exemple en superposant la vue aérienne de Google Earth (GE) avec la carte (= procédure de ’fusion transparence") . Le décalage résiduel est ici d’environ 0,14 M (voir image). D’ordinaire la géolocalisation de GE est meilleure que celle des cartes nautiques. En tout cas, il faudra naviguer avec une grande prudence.
  4 -Si on est sur place et que le GPS confirme ce décalage résiduel (ou un autre), on peut corriger personnellement la carte CM93 à l’aide du curseur numérique ’Réglage personnel X’ et ’Y’ à droite de la fenêtre ; les valeurs seront conservés en Perso X et Perso Y. Cette procédure doit bien sûr être utilisée avec PRECAUTION...



  Répondre à ce message

• Géodésie des cartes 12 mai 2015 11:02, par lysigee

  Animateur

  Je souscris aux explications de Yoruk et Phileas 54.
  Une hypothèse : Madagascar ayant fait parti des TOM , il y a de fortes chances que les cartes origine des CM93 soient d’origine du SHOM et établies dans le datum European 1950. (ED50).
  Si c’est le cas, il faut ajouter 0,062’ aux latitudes nord, 0,066’ aux longitudes est.
  Mais prudence.
  Conseil perso :
  A Nosy Be, il y a de bons navigateurs, qui organisent des croisières sur catamaran. On peut leur demander conseil, en particulier à Fred Marty, qui je crois utilise OpenCpn, (en faisant mention des « mots de passe » Robert, Lysigée, Hurghada )

  Répondre à ce message

  • Géodésie des cartes 12 mai 2015 11:13, par pupuce35         Ce message répond à ...

    Merci pour ces précisions, tout ça me semble assez logique. je transmets le lien du fil à Gilou, au cas où il ne l’aurait pas vu.

    Répondre à ce message

    • Géodésie des cartes 12 mai 2015 11:16, par pupuce35         Ce message répond à ...

      PS : j’ai personnellement rencontré des problèmes de ce type aux Antilles, il y a une dizaine d’années, époque où les cartes étaient encore en ED50. J’utilisais alors MaxSea 7 ou 10 et les CM93 : la position était erronée d’une centaine de m.

      Répondre à ce message

  • Géodésie des cartes 12 mai 2015 17:34, par Pytheas54         Ce message répond à ...

    @Lysigée
    Non

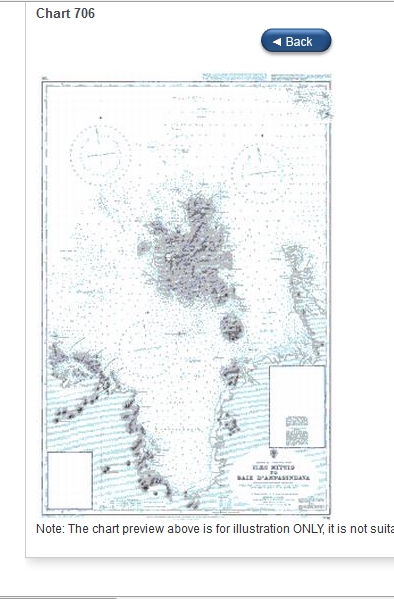

    Les deux cartes disponibles pour cet endroit sont la carte 5264 du SHOM (Edition 1908, mise à jour 2013) qui est en datum local et la carte 706 de l’UKHO (Edition décembre 1927) également en datum local. Cette dernière est utilisée par les cartes CMAP. Pour la carte anglaise, il pourrait s’agir d’une transformation à partir du datum TAN (Tananarive Observatory 1925, relié à l’ellipsoïde internationale de 1924)
    Le datum ED50 est comme son nom l’indique (European Datum) un systeme utilisé pour l’Europe seulement, donc pas pour Madagascar.
    Il est incorrect de donner UNE transformation universelle valable entre ED50 et WGS84. La transformation varie en fonction du lieu. Pour être clair, la transformation n’est absolument pas la même à Dunkerque, Brest ou Ajaccio...Pour connaître la transformation à appliquer, on peut consulter le cartouche de la carte ou utiliser le programme gratuit CIRCE de l’IGN (http://geodesie.ign.fr/index.php?pa...)



    Répondre à ce message
