Problème de signal NMEA 0183 Raymarine C90W sur un pont NMEA-WifiVersion imprimable de cet article Version imprimable

Publié Février 2017, (màj Février 2017) par : merange image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Bonjour,

J’essaye de faire un pont NMEA 0183 - wifi pour avoir les infos de ma centrale Raymarine C90W.

Je suis parti de ce site http://kb7kmo.blogspot.fr/2016/03/esp8266-design-contest-entry-nmea.html et j’ai changé l’interface d’entrée RS422 pour une interface faite avec un MAX485.

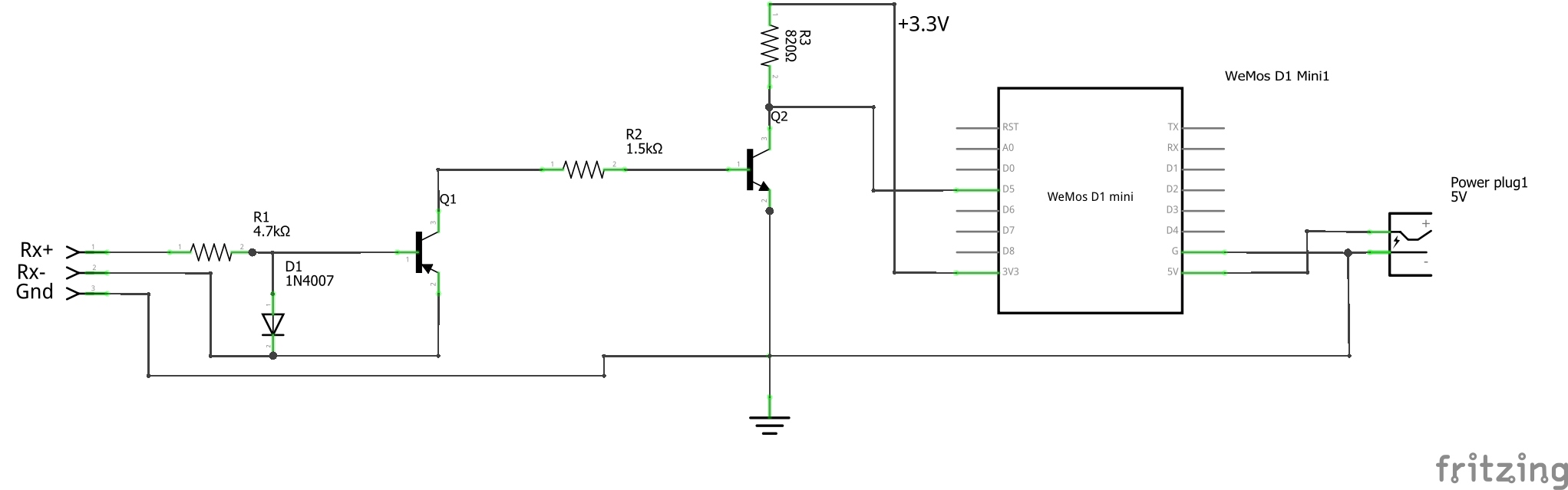

J’ai également essayé avec un transistor et une diode.

J’ai un câble PC Usb qui me sort du Rs422 et tout va bien.
Si je connecte mon système sur ma Radio Navicom le pont transfert bien les infos AIS.

Par contre si je connecte mon panel Raymarine C90W, rien....

Si je regarde à l’oscilloscope ce que je vois les signaux très courts... que le boitier Mac485 ne doit pas comprendre.

Quelqu’un a-t-il déjà rencontré ce problème ?
Est-ce un pb de conf ? ou un problème plus dur ?

Merci d’avance...

UP
