Les icônes du menu des cartes

Voir la version officielle, en anglais : http://opencpn.org/ocpn/status_bar

La barre de menu des cartes

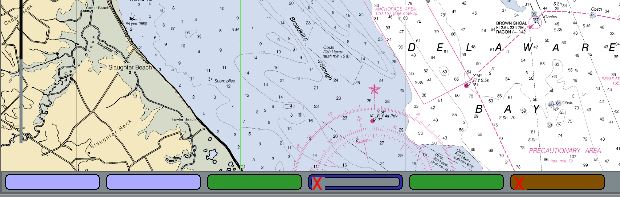

Constituée d’une série de cartouches dans la bas gauche de l’écran, la barre des cartes montre une série d’icônes de toutes les cartes présentes sur l’écran. La nature de ces cartes sera représentée par des icônes traitées en famille

-
Par couleur de la cartouche

  • marron/jaune pour les CM93
  • vert foncé/vert clair pour les vectorielles S57
  • bleu foncé/bleu clair pour les rasters.

Par dégradé des couleurs

  • clair pour les cartes actives à l’écran
  • foncé pour les cartes présentes à l’écran mais inactives

Par la forme des cartouches

  • angle des cartouches arrondi, pour une lecture des cartes en mode mosaïque
  • angle des cartouches au carré, pour une lecture des cartes hors mode mosaïque

Par des incrustations de caractères à l’intérieur des cartouches

  • une partie cylindrique incrustée pour une carte en projection de Mercator
  • un triangle incrusté pour une carte en projection polyconique
  • un trait biaisé pour les cartes obliques ou de travers
  • un ‘’X’’ incrusté, pour une carte exclue de l’écran, par demande de l’utilisateur (mode mosaïque)
  • par un évidage du centre de la cartouche, pour une carte masquée par une autre

Clic gauche sur une icône
-

document_5714
document_5716
document_5718
document_5720
document_5722
Carte CM93 active Carte CM93 inactive Carte masquée Carte raster active Carte raster inactive
document_5724
document_5726
document_5728
document_5730
document_5733
Carte S57 active Carte S57 inactive « X » Carte masquée Carte raster oblique Transverse Mercator
document_5735
document_5737
document_5739
Projection polyconique Icône module courants Icône module marées
