Bonjour à tous
j’ai un espace 1100 et j’ai profité du confinement pour m’attaquer à un élément essentiel ( du moins pour moi )
de sécurité la réalisation d’un système homme à la mer.
je suis parti d’un schéma d’un système antivol .
le principe de fonctionnement est simple il comporte un récepteur que j’ai réalisé sur 230 Mhz codé et un émetteur pour chaque équipier.
pour ’instant j’ai réalisé 2 émetteurs ils sont de la taille d’un porte clé et le récepteur.
chaque émetteur envoi son signal et son code tous les 3S si le récepteur ne le capte pas il déclenche une alarme.
j’ai prévu sur ce récepteur une sortie pour commander l’éjection d’une bouée fer à cheval lumineuse ( à faire dans un second temps ) .
la portée dépend de la longueur du navire pour ma part je l’ai réglé à 10m autour du mat tout émetteur quittant cette zone déclenche l’alarme
si le sujet vous intéresse je vous posterais des photos de la réalisation et du déroulement de la réalisation.
n’hésitez pas à me poser des questions.
le prix de l’ensemble est dérisoire comparé à ce qui se vend et la sécurité est la
Bonne mer à tous et bonne vacance
Marc

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

7 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 25 août 2020 20:12, par yoruk écrire     UP Animateur

    Bonjour
    Merci... Nous sommes preneurs, pour peu que votre système soit fiable (sécurité de l’alimentation en particulier)
    Michel

    Répondre à ce message

  • 26 août 2020 09:33, par marc76 écrire     UP  image

    l’alimentation de l’émetteur est confiée à une pile 12V du type GP23A
    la portée de l’émission étant volontairement réduite et l’usage de composants C mos permet de limiter la consommation à 1,8 mA en phase émission et 160 µA entre chaque émission.

    pour le récepteur il se compose de 2 circuits imprimé .
    le récepteur et le décodeur compteur l’ensemble fonctionne en 12V ( alimentation du bord )

    les réglages sont très simple à réaliser un simple voltmètre suffit .

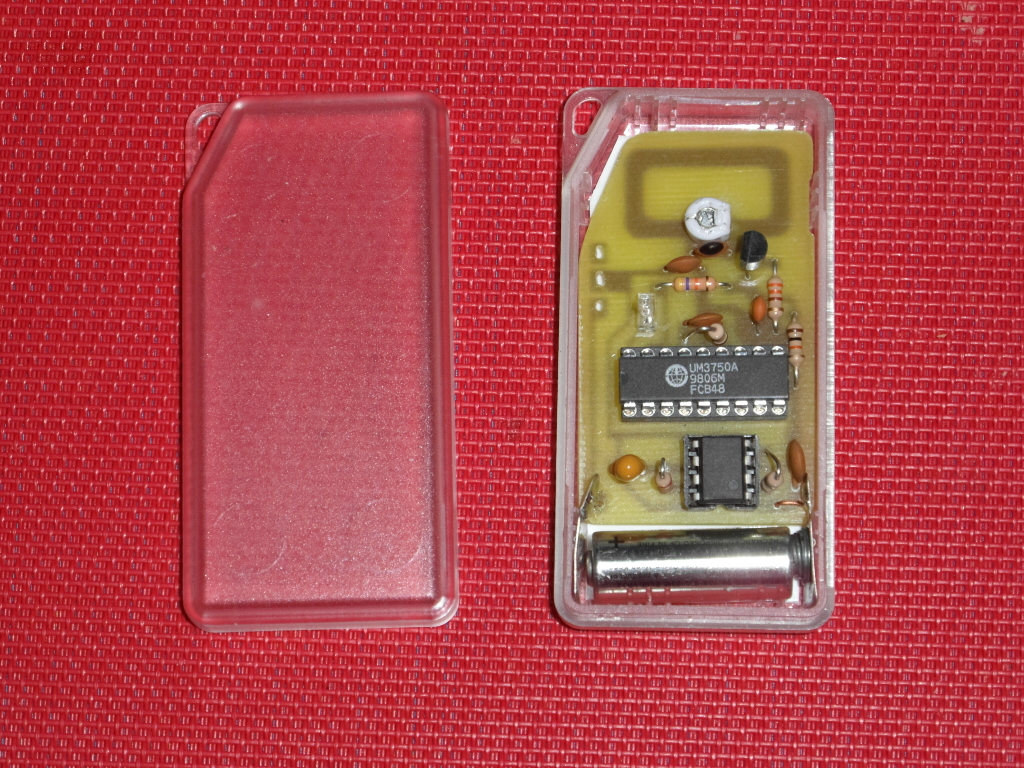

    sur la photo envoyée de l’émetteur l’inter M/A n’est pas encore en place.
    ( à suivre)

    JPEG

    Répondre à ce message

    • 26 août 2020 09:43, par marc76 écrire     UP     Ce message répond à ...  image

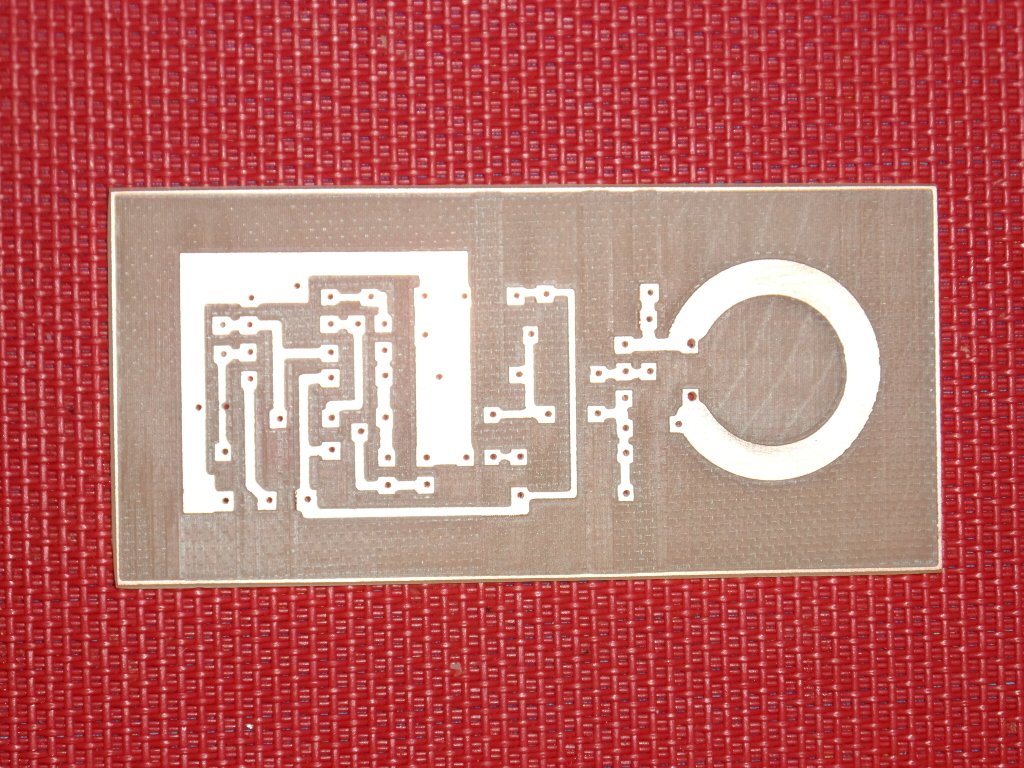

      Voici la carte de la partie réception avant montage des composants.
      je réalise mes cartes avec une petite CNC .
      cette carte se superpose à la carte décodeur / compteur .
      comme pour l’émetteur la bobine d’accord est imprimée ce qui facilite la réalisation .

      ( à suivre )

      JPEG

      Répondre à ce message

  • 26 août 2020 15:34, par yoruk écrire     UP Animateur

    Bonjour,
    Merci de votre participation, interrogé le comité de lecture donne son accord pour l’édition de l’article, moyennant la prise en compte de certaines précautions. Je vous répond en MP pour définir les procédures de construction de l’article
    Cordialement, Michel aka yoruk

    Répondre à ce message

  • 31 août 2020 09:06, par marc76 écrire     UP  image

    Bonjour
    voici la partie réception les dimensions de la carte ne sont pas critique puisque le montage se trouve à l’intérieur du voilier
    on peu voire les 3 liaisons vers la carte décodeur .
    à suivre

    JPEG

    Répondre à ce message

  • 31 août 2020 09:10, par marc76 écrire     UP  image

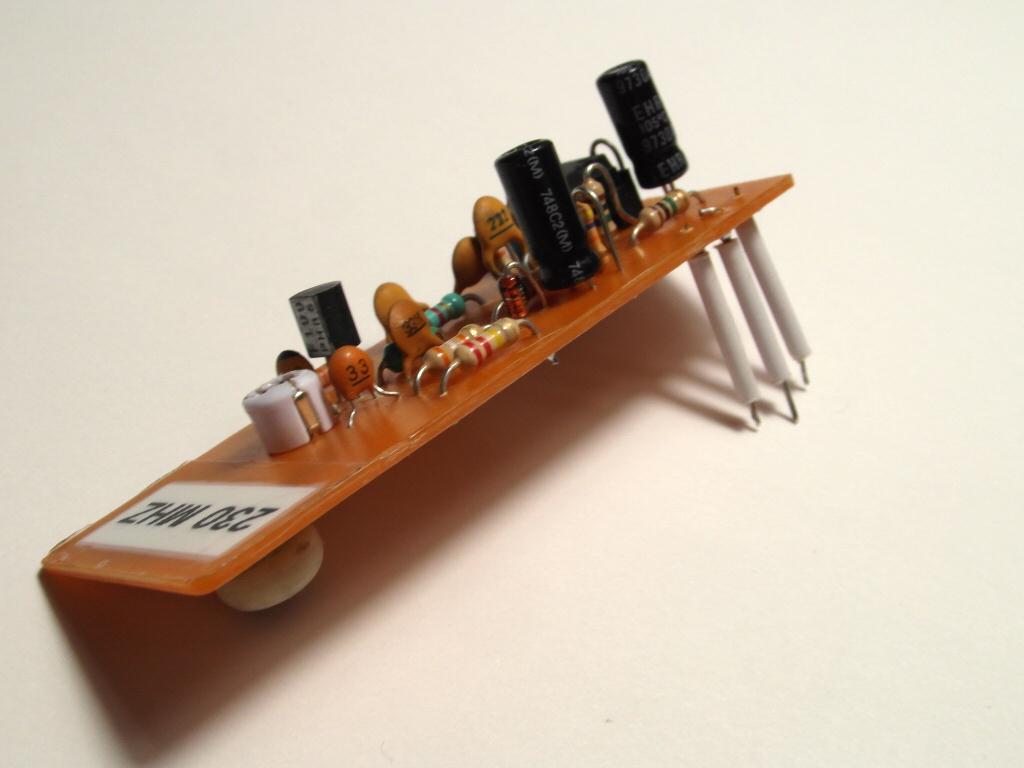

    la photo du récepteur

    JPEG

    Répondre à ce message

  • 31 août 2020 09:12, par marc76 écrire     UP  image

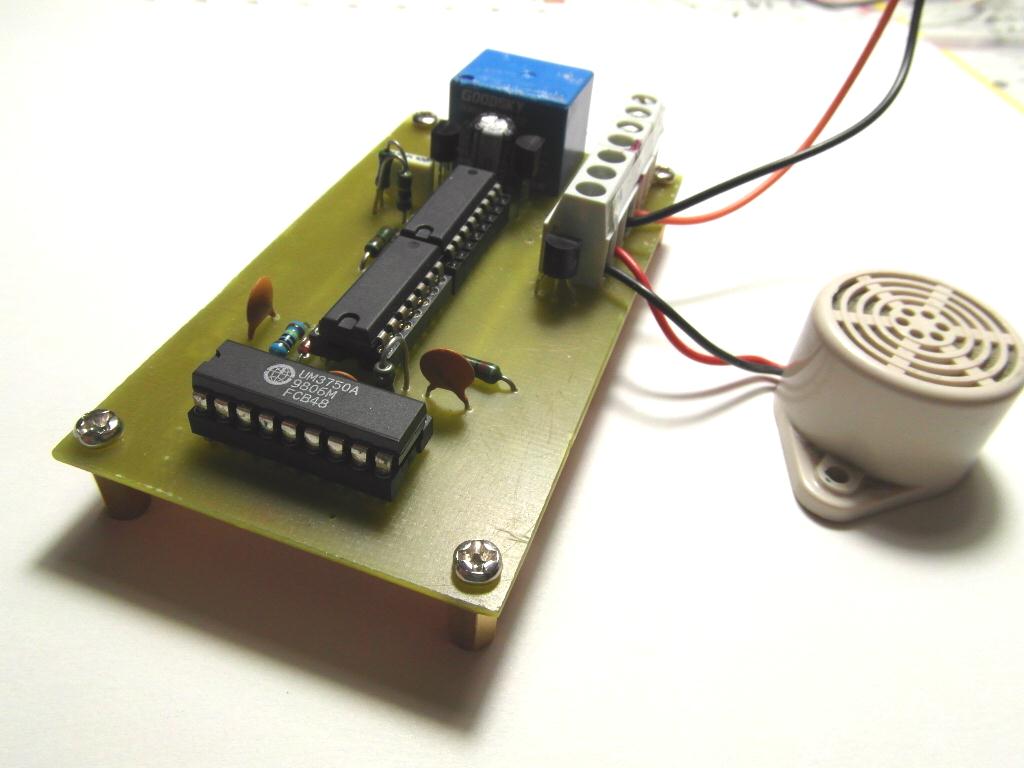

    la partie décodeur la partie réception se loge par dessus
    à suivre

    JPEG

    Répondre à ce message
