Bonjour,
Mon bateau est à l’origine en 110.
Je suis à la recherche du pourquoi de petits dysfonctionnements. Par exemple je fais sauter le quai… parfois. Sans que rien de très clair ne soit identifiable.
En vérifiant le transfo, je me suis aperçu qu’il délivrait du 140 V…
Est ce acceptable ? Réparable, remplaçable par quoi ? (tenant compte du fait qu’il délivre du 110 pour le chauffe eau et des climatiseurs, (dont je ne me sers pas), des prises, etc.)
Une autre combinaison de bornes de sorties donne du 130V. Devrais plutôt utiliser ça ?
![image](IMG/LogoBandeau.gif)
![image](IMG/separateur_menu_2.jpg)
- Accueil
- Présentation du site
- FAQ
- Tous les articles
- Auteurs et visiteurs
- Intervenir sur PTP
- Sites à voir
![image](IMG/separateur_menu_2.jpg)
![image](IMG/separateur_menu_2.jpg)
Mon historique
Se connecter
Mot de passe oublié
S'inscrire aux forum
Contact Webmestre
![image](IMG/rss.gif)
![image](IMG/separateur_menu_2.jpg)
Votre IP : 18.220.43.139
Dernier ajout : 1er septembre
Visiteurs connectés : 9
Conception
Développé sous SPIP
Informations légales
![image](IMG/separateur_menu_2.jpg)
![image](IMG/fond_menu_h.jpg)
Pratiques et Techniques de la Plaisance
![image](IMG/logoRondTransp.gif)
-
OpenCPN
-
Grand Voyage
-
Articles
- Voiles carènes et gréement
- Traditions et cultures
- Cartographie
- Instruments
- Sécurité
- L’électricité à bord
- Les moteurs
- Entretenir le bateau
- Le confort à bord
- En navigation
- Mouillages et ports
- Au mouillage
- Les échos du web
- L’agenda Plaisance Pratique
- Les articles géolocalisés pour les voyageurs
-
Trucs et astuces
-
Forum technique
-
Livres
-
msg
Accueil du site > Forum technique > L’électricité à bord -forum- > Courant alternatif > Transfo 220/110
Rubrique : Courant alternatif
Dans cette rubrique on trouvera également : (23 articles)
__________________________________________________________________________________________________________________
Transfo 220/110
Version imprimable
Publié Mai 2013, (màj Mai 2013) par :
Patrick Coutin
|
Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord |
![]() |
Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier |
Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)
12 Messages de forum
__________________________________________________________________________________________________________________
-
Transfo 220/110 28 mai 2013 11:58, par tilikum -
Transfo 220/110 28 mai 2013 19:01, par Négofol -
Transfo 220/110 29 mai 2013 01:26, par tilikum -
Transfo 220/110 29 mai 2013 06:56, par Patrick Coutin -
Transfo 220/110 29 mai 2013 12:08, par tilikum -
Transfo 220/110 9 juin 2013 13:41, par Patrick Coutin -
Transfo 220/110 9 juin 2013 14:39, par tilikum -
Transfo 220/110 9 juin 2013 14:54, par Patrick Coutin -
Transfo 220/110 9 juin 2013 15:56, par tilikum -
Transfo 220/110 9 juin 2013 17:25, par Patrick Coutin -
Transfo 220/110 9 juin 2013 18:01, par tilikum -
Transfo 220/110 9 juin 2013 18:15, par Patrick Coutin
-
-
-
-
-
-
-
-
-
-
-
__________________________________________________________________________________________________________________
-
28 mai 2013 11:58, par tilikum En vérifiant le transfo, je me suis aperçu qu’il délivrait du 140 V…
C’est beaucoup trop ! C’est comme si on alimentait une installation 230 volts avec du 280 volts !
En principe, on travaille entre 110 et 120 volts, avec une moyenne de 115 volts, sauf pour les moteurs électriques si conçus pour une fréquence de 60 Hz.
Par exemple pour une clim, on verra indiqué 115 volts 50/60 Hz, mais si on regarde de près ce qui est gravé sur le compresseur, on verra 115 volts 60 Hz, et 100 volts 50 Hz !
Si on alimente ce compresseur en 115 volts sous 50 Hz, il va consommer environ 20% de plus que sous 60 Hz ce qui va le faire chauffer... jusqu’à ce que ça fume un jour.
_/)
Edit : la première chose à vérifier est l’exactitude du multimètre ayant servit aux mesures... la plupart des modèles entrée de gamme affichant des résultats souvent fantaisistes lorsque la pile est usée...
-
28 mai 2013 19:01, par Négofol Ce message répond à ...
Animateur
Attention : si c’est un autotransformateur, souvent le cas pour un transfo 110/220 V, il ne protège pas du tout des courants de fuite : ne pas confondre avec un transformateur d’isolement. Il sera peut-être souhaitable dans ce cas de le remplacer par une transformateur d’isolement possédant de multiples possibilités de branchement permettant de choir la bonne tension pour le bord en fonction de la tension du quai.
-
29 mai 2013 01:26, par tilikum Ce message répond à ...
S’il s’agit d’un bateau européen en 115 volts comme par exemple un Swan, on peut en effet utiliser un auto transformateur.
Par contre, s’il s’agit d’un bateau d’origine US ayant le neutre à la terre, on utilise obligatoirement un transfo d’isolement !
Chez ACME, il y a plusieurs couplages possibles en entrée pour ajuster au mieux la tension en sortie, avec la possibilité d’obtenir soit du 115 volts ou du 230 volts monophasé, soit du splitphase avec du 230 volts pour la puissance, et deux fois 115 volts pour les « petits » appareils : http://www.acmepowerdist.com/datash...
_/)
-
29 mai 2013 06:56, par Patrick Coutin Ce message répond à ...
Hola, ça devient compliqué pour moi. Mais très intéressant...Y aurait il un endroit ou tout ça est expliqué, pour un ignorant ?
Mon bateau est US.
Déjà, quel est la différence entre un transfo normal et un transfo d’isolement ? A quoi les reconnaitre ?Merci pour vos réponses.
PC
-
29 mai 2013 12:08, par tilikum Ce message répond à ...
Déjà, quel est la différence entre un transfo normal et un transfo d’isolement ? A quoi les reconnaitre ?
Une photo de la plaque à bornes nous permettra de l’identifier... tout comme la référence du transfo.
_/)
-
9 juin 2013 13:41, par Patrick Coutin Ce message répond à ...
-
9 juin 2013 14:39, par tilikum Ce message répond à ...

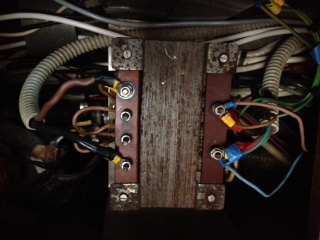

la reference est effacée, mais voici la photo. 220 en bas, sortie 110 en haut.
