• Sens courant « inversé » avec BMV 600 20 janvier 2016 12:29, par yvesD

  Animateur

  sur le chargeur de quai mon BMV 600 affiche la décharge en positif et la charge en négatif

  C’est effectivement anormal et ça suggère un branchement inversé, le BMV se bornant à mesurer une différence de tension (et son signe, + ou - ) aux bornes d’un shunt.
  Est-ce que la même inversion de signe se produit lorsque vous consommez le courant de vos batteries, une consommation doit se traduire par une valeur précédée du signe - ?

  Si le symptôme se produit dans les deux cas, on doit penser à une inversion de branchement aux bornes du shunt.
  S’il ne se produit qu’en recharge et pas en consommation ... euh ... faut sans doute faire un relevé précis du câblage. D’ailleurs il vaut toujours mieux avoir un relevé précis du cablâge du bord, son élaboration est suffisamment lente (et fastidieuse) pour que les grosses bourdes aient le temps de sauter aux yeux

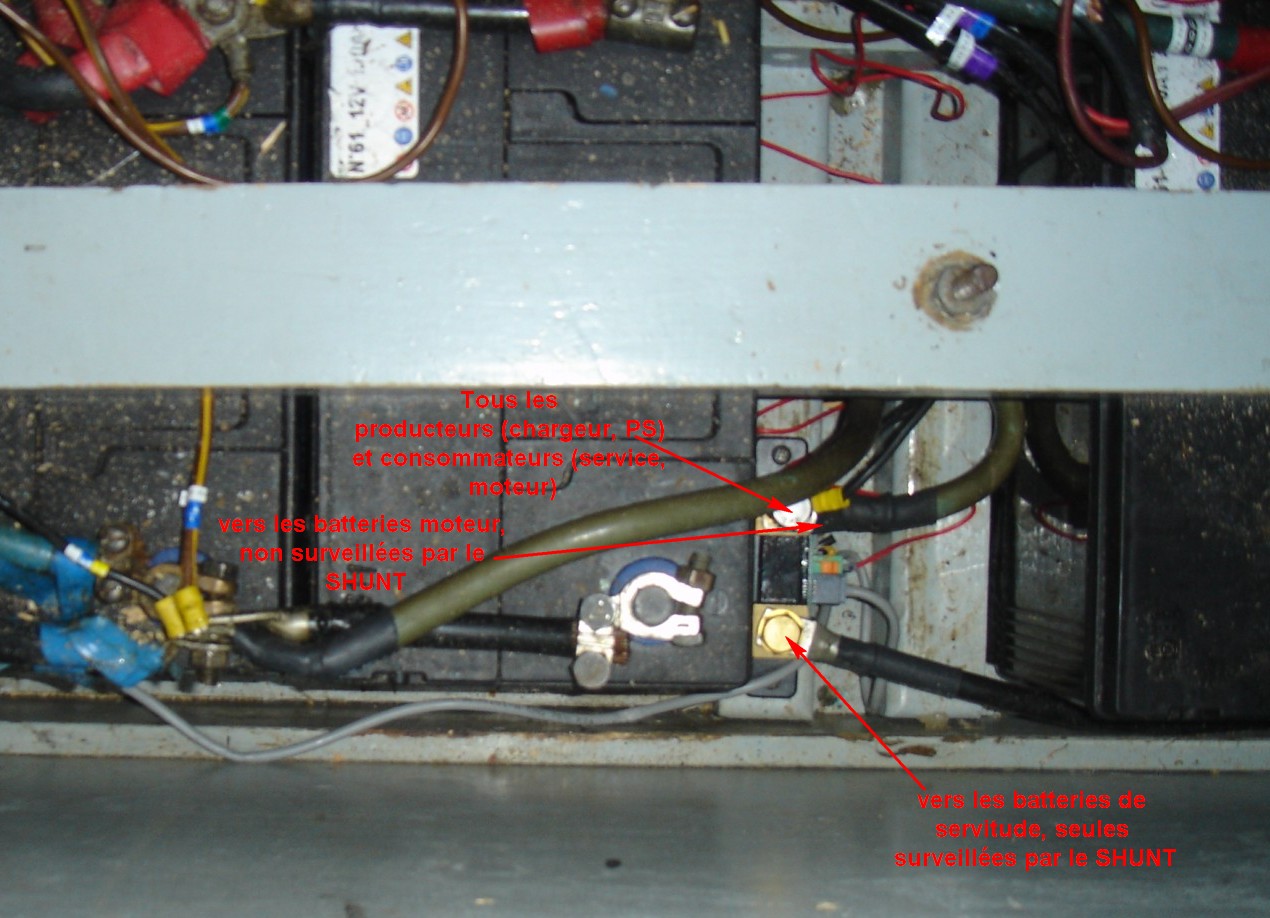

  L’image jointe illustre un branchement satisfaisant (conso = signe -, recharge = signe +)



  Répondre à ce message

  • Sens courant « inversé » avec BMV 600 20 janvier 2016 17:26, par CALILLA         Ce message répond à ...

    Merci Yves
    Je vais procéder aux contrôles. Mais pour ma compréhension « branchement inversé » cela signifierait que j’ai inversé le câble de contrôle RJ12 ou j’ai inversé les connections sur les bornes du shunt ?

    Merci

    Christian

    Répondre à ce message

    • Sens courant « inversé » avec BMV 600 20 janvier 2016 18:01, par yvesD         Ce message répond à ...

      Animateur

      j’ai inversé les connections sur les bornes du shunt

      C’est ça qui est possible, inverser la rj12 (ou rj45, ne sais plus) est tout simplement pas possible, il y a un détrompteur.

      En prenant pour base mon image jointe, si on mesure la chute de tension entre la borne du haut et celle du bas on trouvera (par ex) 0,05V lorsque qu’un courant de 5A traverse ce shunt, et si mesure entre bas et haut on trouvera -0,05V

      Répondre à ce message

      • Sens courant « inversé » avec BMV 600 20 janvier 2016 20:29, par CALILLA         Ce message répond à ...

        Bonsoir Yves

        Lorsque je suis uniquement sur les batteries le signe est inversé aussi. En conso c’est +.
        Je vais tester la chute de tension.

        Merci

        Répondre à ce message

        • Sens courant « inversé » avec BMV 600 21 janvier 2016 12:22, par yvesD         Ce message répond à ...

          Animateur

          Tu confirmes donc que le branchement est bien inversé.
          Le moniteur doit afficher un signe + en charge et un signe - en décharge ; et ce n’est pas juste une convention car le moniteur s’en sert pour gérer la charge annoncée de la batterie

          Répondre à ce message

          • Sens courant « inversé » avec BMV 600 21 janvier 2016 13:23, par CALILLA         Ce message répond à ...

            oui Yves je vais inverser la connexion aux bornes du shunt demain.

            Je te tiens au courant et merci de me guider.

            Christian

            Répondre à ce message
