La noix de fixation universelle et pas chère.


La plupart de nos tubes inox sur les bateaux, balcon, biminitop, etc ... sont au diamètre d’un pouce ou 25mm.

On peut acheter chez les « schip » divers mécanismes de fixation sur ces tubes d’un pouce, rarement en dessous de 15€, parfois beaucoup plus chers encore s’ils sont en inox et à usage spécifique.

Heureusement, la dimension d’un pouce ou 25mm est courante dans le matériel industriel et bâtiment grand public, notamment dans la tuyauterie. Et justement, il existe un raccord pour tuyauterie à eau en PER (polyéthylène réticulé) exactement de ce diamètre. Le nom habituel est parfois « collier de prise en charge ».

On achètera dans n’importe quel hypermarché de bricolage le modèle 25mm et 3/4 pouce pour le côté fileté (20-27), ainsi qu’un bouchon mâle 3/4 pouce en laiton. Le tout pour 2à 3 €.

Le bouchon pourra être percé à la demande en fonction de l’usage qu’on fera de cette noix de fixation originale .

Voilà quelques détails :

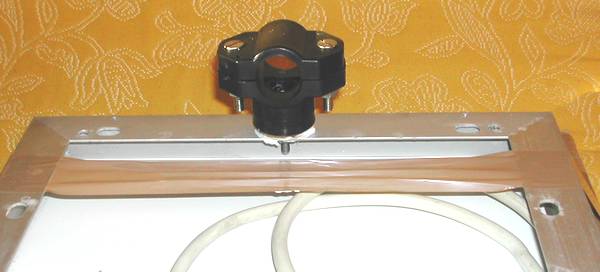

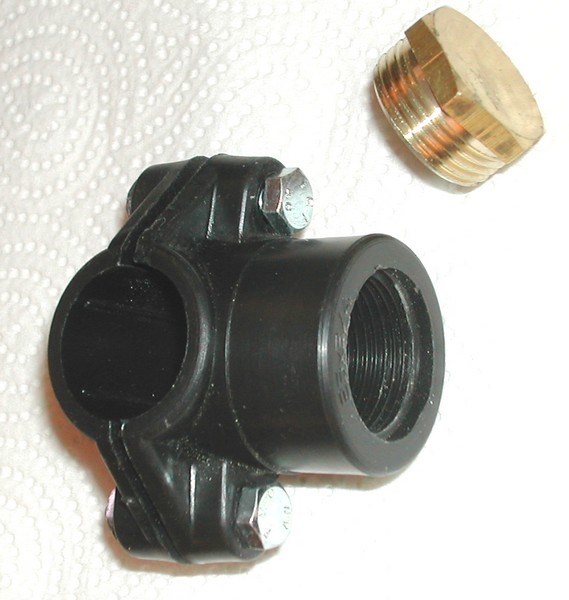

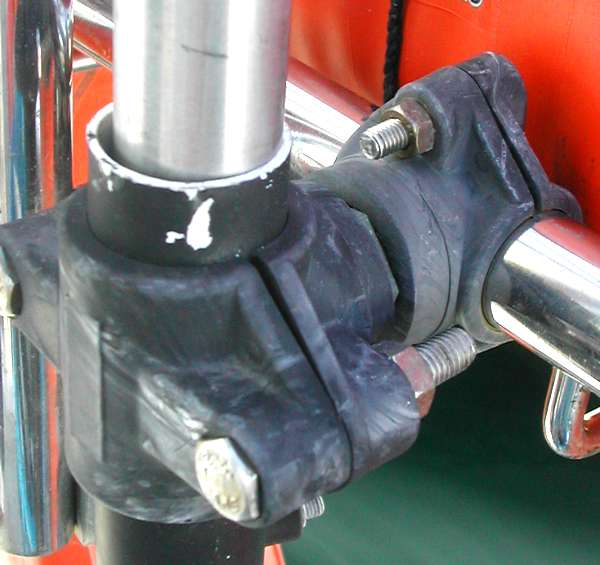

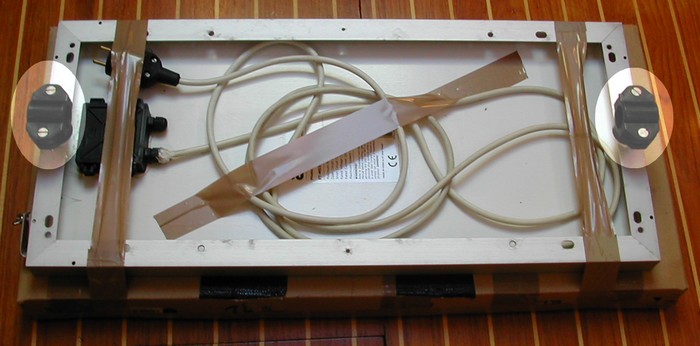

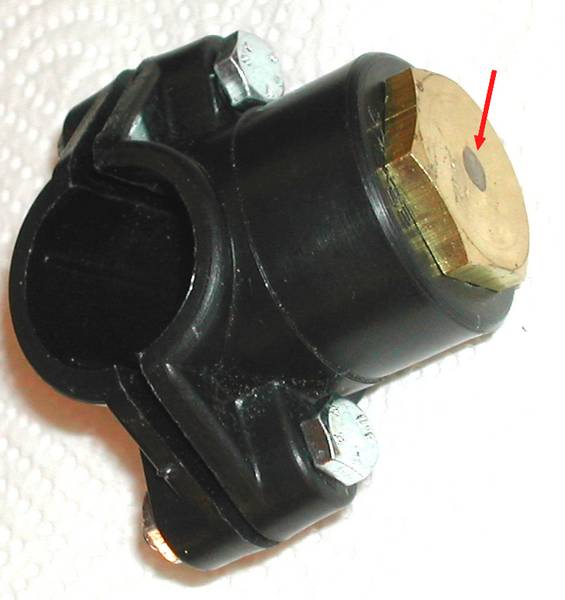

Le bouchon percé assemblé sur la noixMontage sur le plat d’un petit panneau solaire Vue d’ensemble du petit panneauExemple d’utilisation pour assembler 2 tubes de 25mm à angle droit, ici un support rotatif de potence
UP

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

17 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • La noix de fixation universelle
    25 novembre 2011 18:40, par anpayada écrire     UP     		image

    Salut à tous,
    Bsr Robert,
    Suite à ton article sur la noix de fixation, j’ai effectué une déclinaison de ton idée : un porte-cane à pêche avec 2 noix inversées de D25 et D40 reliées par un raccord union mâle double de 20/27 en polypropyléne.
    Ainsi j’ai un porte-cane à pêche en tube PVC de D40 sur mon balcon de D25 , orientable dans tous les sens : très très pratique et pas cher (4€) ! Merci pour l’idée....
    Amicalement,
    Daniel

    Répondre à ce message

  • La noix de fixation universelle
    12 mars 2012 12:48, par aikibu écrire     UP     		image

    Bonjour
    L’idée de « robert » est tres bonne, mais j’ai mis un temps fou à trouver où acheter ces fameuses « noix universelles »,que l’on peut trouver sur internet sous le nom de « collier de prise en charge »....pour simplifier le boulot de ceux que le produit interresserait....

    Répondre à ce message

  • La noix de fixation universelle
    30 septembre 2012 11:54, par HERA écrire     UP     		image

    Bonjour Robert,
    Cette « noix de fixation universelle » est super ingénieuse, je pensais l’utiliser pour des panneaux plus grands, pensez-vous que cela serait suffisant (en en mettant 3 ou 4 par panneau) taille du panneau 56 X 120 sur 1 seul axe, et haubané à chaque extrémité.
    Bien cordialement.

    Répondre à ce message

    • La noix de fixation universelle
      30 septembre 2012 12:32, par Pil-Poil écrire     UP     Ce message répond à ...

      Deux noix par panneau tiendront certainement en ce qui concerne le poids à soutenir, je n’ai pas d’inquiétude.

      Par contre elle ne tiendront pas bien en rotation sur l’axe du tube support (même s’il y a 3 ou 4 noix par panneau) pour deux raisons :

      • serrage sur un tube très lisse avec un faible coefficient de frottement
      • faible surface d’appui plane (3-4cm de diamètre) entre la noix et le panneau. Cette jonction serait soumise à un effort de cisaillement important si le panneau est soumis au vent qui tendrait à le faire pivoter autour de l’axe du tube support.

      La clé de la tenue sera donc dans le haubanage empêchant le panneau de pivoter autour de l’axe de l’arceau.

      Par contre je m’inquièterais s’il n’y a qu’un seul tube support comme sur la photo : trop flexible ! Les arceau ont toujours 2 tubes triangulés pour obtenir une rigidité raisonnable.

      Et s’il y a 2 tubes, plus besoin de haubanage, 4 noix par panneau répartis sur les 2 tubes :-)

      Répondre à ce message

  • La noix de fixation universelle
    2 octobre 2012 19:55, par anpayada écrire     UP     		image

    Salut à tous,
    Robert à raison, j’ai « zappé » cette intervention sur la noix universelle...
    Comme je l’ai déjà écrit, j’ai fait une déclinaison de son idée en porte cannes à peche.
    Mais a relire mon explication, c’est vrai que c’est indigeste ! J’ai donc pris des photos, et celà devient plus compréhensif !
    Donc :

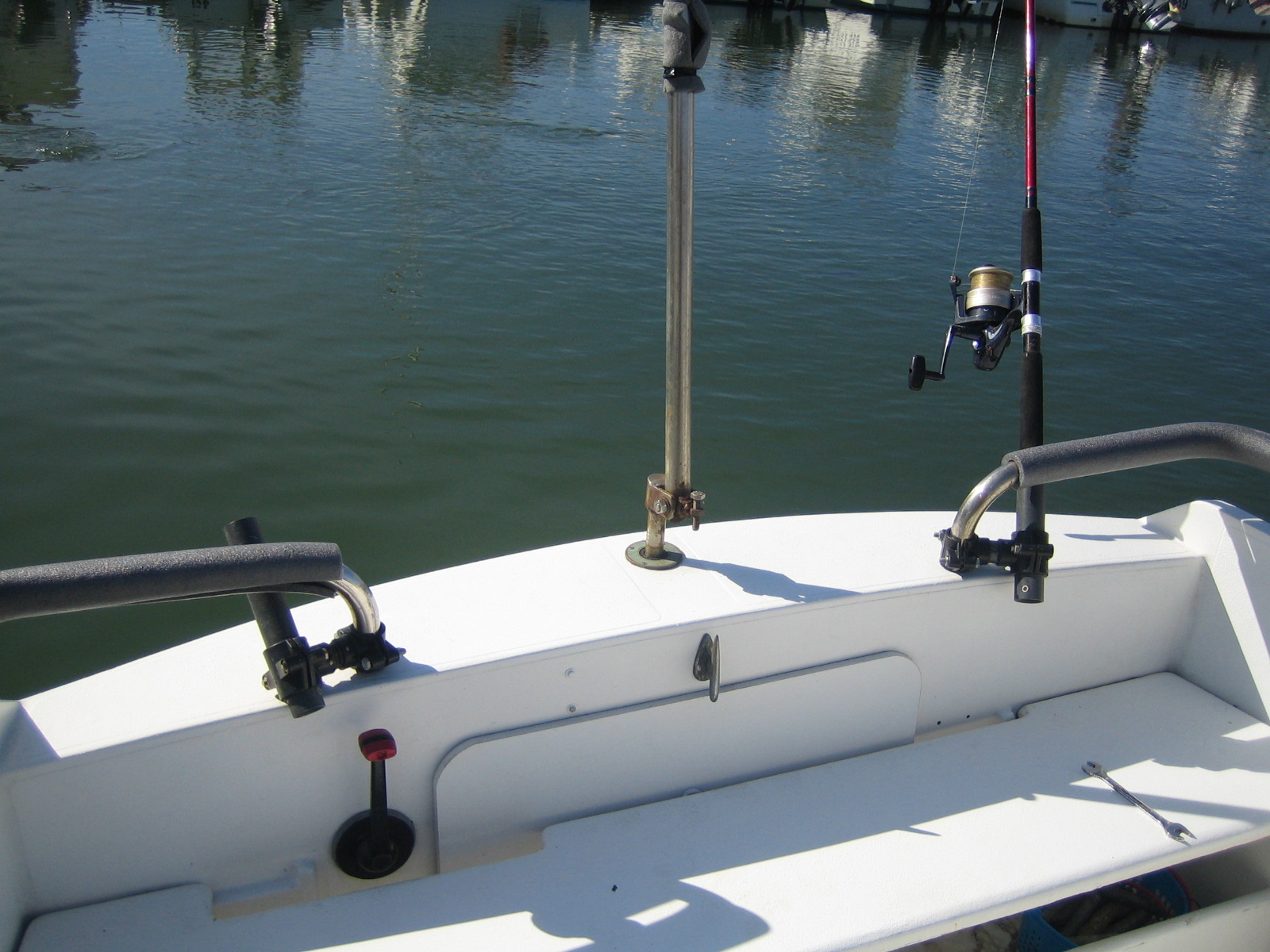

    mes balcons sont en D32 ; j’ai donc pris une prise en charge de D32 (20x27) à 1,30€
    Le porte- canne est en PVC de 40mm, j’ai donc pris une prise en charge de D40 (20x27) à 1,95€.
    J’ai relié ces deux prise en charge par unmamelon double male en 20x27 à 0,50€
    Total de l’opération : 3,75€ !
    Pour etre pratique : ces portes cannes sont prévus pour des cannes à peches légères.(voir photo) type vifs, chipirons,chinchards, etc...et ne sont pas prévus pour des peches en traine, type thonidés !.
    De plus aprés avoir pris l’inclinaison voulue, j’ai traversé de part en part le mamelon et la prise en charge par une clavette en alu, pour consolider le tout.
    Ce systéme permet de ne pas percer, d’etre démontable, et ...pour pas cher !
    Voilà, j’éspère avoir été plus clair, plus explicite sur une application de l’idée de Robert, avec sa noix de fixation universelle.;-)
    Amicalement,
    Daniel
    Nota : Je joins 2 photos en 2 fois... _ :

    JPEG

    Répondre à ce message

  • La noix de fixation universelle
    2 octobre 2012 19:58, par anpayada écrire     UP     		image

    la 2eme photo

    Nota : j’en ai d’autres pour ceux qui veulent plus d’explications...me contacter !

    JPEG

    Répondre à ce message

  • La noix de fixation universelle
    5 novembre 2012 18:18, par HERA écrire     UP     		image

    Bonjour Robert,

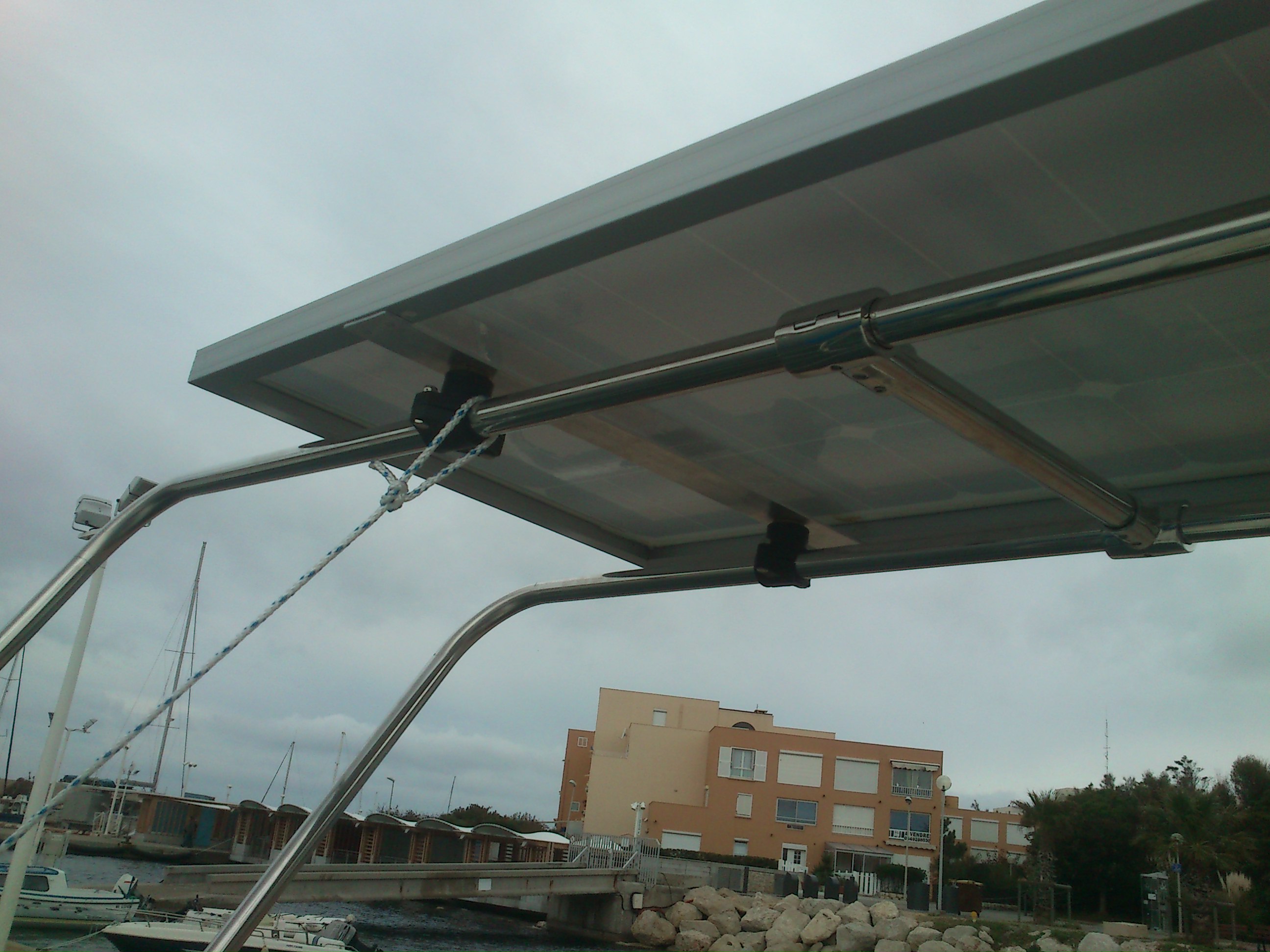

    Merci du bon truc mis en pratique pour les panneaux solaires sur portique, voir photos jointes.

    Bonnes navs à tous

    JPEG

    Répondre à ce message

  • La noix de fixation universelle
    13 mai 2013 20:05, par Greenb85 écrire     UP

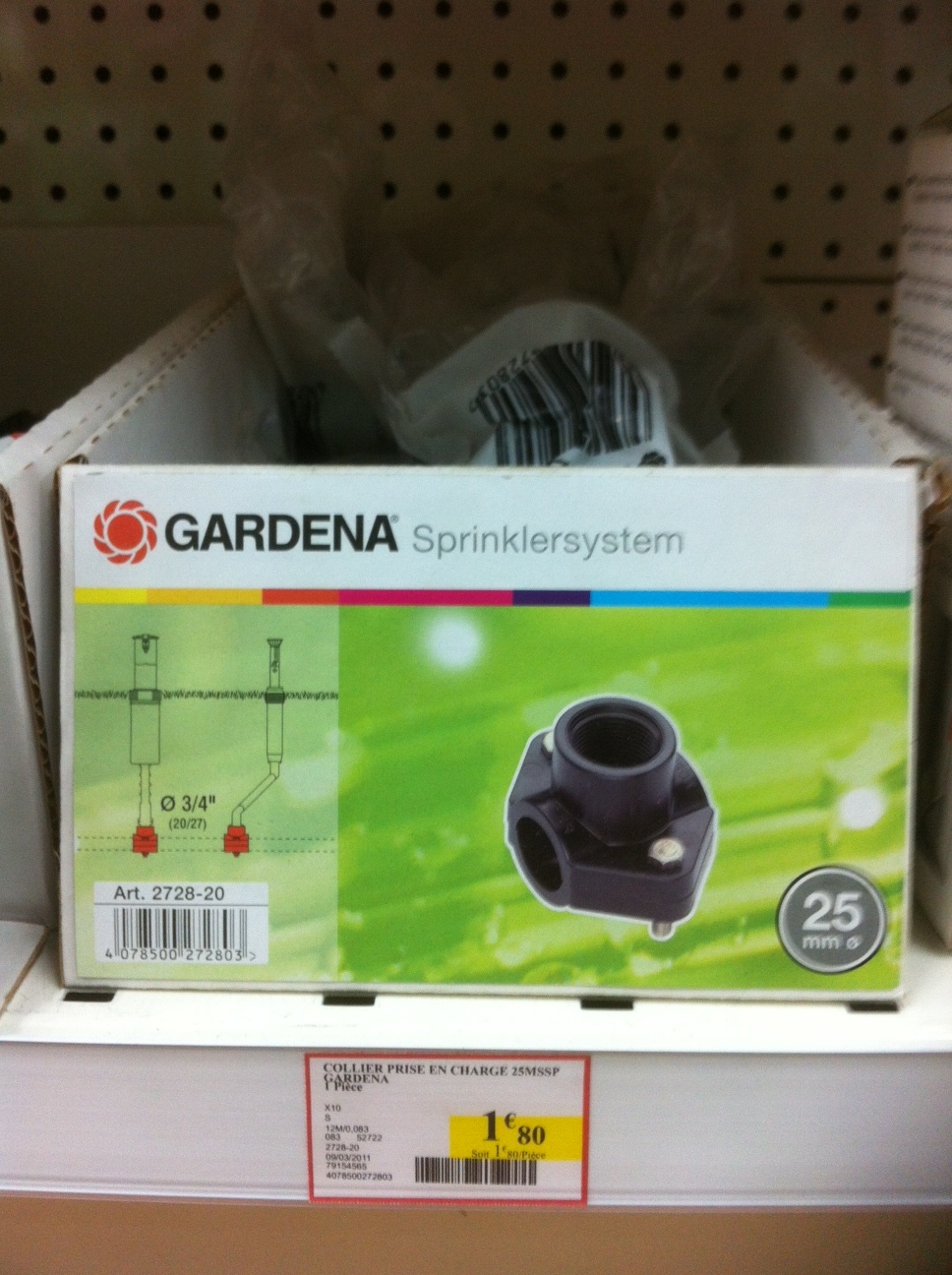

    Excellente idée . J’ai trouvé la pièce chez Brico-marché pour 1.80 € ce soir . Finalement c’est le bouchon laiton qui coûte le plus cher ... 2.10 € pièce .
    Reste plus qu’à recevoir les panneaux en commande ainsi que le régul MPPT et faire le montage et les essais à la maison avant de monter tout ça début juillet sur le bateau qui nous attend sagement en Croatie .

    JPEG

    Répondre à ce message

  • La noix de fixation universelle
    16 octobre 2013 15:50, par Greenb85 écrire     UP

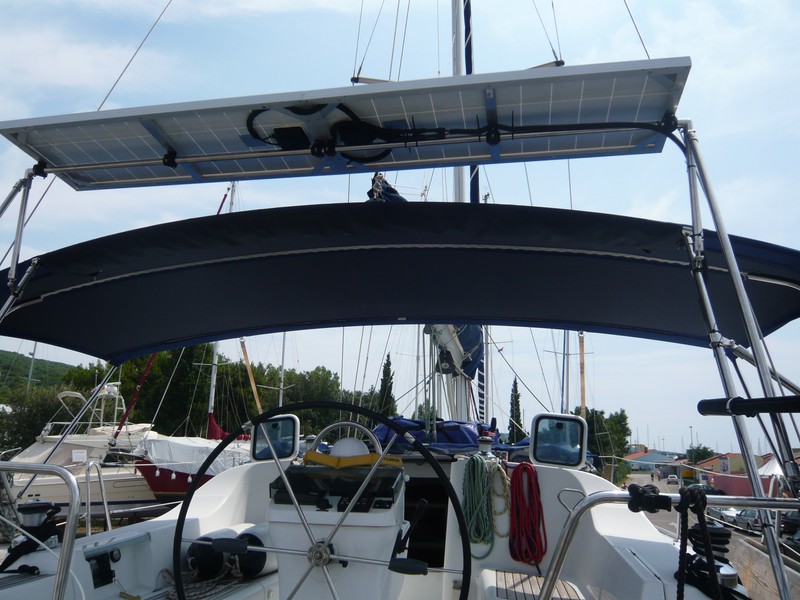

    Petit retour sur mon installation : 2 panneaux de 100 W, régulateur MPPT, fixations avec « noix magiques » sur bâti inox 25 mm repris sur arceaux du bimini . Renforts latéraux pour rigidifier l’ensemble . Et voilà ! Autonomie électrique quasi totale pour quelques jours au mouillage sans bouger ni démarrer le moteur . Le panard quoi !

    JPEG

    Répondre à ce message

  • La noix de fixation universelle
    25 novembre 2014 18:46, par La Marie Pierre/0 écrire     UP     		image

    Bonjour
    Je viens de lire par hasard l article sur la noix universelle,j attire l attention au sujet des antennes qui travaillent en émission ,il faut tester le matériel ;comment :mettre ; le produit dans le micron onde et si il chauffe il contient de l humidité ,donc ne convient pas comme isolateur d antenne A mon avis seul la porcelaine convient parfaitement Vous pouvez utiliser de vieux portes fusible serie blanche en porcelaine ,c est indestructible et en plus completement gratuit,vous les trouvez dans les caves de vos grand parents Je complete ;le cable coaxial ne doit pas etre fixé par colliers (rilsan)le long d un hauban,il faut ecarter le cable de l inox de 2 cm pourquoi:courant de gaine donc perte de puissance et augmentation du ROS,je poursuit avec les raccords,ne pas utiliser de raccord soudés ,les PL doivent etre serties au coaxial ou vissées ,voir le materiel Aircell ,execellent sauf le prix Chaque raccord occasionne une perte voisine un demi DB il faut limietr le nombre de prises
    La Marie pierre/o TA4/F8BOD/P encore pour six mois
