Taille des waypoints / marquesVersion imprimable de cet article Version imprimable

Publié Mars 2013, (màj Mars 2013) par : hungrybird  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Salut

Lorsque j’importe des waypoints dans Opencpn leur taille ne varie pas si je zoome , est-ce normal .
Si c’est le cas c’est dommage pour moi car j’arrive à lire la carte sur le PC depuis la barre sauf ces repères rapportés qui demeurent trop petits .

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

25 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 12 mars 2013 18:38, par yoruk écrire     UP Animateur

    Bonjour
    J’ai un peu de mal à comprendre... Quand je créé un WP, ou une marque, avec OpenPCN, elle est à l’échelle de l’échelle de la carte, et reste à l’échelle
    Si l’échelle diminue, le WP aussi et si elle augmente, le WP reste son échelle (celle de la carte)
    Maintenant, lire OpenCPN depuis le poste de barre est très difficile, sa place étant plutôt sur la table à carte. Certains arrivent à installer des répétiteurs Wifi, avec des tablette... c’est peut être une piste à suivre
    Cordialement
    Michel

    Répondre à ce message

  • 12 mars 2013 18:57, par hungrybird écrire     UP  image

    Salut

    Effectivement lorsque l’on crée avec opencpn un waypoint , sa taille varie si l’on zoome ou dézoome mais si l’on importe les waypoints depuis un GPS ou d’un fichier .gpx , la taille ne varie pas .

    Répondre à ce message

  • 13 mars 2013 08:31, par hungrybird écrire     UP  image

    Les waypoints proviennent de mon GPS Garmin Etrex 10 mais j’ai aussi essayé à partir d’un fichier .gpx et résultat est le même .

    Répondre à ce message

    • 13 mars 2013 08:39, par yoruk écrire     UP     Ce message répond à ... Animateur

      Aïe, j’ai aussi un GPS Garmin (72), et là on est coincés par la spécificité des fichier GPX de Garmin. La dernière version d’OpenCPN offre des options de transfert spécifiques Garmin, mais c’est un peu tordu, du moins pour mon niveau d’expertise...

      Pourriez vous passer ici un ou deux de vos fichier GPX (sauf si c’est secret défense !!!) et je les testerai. Pour qu’ils passent, modifiez l’extension ???.GPX en ???.DOC, je comprendrais
      Merci d’avance
      Michel

      Répondre à ce message

  • 13 mars 2013 16:18, par hungrybird écrire     UP  image

    Bonjours

    Je viens de contrôler en traçant des waypoints et des marques directement sur Open ( j’ai la dernière version ) mais ils ne changent pas de taille non plus en zoomant et dézoomant , ou alors il y a quelque chose à faire que je ne sais pas .
    Je veux bien faire passer un fichier gpx mais comment , ?
    je remplace gpx par doc , ca va marcher ?

    Répondre à ce message

  • 14 mars 2013 10:50, par hungrybird écrire     UP  image

    Salut

    J’ai zippé un fichier que je joint en espérant ne pas avoir fait de bêtises .

    Répondre à ce message

  • 14 mars 2013 14:42, par yoruk écrire     UP Animateur

    Bonjour
    Effectivement il y a bien un problème de mise à l’échelle des WP. D’autres l’expliqueront bien mieux que moi, mais pour faire court, ces icônes représentant les WP sont des images, et leur format est fixe..

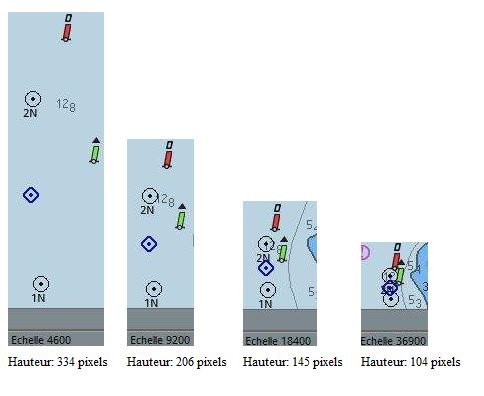

    Je vous jointe une démo, entre vos marque N1 et N2, j’ai inséré un WP classique en forme de diamant, puis j’ai fait jouer les échelles. Voir le copie d’écran jointe…

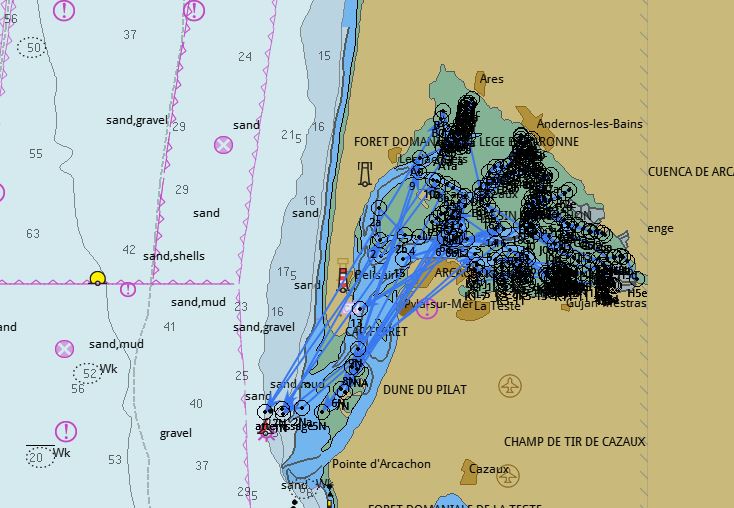

    Sur quelques WP, c’est tolérable, sur une multitude comme celles que vous nous avez expédié, c’est totalement illisible…
    Est-ce foutu pour autant ??? Je ne crois pas, et je vais vous faire une honnête proposition. On peut régler ce problème avec OpenCPN et l’option ‘’couches ‘’ (Layers). Il faudra ré-éclater les WP de façon logique pour les regrouper par zone. Puis sauvegarder ces zones en ‘’couches’’ que l’on active ou désactive à volonté, ce qui libère l’écran
    C’est beaucoup plus facile à faire qu’à expliquer. Néanmoins, l’occasion est belle de faire un petit tutoriel sur ce sujet, et utilisant vos WP.
    Si vous en êtes d’accord, je m’y atèle, vous n’aurez qu’à suivre ma démo, en faisant des observations… si vous le souhaitez… Bien sûr, tout le monde est bienvenu…
    Michel

    JPEG

    Répondre à ce message

  • 14 mars 2013 16:29, par hungrybird écrire     UP  image

    Merci !
    Peut-etre qu’un jour Opencpn prendra en compte ce problème comme d’autres logiciels .
    J’ai un autre petit souci avec les marques mais peut-etre faut-il ouvrir un autre fil .
    Le problème est lié au symbole que l’on peut attribuer à une marque , il n’y a pas de symboles de cardinales , pour les marques latérale on peut se débrouiller avec les symboles vert et rouge .

    Répondre à ce message

  • 14 mars 2013 17:10, par hungrybird écrire     UP  image

    Merci pour le lien !
    Il me semblait pourtant que j’avais bien fouillé , faut croire que non , c’est exactement ce que je cherchais !

    Répondre à ce message

  • 15 mars 2013 08:11, par yoruk écrire     UP Animateur

    Bonjour
    Si j’ai bien compris le fichier GPX issu d’un GPS Garmin a été retravaillé par le logiciel ’’EasyGPS 3.77’’
    J’arrive à le charger sur OpenCPN ou il s’affiche sous forme de route et des WP.

    Impossible ensuite des sauvegarder les WP par série géographique comme je le souhaitais...

    Si quelqu’un ayant plus d’expertise que moi sur les fichiers GPX, merci de me donner son avis
    Ce serait bien de pouvoir utiliser ces WP, car ils permettrons sur un espace ou la navigation demande de la précision (bassin d’Arcachon)de montrer la souplesse et la polyvalence du module de gestion des Routes et des WP

    Si, on ne peut récupérer ces WP, avec la permission de Hungrybird, je recréerai à la main, quelques WP au format lisible par OpenCPN, pour les besoins de la démonstration

    On pourra aussi monter et c’est spectaculaire, l’intérêt des cartes en fusion/transparences, même avec des CM93 exactes, ce qui semble être le cas dans cette région
    Michel

    Répondre à ce message

  • 15 mars 2013 12:18, par hungrybird écrire     UP  image

    Bonjours

    Le fichier à été récupéré avec ITN converter mais je ne pense pas que cela ait de l’importance .
    Je peux faire un petit fichier , le zipper et le joindre avec quelques uns des ces waypoints , en fait ce sont les marques latérales et cardinales du bassin d’Arcachon .

    J’ai encore un petit souci avec les marques/waypoints ( après j’arrête ) , peut-on « verrouiller » une marque ?
    C’est à dire faire en sorte que l’on ne puisse pas les déplacer par inadvertance lorsque l’on fait glisser la carte , j’ai posé la « main » sur un waypoint sans faire attention pour faire glisser la carte , résultat sa position à été perdue .

    Répondre à ce message

  • 15 mars 2013 16:06, par hungrybird écrire     UP  image

    Bonjours et merci !
    J’enrage de ne pas avoir vu la case à cocher pour le verrouillage .
    Bien sur Yoruk tu peux récupérer/utiliser le fichier ainsi que d’autres cependant il faut rester prudent , les bouées dans les passes bougent continuellement .

    Répondre à ce message

  • 15 mars 2013 18:00, par Nevermind écrire     UP

    Bonjour,

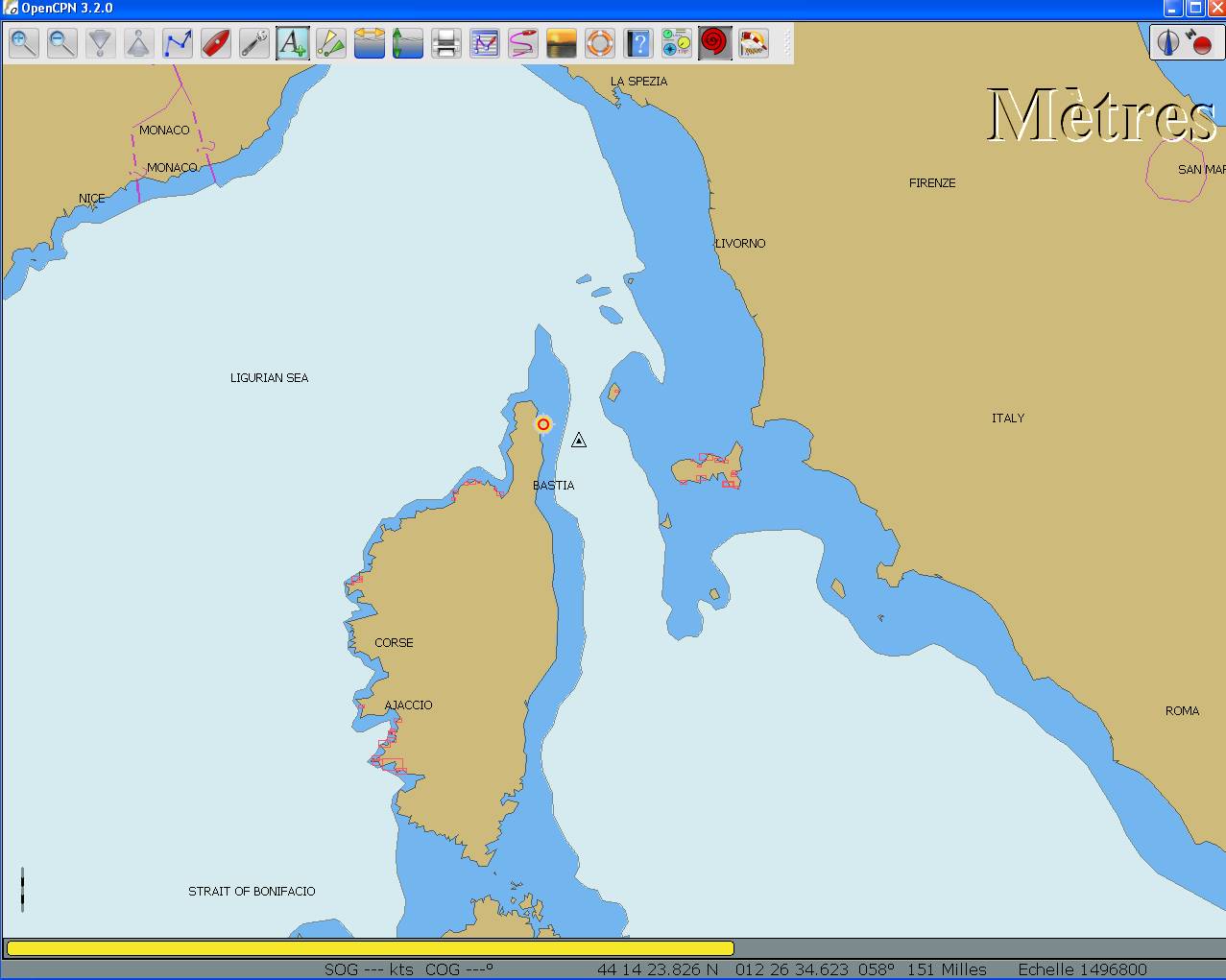

    Lorsque je crée un WP avec opencpn, la taille ne varie pas quelque soit l’échelle de la carte.
    Il en est de même pour tes WP importés.
    Comme l’a dit Michel, il faut les séparer en plusieurs couches.
    JP

    JPEG

    Répondre à ce message

  • 15 mars 2013 18:01, par Nevermind écrire     UP

    une autre échelle

    JPEG

    Répondre à ce message

  • 15 mars 2013 18:01, par Nevermind écrire     UP

    une troisième

    JPEG

    Répondre à ce message

  • 15 mars 2013 18:04, par Nevermind écrire     UP

    Lorsqu’on déplace un WP par erreur :

    ctrl+Z

    et il revient à sa place.
    JP

    Répondre à ce message

  • 19 mars 2013 07:37, par yoruk écrire     UP Animateur

    Bonjour
    Voilà, çà ne répondra pas directement au problème du réglage de taille des WP, mais montre que l’on peut facilement gérer une approche séquentielle de WP avec l’option ’’Couches’’

    http://www.plaisance-pratique.com/g...

    Michel

    Répondre à ce message

  • 19 mars 2013 08:18, par hungrybird écrire     UP  image

    Bonjours

    Effectivement c’est une solution ( tuto très bien fait ) pour régler le problème , merci !

    Répondre à ce message
