Sécuriser une approche de mouillage en 3D

La topologie peut avoir une grande importance, en navigation, mais surtout au mouillage. Vu sur une carte 2D un mouillage peut sembler très sécurisant, et révéler un piège si on l’on l’observe en 3 D. C’est ce qui nous est arrivé dans la nuit du 31 août au 1er septembre 2002, ou nous aurions très pu perdre le bateau, à Vathy, dans l’île de Kalimnos (Dodécanèse).

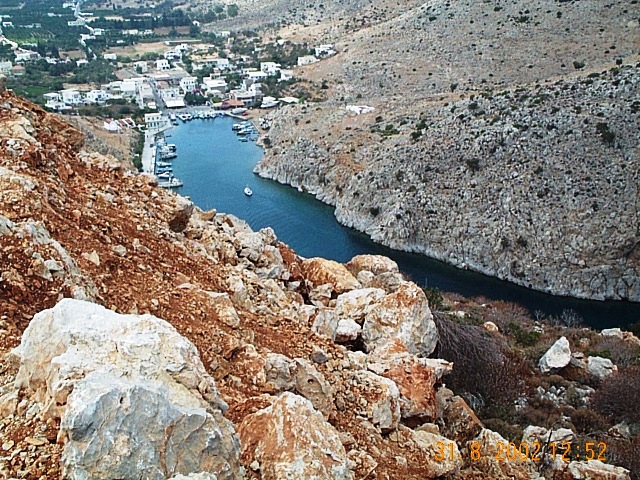

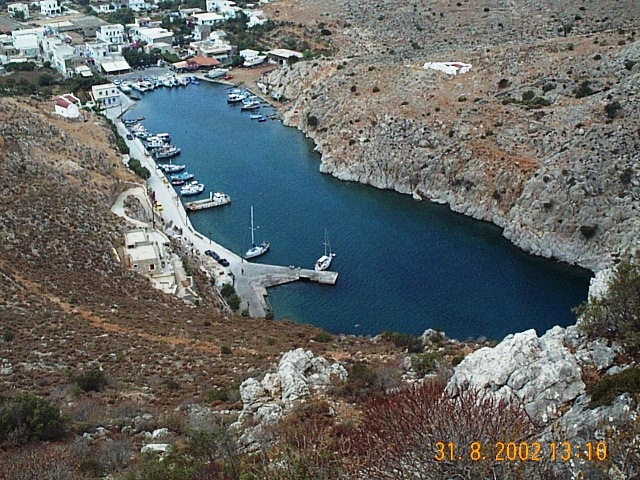

  • Arrivé dans la journée, le cadre est enchanteur
une grande ria, bien protégée des vents dominants un port agréable dans un cadre touristique maitrisé un mouillage idyllique, deux amarres au ponton, sur pendille
  • Le contrôle par Google Earth fera apparaître quelques défauts

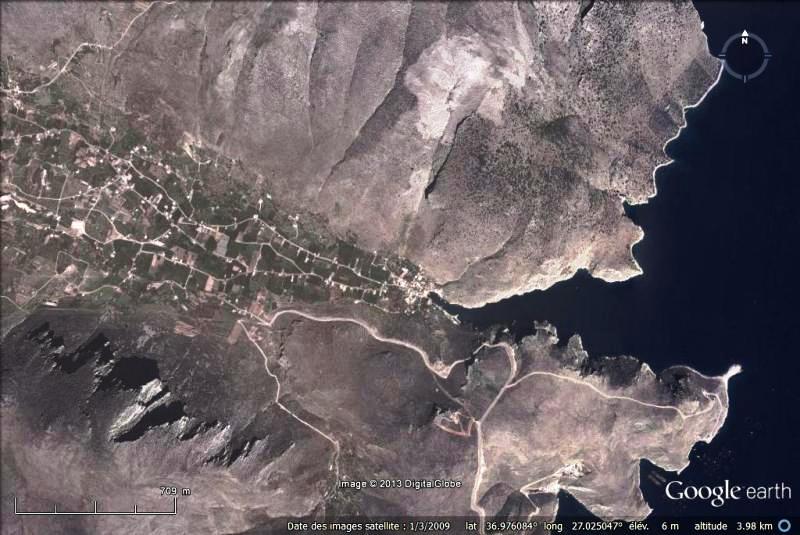

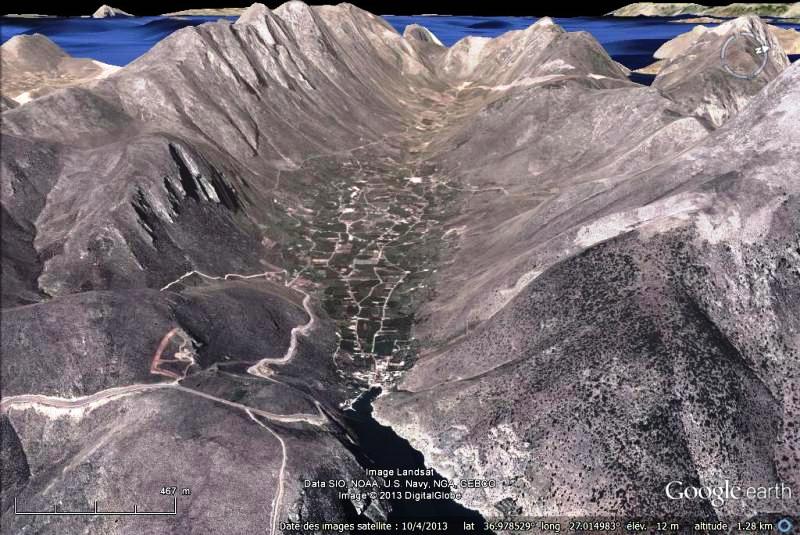

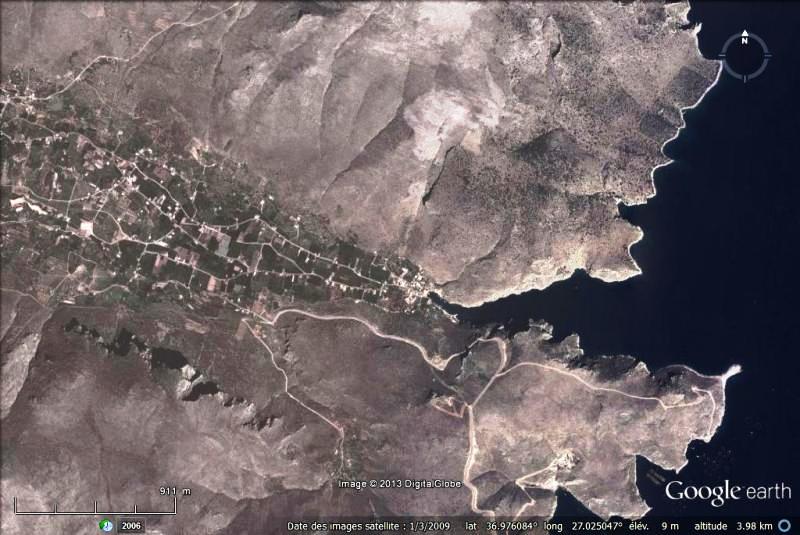

La vision Google Earth en 2 D confirme la qualité du mouillage En 3 D et vue du satellite, c’est encore bon, mais des détails apparaissent Mais… en 3 D , et un facteur d’élévation augmenté, c’est tout autre chose : c’est une usine à vent.

2ème exemple : le mouillage de Pedi en Simi

  • Le mouillage vu en 2D semble parfait, avec de bonnes profondeurs. Mais l’examen en 3D montre l’influence du thalweg au NW. La vision avec un facteur d’élévation augmenté à 2 montre les risques de rafales, l’après midi avec le Meltem soufflant de NW, renforcé et modifié par les thermiques...
JPEG - 56 ko

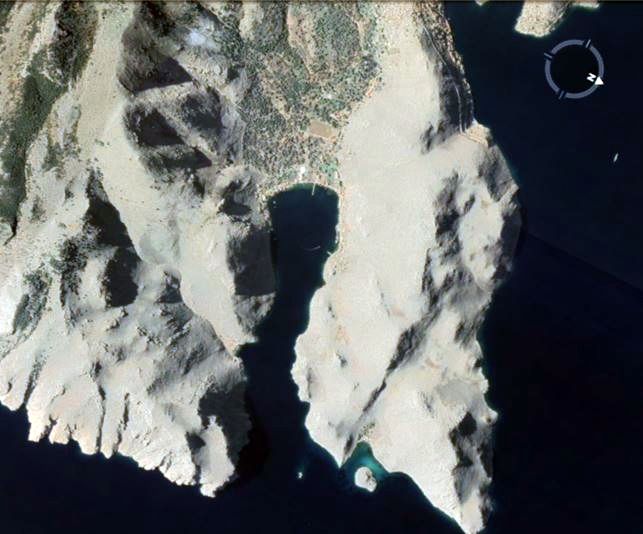

GE 2D
JPEG - 53.8 ko

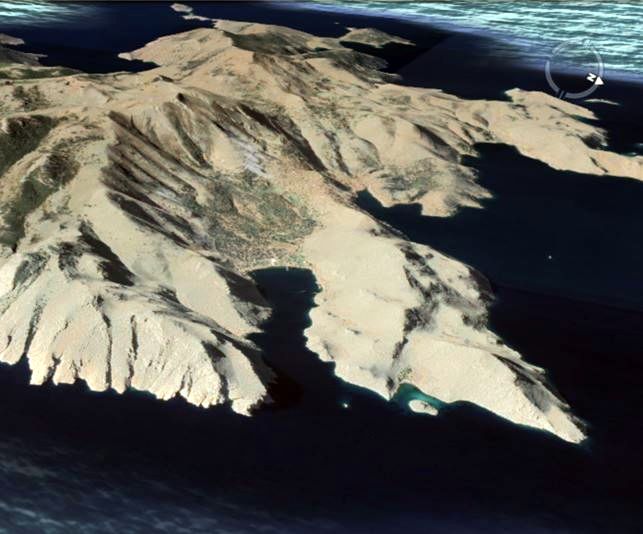

GE 3D facteur élévation 1
JPEG - 52.4 ko

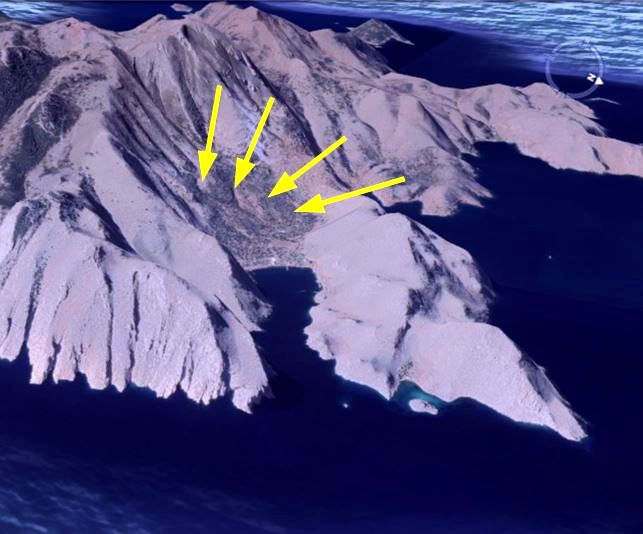

GE 3D facteur élévation 2

Comment paramétrer Google Earth pour faire jouer les variables l’altitude et d’azimut

  • Il faut d’abord régler des variables des options de vues 3 D. Pour ce faire :

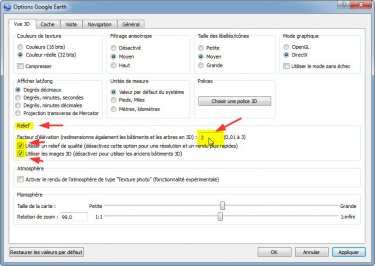

    • Dans la barre d’état de Google Earth : Outil => Options => Vue 3D
    • Dans Vue 3 D : voir le pavé Relief
      • Encocher l’option ‘’Facteur d’élévation’’ en lui donnant une valeur entre 1 et 3. Cette valeur accentuera ou diminuera l’effet de relief, suivant vous besoins.
      • Encocher les cases ‘’utiliser un relief de qualité’’ et ‘’utiliser les images 3 D’’
    • Options Google Earth_3D validez vos choix, par ‘’Appliquer’’, puis ‘’OK’’
  • Vous êtes sorti du menu option et vous pouvez traiter votre première image Google Earth en 3 D.
  • Attention à réinitialiser les options en 2 D si vous avez à faire des images en fusion/transparence par la suite… Sinon vous aurez des problèmes de présentation d’image.

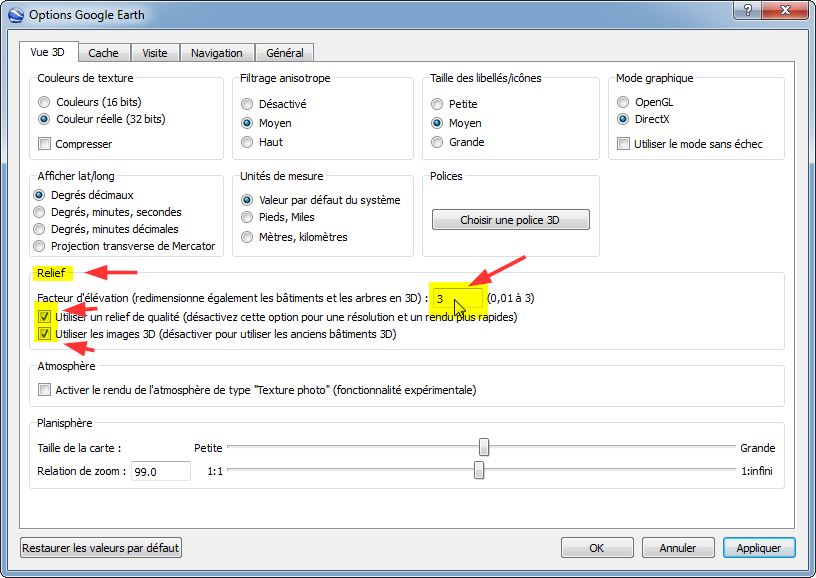

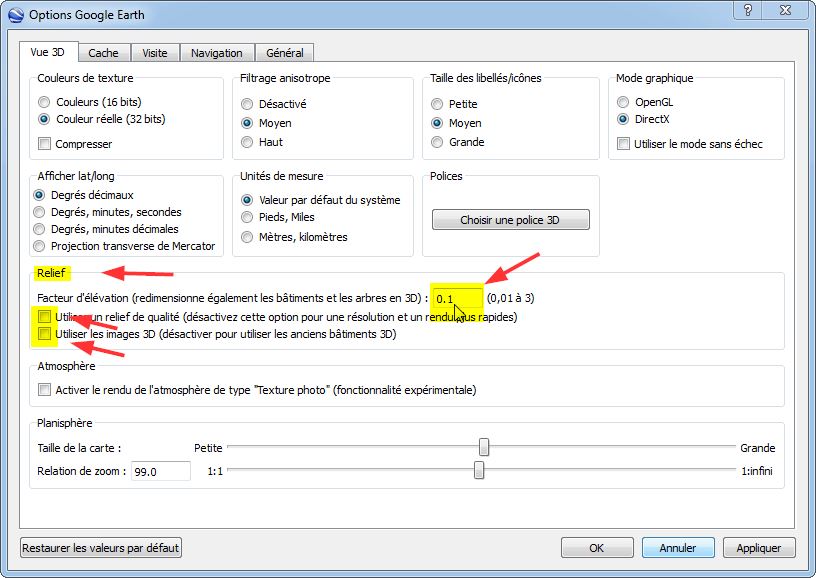

Les options Google Earth en 2 D sans relief Les option Google Earth en 3 D avec relief

Comment manipuler les commandes de mise en relief

  • Sous Windows W10, W7 et XP
    • Pour régler l’azimut de l’image : ‘’appuyer sur la touche Ctrl’’ tout faisant jouer la roulette de votre souris. Dans un sens, ou dans l’autre
    • Pour régler l’altitude du point de vue ‘’appuyer sur la touche MAJ’’ tout faisant jouer la roulette de votre souris. Dans un sens, ou dans l’autre

Sauvegarder votre belle image…

Dans la barre de menu de Google Earth

  • Fichier => enregistrer => enregistrer l’image => Donner un nom de fichier => enregistrer…
  • C’est dans la boite, vous aurez pu, avant de valider l’enregistrement, choisir un type de fichier , généralement c’est en JPEG, et dans quel répertoire…

Michel, Laorana, novembre 2013/aout 2021

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

11 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 3 novembre 2013 07:26, par yoruk écrire     UP Animateur

    La mémoire… peut défaillir, c’était il y a onze ans, il est vrai. Nous étions passés deux fois à Vathy. La première fin aout, ce sont les images indiquées dans le dossier, la deuxième, deux semaines plus tard, et c’est là où nous avons ramassé un orage.
    -
    Depuis nous savons que la ria de Vathy avec sa forme conique et le prolongement de la plaine encadrée de montagnes, orientée plein ouest, peut-être un piège redoutable par vents de secteur NE à SE.
    Vents rarissimes en été, mais que l’on peut trouver à l’automne avec des orages qui peuvent être dévastateurs. Nous n’avions à l’époque aucun moyen permettant une mise en 3 D du fjord. Aucune météo fiable non plus, du moins pour les risques d’orage court terme.
    -
    L’orage s’est levé dans la nuit, et la mer est rentrée plein Est, en plein dans l’axe du fjord, grossissant démesurément pour atteindre plus de 3 m dans le port (les vagues explosaient jusqu’à la hauteur du 2ème étage des maisons). Le petit quai était archi full avec une mer de travers, il était impossible de se dégager. Nous avons passé la nuit 3 H le moteur en avant toute, à fond, amarres au quai triplées, et le cul assis sur le rebord du tableau arrière pour repousser le bateau quand il redescendait. On n’est pas monté sur le quai !!!
    -
    Le lendemain, vers 5 H, aussi brutalement que ça avait commencé, c’était fini, et on a dégagé immédiatement. C’est la photo ci-dessous.
    -
    Quels enseignements ??? Si on ne connait pas un mouillage, ou un port, en situation météo douteuse, la mise en 3 D donne une vision immédiate des risques liés à la topologie… peu de risques sur les côtes plates, mais dans les régions accidentées, la Méditerranée en particulier, le risque n’est pas neutre…
    -
    Michel, Laorana, novembre 2013

    JPEG

    Répondre à ce message

  • Merci Michel, ça marche super !
    jp

    JPEG

    Répondre à ce message

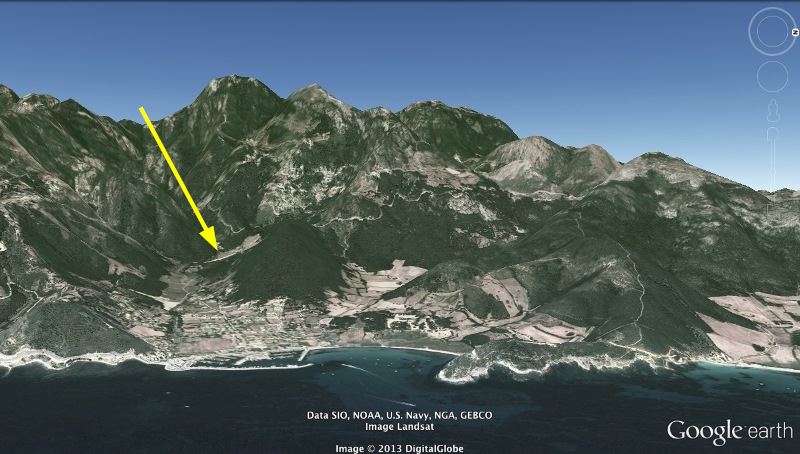

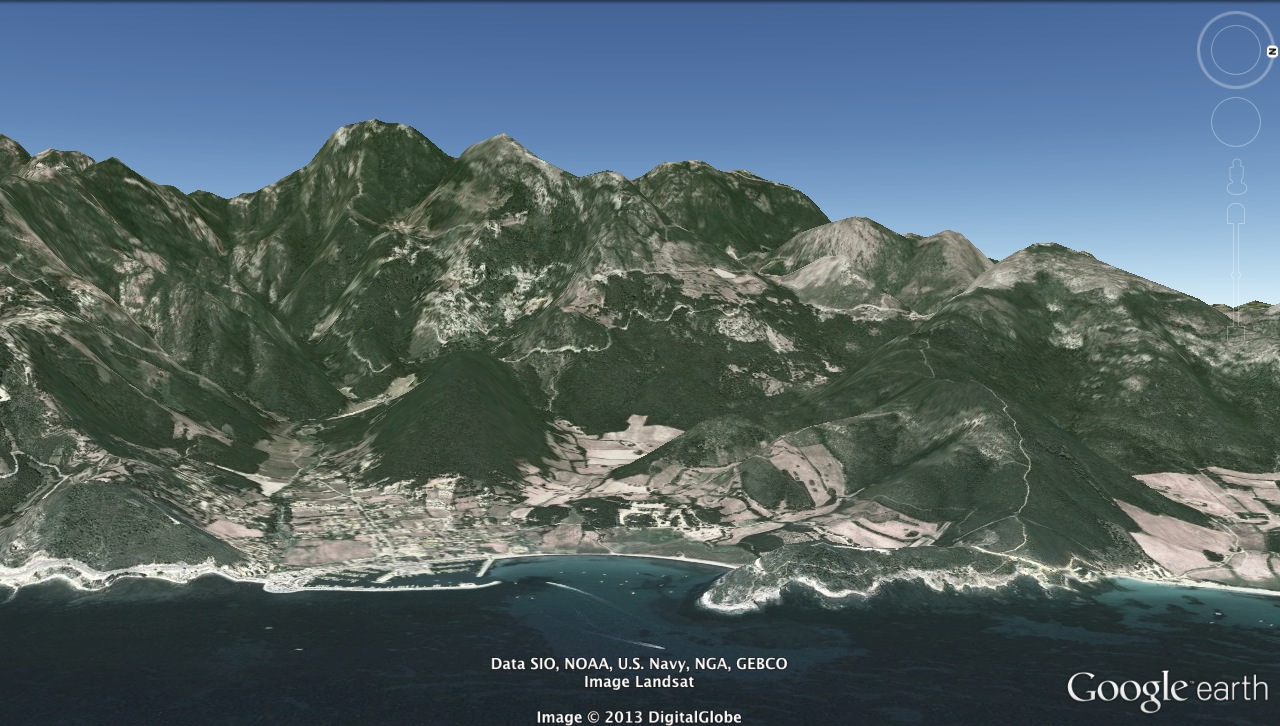

  • Et oui, en plus du vent d’ouest, il y a de l’ENE.
    Sur la flèche du bas le vent vient taper le relief à droite et rebondit :
    résultat les bateaux au mouillage font de l’essuie glace !!!

    Les rafales atteignent fréquement 50nds
    jp

    http://www.plaisance-pratique.com/z...

    JPEG

    Répondre à ce message

  • MàJ août 2021

    Le fichier a été mis à jour

    Répondre à ce message

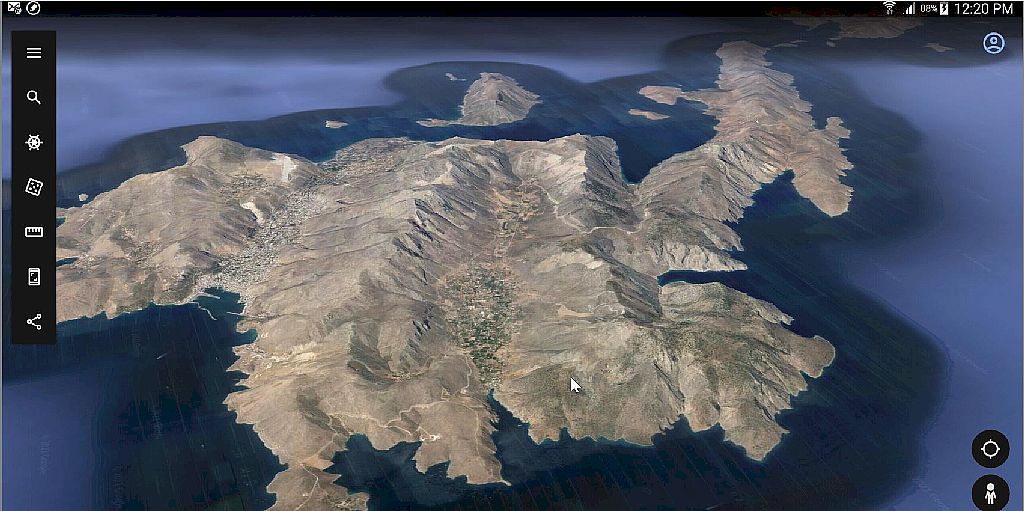

  • Bien que ce ne soit pas ma tasse de thé, en urgence, on peut obtenir une information avec une tablette android. Il suffit de demander un affichage 3D, et d’orienter l’écran Google Earth pour remonter une information plus parlante (voir la copie jointe)

    On est loin du potentiel développé sur un PC sous W10... mais enfin, ça peut dépanner...
    Michel

    JPEG

    Répondre à ce message

  • Passionnant ici en Islande. les vents catabatiques sont un danger majeur si on n’y prend pas garde.On a été pris dans des rafales à 40kt dans le port de Grundafjorður, après avoir écouté d’une oreille distraite le maitre du port qui parlait de « extremely strong winds » ! deux milles plus loin, le vent est tombé complètement.Merci pour la manip 3D !

    Répondre à ce message
