Interconnecter OpenCPN, Raymarine et Dasboard :

  • Matériels utilisés Raymarine
    • ST60+ WIND,
    • ST60+ TRIDATA,
    • ST6002,
    • INTERFACE PC/SEATALK/NMEA E85001
  • PC sous XP
    • OPENCPN 3.1.1206

  • Séquence :
    • Créer une liaison NMEA entre l’interface et le pc (les puristes vont s’affoler, mais j’ai pris du banal fil électrique 3 brins de 1,5 mm² , soudé sur une prise DB9 femelle et un adaptateur série /USB)

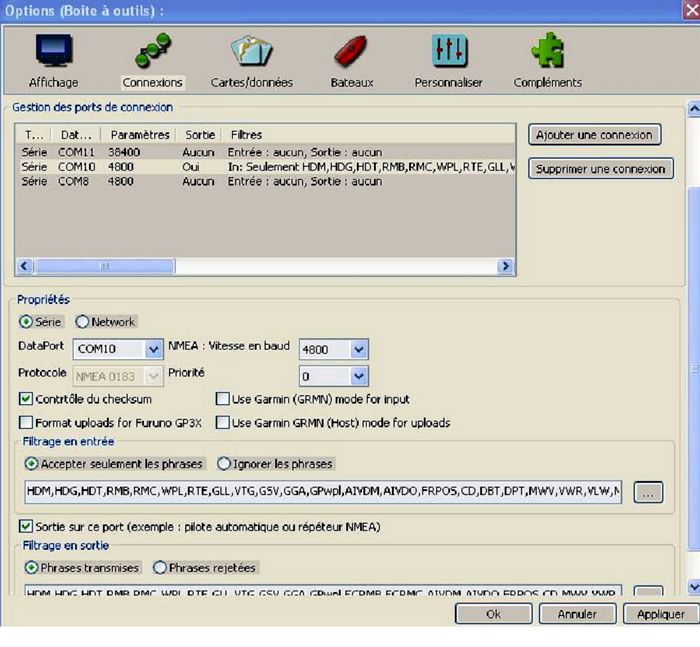

    • Dans la boite à outils :
      • Ajouter une connexion
      • Série
      • Port : choisir la connexion NMEA qui vient de l’interface n° du port com (com 10 dans l’exemple)
      • Vitesse 4800
      • Accepter seulement les phrases
  • Séquence :

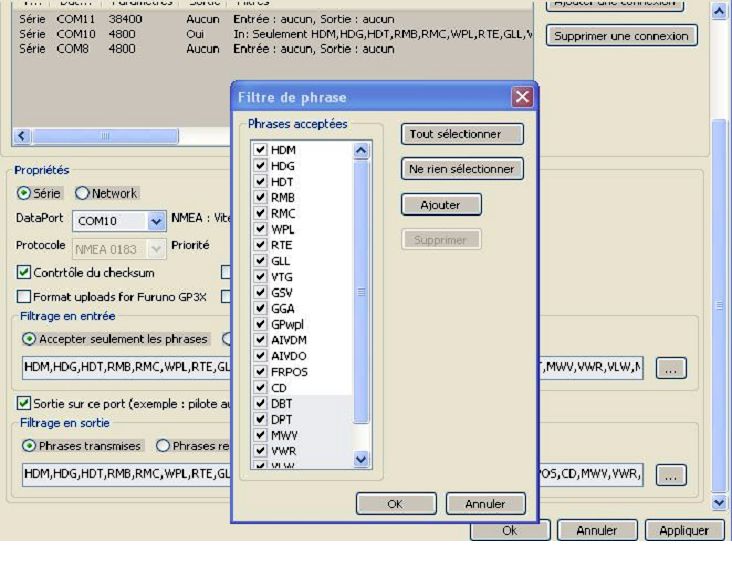

    • Dans la fenêtre filtre de phrase :
      • Tout sélectionner
      • Vous pouvez rajouter les phrases manquantes (c’est ce que j’ai fait)

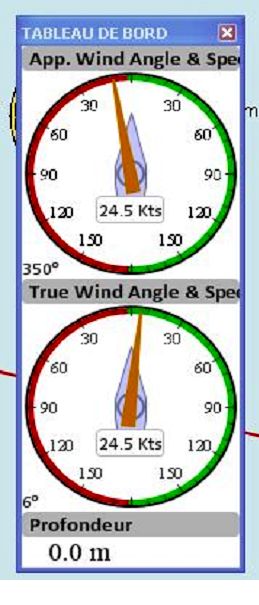

    • Dans le dashboard sélectionnez à votre convenance

  • Résultat sur l’image de droite

Aide mémoire : les phrases NMEA de l’interface Raymarine E85001 :

Télécharger ce document, taille 55.5 ko Document (PDF – 55.5 ko)

Il y a 1 documents disponibles.


1
55.5 ko
PHRASES-NMEA.pdf
