Opencpn et GribVersion imprimable de cet article Version imprimable

Publié Décembre 2012, (màj Décembre 2012) par : Epsilon77  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Bonjour,

J’ai un souci avec Opencpn et Zygrib, ils fonctionnent bien indépendamment l’un de l’autre.
Je n’arrive pas à avoir les Gribs sur Opencpn dernière version.
Lorsque je télécharge les gribs avec Zygrib ce dernier sauvegarde le téléchargement à l’adresse ci-dessous :
C :\Program Files (x86)\Zygrib 6.0.2\zyGrib_win\grib
Lorsque je vais manuellement voir ce fichier, il est vide, pourtant zygrib lit correctement ce fichier grib.
Lorsque je veux paramétrer la fonction Grib sur Opencpn, avec l’adresse ci-dessus, opencpn ne lit pas les fichiers Gribs, la fenêtre reste vide sans indication.
J’ai dû rater qq chose qq part mais quoi ?
Deuxième souci toujours avec Opencpn, lors que je vais sur un tutoriel, je n’ai pas les mêmes fonctions que dans le tutoriel :
Exemple : lorsque je fais un clic droit sur la barre d’outils il ne m’ouvre pas la dite fenêtre ?
Merci d’avance.
Cordialement.

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

52 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 12 décembre 2012 10:49, par Nevermind écrire     UP Animateur

    Bonjour,

    Commencez par créer un dossier météo sur le bureau par exemple
    enregistrer les fichiers zygirb dans ce dossier

    ouvrir la manche à air de opencpn
    dans le fenêtre choisir le fichier météo précédemment crée (clic sur l’icône à droite )
    éventuellement sélectionner à nouveau le dossier météo pour le réactualiser

    sélectionner le fichier zygrib
    et surtout le développer avec la flèche à gauche
    sélectionner une fichier date

    Et ça fonctionne !
    JP

    PNG

    Répondre à ce message

  • 12 décembre 2012 12:16, par Nevermind écrire     UP Animateur

    Tu peux aussi avoir les vagues.

    open cpn v 3.1.1206 et MAC

    Mais cela fonctionne avec l’ancienne.

    PNG

    Répondre à ce message

  • 12 décembre 2012 18:30, par Nevermind écrire     UP Animateur

    Voilà ton coin, avec une flèche grib en haut à gauche.

    tu cliques sur l’icône dossier
    tu sélectionnes le dossier fichiers grib puisque tu l’as appelé comme ça
    tu cliques sur +
    tu sélectionnes le fichier

    Fait exactement cela.

    jp

    Répondre à ce message

  • 12 décembre 2012 18:34, par Nevermind écrire     UP Animateur

    Sur ta capture d’image , tu as une flèche grib sous la manche à air

    Je ne l’avais pas vu avant.

    JP

    Répondre à ce message

  • 12 décembre 2012 19:53, par yoruk écrire     UP Animateur

    Bonsoir
    Je prends le train au vol…. Jean Paul raison, c’est un bête problème de zoom. Evoikos Kolpos, d’où vient la copie d’écran de Epsilon77 ;n’est pas couverte par les barbules de OpenCPN.
    Ci-joint un PDF et trois copies d’écran pour cette zone


    • la 1ère montre Evoikos Kolpos élargi, et on aperçoit bien les barbules
    • la 2ème montre la même zone avec OpenCPN , les barbules sont aussi présentes
    • Pour la 3ème, la zone à petite échelle masque les barbules. C’est la même échelle que celle de Epsilon77

    A mon avis, çà montre bien deux choses : les gribs, dans cette région ne sont indicatifs d’une tendance qu’à grande échelle. A petite échelle, Les météo locales telles Poséidon, sont absolument nécessaire.
    Le démo met aussi en évidence la faiblesse du plugin Grib OpenCPN. Mieux vaut, et de loin utiliser l’interface zyGrib
    Cordialement
    Michel

    Répondre à ce message

  • 12 décembre 2012 21:30, par Epsilon77 écrire     UP  image

    Merci de vos explications,

    je penche pour la solution de Michel, plugin Grib et Opencpn pas en adéquation.

    Car j’ai tout tenté sans succès, si c’est pour avoir deux ou trois barbules par forcement dans la zone de navigation concernée, autant s’en passer.

    Merci à tous de vos réponses et aides.

    Cordialement.

    Répondre à ce message

  • 12 décembre 2012 22:47, par Nevermind écrire     UP Animateur

    Poseidon pas mieux.

    PNG

    Répondre à ce message

  • 13 décembre 2012 09:16, par yoruk écrire     UP Animateur

    Bonjour
    La date de mise à jour de zyGrib et OpenCPN, ont peu d’influence (en fait aucune), sur la définition des barbules à l’écran. En fait, elles dépendent du modèle adopté par zyGrib : GFS/NOAA, dont les points de calcul (les maillages) s’effectuent tous les 29 km. Voir sur la copie d’écran jointe, les points de maillage s’inscrivant sur les barbules. zyGrib => données => options => afficher la grille grib, ou, ‘’CTRL + X’’
    Le modèle GFS, relativement ancien, offre un avantage pour nous, il est léger et facilement compressible, ce que réalise parfaitement zyGrib avec qui on peut télécharger des fichiers relativement légers, et paramétrables (durée, fonctions, types de données etc…)
    Poseidon utilise un modèle évolué : GFS/NCEP, avec une définition plus fine : 5 km. Fatalement plus précise, mais aussi bien plus lourde à télécharger. De ce point de vue, et pour ceux qui naviguent près des côtes, ce qui est la cas en méditerranée orientale, la solution vient maintenant des performances des liaisons 3G, permettant de naviguer pratiquement en ligne.
    D’expérience, et on a pu le montrer cet été, une interprétation raisonnée, et critique des données de zyGrib, permettent parfaitement d’anticiper les grands phénomènes météo, du moins pour cette région méditerranéenne.

    http://www.stw.fr/forumstw/quest_an...&s_st_row=1->Fil STW sur les previsions zyGrib

    http://www.eauxturquoises.fr/oturq/...
    Cordialement
    Michel

    JPEG

    Répondre à ce message

    • 13 décembre 2012 14:47, par yvesD écrire     UP     Ce message répond à ... Animateur

      Je confirme les propos de Michel : le modèle GFS du NOAA pour la Grèce est un modèle de l’échelle synoptique, avec des barbules sur la grille du maille tous les 100 à 30km et rigoureusement rien entre les points de la grille : l’interpolation n’a aucun fondement autre que commercial.
      A l’inverse Poseidon (et aussi les produits navimail - payants - de météo-france, mais pour la Grèce on est aux frontières géographiques du modèle Arome ou Aladin) sont des modèles de la méso-échelle (maillage tournant autour de 10km ou moins) et qui prennent en compte les phénomènes locaux (relief, trait de cote, convection verticale, modèles dit non hydrostatiques aka NH) dont les résultats locaux sont le plus souvent bluffants.
      Sur les modèles meso-NH il faut tout de même noter que - portant sur un domaine géographique limité - ils doivent être initialisé (aux frontières du domaine, au contour) avec des données issues d’un modèle planétaire et que donc la qualité des résultats meso-NH dépend de la qualité (souvent excellente) du modèle synoptique d’initialisation (GFS dans le cas de Poseidon, ECMWF et Arpège pour Arome). Si ce modèle initial passe à coté de la réalité (ça arrive) la prévision fine sera farce.
      De plus il faut noter accessoirement qu’à cause du nombre et de l’extrême proximité des points prévus du maillage, la vérification - et donc le réglage et/ou la validation du modèle - par rapport à la vraie vie est très délicate.

      Frank Singleton (une sommité, à toujours consulter en cas de doute) précise sur son site (ici et ) les réserves qu’il émet sur la qualité des prévisions issues de meso-NH

      Répondre à ce message

  • 26 janvier 2013 16:40, par Nevermind écrire     UP Animateur

    Bonjour,
    Est ce que vous connaissez un moyen pour transformer un fichier grib arrivant par fax, avec la BLU par exemple, en fichier grib pour l’exploiter sur opncpn ?

    J’ai une BLU avec MScan, je reçois les RTTY décodé sous forme de texte sur PC et météo fax sous forme de fichiers.
    N’étant pas sur le bateau, je ne peux pas vous dire quelle est l’extension de ce fichier.

    Apparemment, un certain “NOHAL” (Cruiser) l’aurait fait, vous le connaissez peut-être.
    Merci.
    JP

    Répondre à ce message

    • 26 janvier 2013 16:54, par Robert écrire     UP     Ce message répond à ...

      Peux tu préciser si le fichier grib reçu de cette façon est une image ou un fichier numérique grib habituel à décoder ?

      Si le fichier Grib reçu par météofax est l’ image d’un trait de côte (carte) avec les flèches « vent », alors il faut probablement géo-référencer cette image (comme on le fait pour une image de carte scannée) pour la superposer à la carte dans OpenCpn. Cela paraît lourd ....

      Répondre à ce message

      • 26 janvier 2013 17:13, par Nevermind écrire     UP     Ce message répond à ... Animateur

        Il est sous forme de fax avec la cote découpée, soit des barbules, soit des isobares et les pressions .
        Il y a une cartouche avec les infos sur le coté.

        Regarde ce qu’on peut en faire :

        la photo vient de Cagney

        PNG

        Répondre à ce message

        • 26 janvier 2013 17:29, par Robert écrire     UP     Ce message répond à ...

          A mon avis, la seule solution de le géoréférencer grossièrement en Longitude-Latitude avec 2 coins opposés et de s’en servir comme une carte raster dans OpenCPN.

          Je ne sais pas si OpenCPN fournit un outil de géoréférencement d’une image bitmap. Sinon, on peut prendre l’outil de géoréférencement d’une image bitmap de SeaClear ou d’autres logiciels de géoréférencement gratuits : http://www.plaisance-pratique.com/r...

          As-tu le lien exact ou le texte du message de Cagney qui indique la méthode qu’il a utilisée ?

          Répondre à ce message

          • 26 janvier 2013 17:47, par Nevermind écrire     UP     Ce message répond à ... Animateur
            • 26 janvier 2013 18:02, par Robert écrire     UP     Ce message répond à ...

              OK, c’est bien ce que je pensais : il transforme les images fax en fichiers « kap », c’est à dire en carte raster « bsb » ordinaires qu’OpenCPN (ou tout autre logiciel de navigation) peut visualiser. Nohal avait mis un robot sur son serveur fournissant automatiquement les gribs du jour sous format BSB, ce qui suppose une connexion Web à haut débit à bord.

              On pourrait faire cela à bord en autonome grâce à la technique de l’article PTP cité dans mon message précédent.

              Répondre à ce message

              • 26 janvier 2013 18:15, par yoruk écrire     UP     Ce message répond à ... Animateur

                euh... quel intérêt ???
                Déjà que MSCAN en fax est délicat à régler....non ???

                Répondre à ce message

                • 26 janvier 2013 22:01, par Nevermind écrire     UP     Ce message répond à ... Animateur

                  Pas vraiment difficile à régler MScan, je l’ai pas sous les yeux mais je te donnerai les paramètres la prochaine fois que je suis sur le bateau.
                  un paramètre important : réglage des droites des cartes
                  horaires des zones en Med

                  Mais tu as peut-être déjà tout ça.

                  L’intérêt que j’y vois, ce sont les cartes avec l’évolution des différentes perturbation sur route longue. Mais bon cela reste à voir.
                  Comme dit Yves : il faut parfois rester simple !!!!!
                  jp

                  Répondre à ce message

          • 26 janvier 2013 18:12, par Nevermind écrire     UP     Ce message répond à ... Animateur

            Normalement dans la cartouche en bas à gauche (de mémoire), il y a les coordonnées de la cartes qui viennent de
            Hamburg Germany 3855 7880 13882.5 pour les fax et
            4583 7646 10100.8 pour les RTTY .

            Je n’ai jamais réussi à accrocher d’autres stations en Med.
            Donc avec les programmes pour transformer des bitmap (comme des cartes photocopiées), on doit pouvoir les faire en .kap.

            JP

            Répondre à ce message

          • géoréférencer grossièrement en Longitude-Latitude avec 2 coins opposés et de s’en servir comme une carte raster dans OpenCPN

            Oui bien sur, c’est l’approche économique. Il faut pouvoir affecter un facteur de transparence à la « carte raster » obtenue.

            Quelques remarques :

            • Les trois grands producteurs de fax (MetOffice/Bracknell ; DWD Pineberg et NOAA Miami et autres) dessinent le résultat de leur expertise sur des fonds de carte en diverse projection, ainsi DWD produit aussi du polaire, NOOA utilise plusieurs fonds (plusieurs projections ?)il y a sans doute du mercator chez les autres. Va falloir ressortir la tangente hyperbolique
            • certains producteurs font du jpeg (dont météo france avec ses pre-iso je crois), dommage de ne pas pouvoir le visualiser
            • dans presque tous les cas les cartes expertisées sont diffusée aussi en pdf « vectoriel », de bien meilleure qualité quele bitmap fax. Il faut rasteriser avant de changer de projection
            • on (le navigateur) trouvera commode de synchroniser les échéances des « cartes raster » avec celles des affichages grib. On s’achemine doucement vers une usine à gaz propre à titiller les geek. Kiss (keep it small and simple) ?

            Bien sur les boites à outils de l’internet regorgent (ah ?) de ce qu’il faut pour chaque étape mais reste pas mal de pain à geek sur la planche
            Vaste projet !

            PS : bien sur les techniciens des organismes météo on tout ça sur leur station de travail pour comparer les diverse productions et aiguillonner leur sens critique (station rapsodie pour meteo-france, je crois)

            Répondre à ce message

  • 26 janvier 2013 17:29, par Nevermind écrire     UP Animateur

    Une autre question :
    peut-on transformer des fichiers Kml en grib ?

    Comme pour les météofax,ce sont des fichiers qui sont traités comme des cartes et non comme des gribs.
    JP

    Répondre à ce message

  • 26 janvier 2013 18:32, par Nevermind écrire     UP Animateur

    Est ce que vous connaissez cette méthode qui permet de comparer des fichiers grib et météo fax ?

    http://wiki.virtual-loup-de-mer.org...

    Répondre à ce message

  • 28 janvier 2013 10:10, par fulup écrire     UP

    Même type de soucis, malgré le fait que les librairies de décompression sont installées il n’est pas possible de sélectionner un fichier uploadé par zyGrib. Les fichiers grib restent désespérément grisé et non sélectionnables.

    Linux Ubuntu 10.10 OpenCPN beta 3.1.1309 et zyGrib 6.1.1

    PNG

    Répondre à ce message

    • 28 janvier 2013 11:14, par yoruk écrire     UP     Ce message répond à ... Animateur

      Bonjour
      Pour Ubuntu j’aurai du mal à le dire, par contre sans problème pour W7 (pour une fois :-) ).
      A noter qu’il faut impérativement avoir téléchargé le fichier zyGrib avant d’ouvrir OpenCPN. Si on télécharge le grib pendant une cession ouverte d’OpenCPN, il ne saura pas le lire de suite.

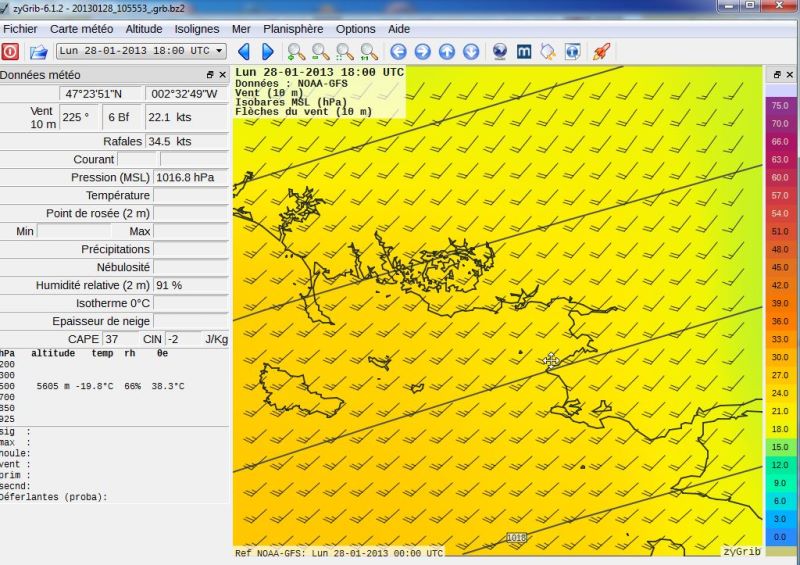

      J’ai mis une copie d’’écran jointe, d’abord parce que le temps qu’il fait en baie de Vilaine m’intéresse depuis la lointaine Asie :-O
      Et puis çà me permet de montrer le décalage d’affichage avec le même fichier lu par l’interface zyGrib... pour moi il n’y a pas photo...
      Michel

      JPEG

      Répondre à ce message

  • 28 janvier 2013 14:00, par fulup écrire     UP

    Je viens de faire le test ca ne change rien que le fichier soit chargé avant ou après le lancement d’OpenCPN :’-(

    Pour l’écart entre les interfaces graphiques je suis d’accord et je n’ai jamais réussi à utiliser OpenCPN pour les gribs, mais j’espère toujours que dans une nouvelle version ça finira par progresser.

    Répondre à ce message

    • 28 janvier 2013 19:17, par Nevermind écrire     UP     Ce message répond à ... Animateur

      Bonjour,
      Dans cette configuration :

      opencpn ouvert
      fenêtre grib ouverte

      On charge le nouveau fichier grib

      celui ci n’apparait pas systématiquement dans la fenêtre grib d’opencpn

      Il faut cliquer en haut à droite sur le dossier et recharger les fichiers gribs

      JP

      JPEG

      Répondre à ce message

      • 13 avril 2013 16:08, par Epsilon77 écrire     UP     Ce message répond à ...  image

        Merci de ton message, mais les fichiers n’apparaissent pas, ni dans zygrib/grib ni quand je demande à l’ordi de les rechercher.

        Du fait qu’ils apparaissent nul part je ne peux pas les télécharger dans opencpn même en donnant la bonne adresse opencpn ne le trouve pas plus que moi.

        Ils apparaissent seulement au moment du telechargement dans l’application Zygrib et dans le bon fichier, après ils disparaissent de toutes recherches.
        Sont-ils stockés ailleurs sous un autre nom ???? ou y a t-il un problème d’antivirus ou de firewall ???

        Merci

        Répondre à ce message

  • 14 avril 2013 16:59, par pancrace écrire     UP  image

    Bonjour,

    pour ne pas ajouter un nouveau fil, je pose ici ma question :
    Je viens d’installer OpenCPN 3.2.0, paquet Debian/Ubuntu. (32 bits car laptop de 8ans sous Debian Squeeze)
    Aussi :
    dans les compléments, j’ai bien le dashboard, mais pas celui de lecture Grib .

    Merci pour une piste à suivre.

    Pancrace

    Répondre à ce message

  • 14 avril 2013 17:19, par Nevermind écrire     UP Animateur

    La réponse est sur cruiser forum, mais je n’arrive pas à copier le lien avec l’iPhone.
    Michel peut être ?
    jp

    Répondre à ce message
