• Installation moteur 27 octobre 2014 08:15, par Négofol

  Animateur

  Pas tout jeune votre beau bateau : si je me souviens bien, le 965 est un ketch à bouchain vif, grand frère du Faraman et il doit dater de 1960 ou à peu près : je me souviens en avoir vu en Méditerranée quand je débutais en dériveur... C’était un bateau en contreplaqué : comment a-t-il vieilli ? Des bateaux de cet âge en CTP deviennent rares !
  Pou en revenir à la question posée, il est effectivement donné 13° comme angle maximal d’installation du moteur. Le problème est essentiellement au niveau lubrification : avec un angle supérieur la pompe de graissage peut désamorcer dans les mouvements du navire et des fuites d’huile apparaître au palier arrière, entre autres problèmes. Ne pas oublier qu’en route au moteur, l’arrière du bateau a tendance à s’enfoncer et cet angle augmente encore.

  A ma connaissance il n’y a qu’une solution pour respecter les préconisation constructeurs dans votre cas : intercaler un arbre intermédiaire à joints homocinétiques, solution par ailleurs excellente pour la réduction des vibrations, mais d’un coût et d’un encombrement significatifs.

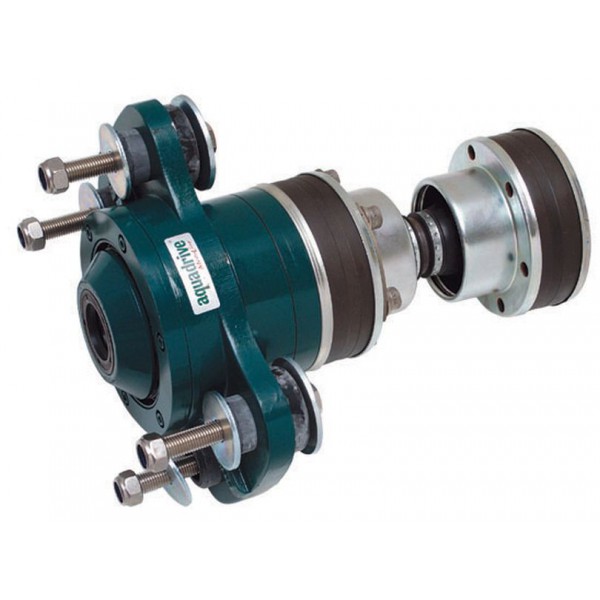

  Plusieurs marques existent ; une des plus connue étant AQUADRIVE fabriqué par GKN : ce sont les mêmes joints homocinétiques qu’on trouve sur les arbres de transmission entre le différentiel et les roues des voitures. Autre marque PYTHON-DRIVE de DINTRA, produit quasiment identique.
  http://www.maucour.fr/photo/fiche-93.pdf

  Ce modèle pourrait convenir : http://www.gknservice.com/fileadmin...

  Un AQUADRIVE admet un désalignement de l’ordre de 8 ° par joint, soit 16 ° en tout, ce qui vous permet d’installer le moteur à l’angle optimum de 8 ° sans aucun problème et en plus, plus jamais de problème d’alignement d’arbre.
  Ce produit est vendu par de nombreux fournisseurs à des prix assez variables. Dans votre cas, un exemple :
  http://www.twmarine.co.uk/20100A%20... soit environ 700 € TTC... Vetus annonce 1 100 € TTC... Il existe des adaptateurs pour la sortie de tous les réducteurs courants.

  Attention, pour un décalage de plusieurs degrés, l’installation d’un palier de poussée fixe du type inclus dans l’Aquadrive est nécessaire : il est totalement illusoire de croire que l’installation d’un simple joint souple en sortie de réducteur suffira, vus les efforts importants. Certains mécaniciens inconscients le proposent parfois.



  Répondre à ce message

  • Installation moteur 27 octobre 2014 08:19, par Négofol         Ce message répond à ...

    Animateur

    Il existe aussi des produits similaires à base de joints souples en élastomère, un peu moins tolérants angulairement.

    http://www.centa.info/cf-agm ou http://www.centa.info/?show=product...



    Répondre à ce message

  • Installation moteur 27 octobre 2014 20:13, par lolo         Ce message répond à ...

    Merci pour votre réponse précise et rapide.
    Vous êtes la première personne que je rencontre qui connait mon bateau ça fait vraiment très plaisir ! Il a été acheté à sec et je dois donc avouer que je ne l’ai même jamais vu en mer, vous avez donc un avantage sur moi. Le 965 existait en deux versions : stratifier et non stratifié. Je possède la version stratifié et heureusement car après ttes ces années le contre-plaqué n’est en effet pas indemne... Pas sur qu’il reste encore aujourd’hui des versions de l’époque non stratifié. Mais tt cela ce répare ou plutôt devrais-je dire ce change !
    Un système type aquadrive est en effet la solution malheureusement trop onéreuse pour ma bourse, de plus ce système m’oblige à avancer le moteur de 30 bon cm ce qui ne me convient pas du tt non plus.
    Une idée en l’air : un cardan de camion adapté (bricolé pour le moteur) ne pourrait-il pas convenir ?

    Merci.

    Répondre à ce message

    • Installation moteur 27 octobre 2014 21:23, par Négofol         Ce message répond à ...

      Animateur

      Comme je le signale, un seul cardan en sortie moteur ne convient pas pour plusieurs raisons : d’abord, il faut reprendre la poussée de l’hélice et un cardan n’est pas du tout prévu pour. Le montage avec un seul cardan supposerait d’ailleurs que les axes de l’arbre d’hélice et de la sortie moteur soient concourants, mais à un angle, ce qui rendrait le positionnement exact du moteur impossible à réaliser : c’est déjà assez compliqué lorsqu’on veut les aligner... par ailleurs, un seul cardan ne peut pas assurer l’homocinétisme et va générer des vibrations très importantes pouvant aller jusqu’à la destruction du matériel. Deux cardans peuvent assurer l’homocinétisme, mais vont être plus encombrants qu’un Aquadrive ou équivalent

      C’est pourquoi tous les fabricants de ce type de matériel proposent un palier de poussée fixe qui reprend la poussée de l’hélice et un arbre avec deux cardans entre moteur et palier, exactement comme sur une voiture il existe un palier de roue qui reprend les efforts et un arbre entre l’axe de roue et le différentiel. L’arbre est d’ailleurs muni de cannelures qui permettent une légère variation de longueur lors des mouvements du moteur sur ses silent-blocks.

      Quand à réaliser ce type de matériel soi-même, j’ai connu un plaisancier, propriétaire d’une boîte de mécanique, qui y avait pensé, mais avait assez vite réalisé que ça lui coûterait plus cher en composants que le produit commercial, qui profite des gains de coûts de composants automobile de grande série. La puissance de votre moteur relève d’ailleurs plus de composants de petite voiture que de camions.

      Ce type de matériel est beaucoup plus complexe et délicat qu’il ne paraît et relève de la mécanique de précision pour maîtriser jeux et vibrations. Vous êtes en présence de masses importantes tournant à plus de 1 000 t/mn et le bricolage peut être dangereux...

      Quant à votre bateau, je me souviens en avoir vu un ou deux, mais me souviens surtout du Faraman qui était à l’époque un concurrent très sérieux en Classe III du RORC en Méditerranée, contre le bateau où je faisais mes débuts d’équipier...

      Il existerait une autre solution en fait : utiliser un inverseur avec une sortie désaxée vers le bas, qui permet de reprendre un angle de 7 ou 8 °, mais cette solution, courante par exemple chez Volvo, ne semble pas exister chez Yanmar.

      Répondre à ce message

• Installation moteur 27 octobre 2014 21:42, par Négofol

  Animateur

  Image du type d’inverseur dont je parle ci-dessus :

  (ici Hurth ZF HBW150A).
