• Furuno 1623 27 avril 2012 10:29, par Pil-Poil

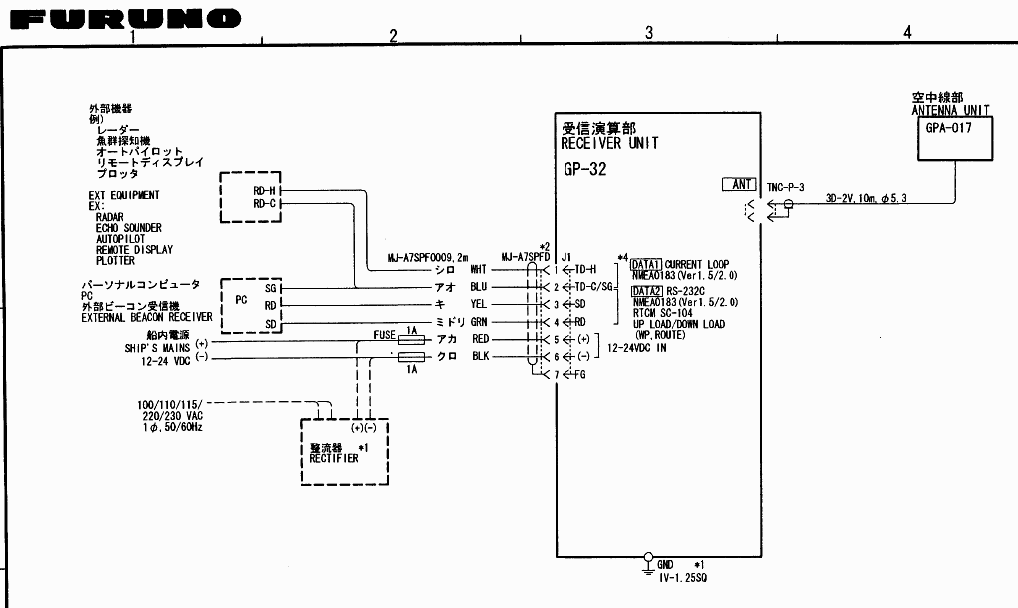

  J’ai constaté que sur les deux appareils « Furuno » (GP32 et Navtext) que je possède, les connecteurs étaient identiques et interchangeables, avec le même câblage sur le connecteur d’alimentation + NMEA (connecteur rond multibroche).

  Je n’ai pas le radar, mais s’il le câblage est le même que celui des Navtex et GPS, à tout hasard je joins le câblage identique de mes « Furunos ».



  Répondre à ce message

  • Furuno 1623 27 avril 2012 10:48, par Nevermind         Ce message répond à ...

    Merci.
    J’ai le plan de câblage du radar, c’est le type de prise (connecteur) que je recherche pour un branchement perso. Jp

    Répondre à ce message

• Furuno 1623 7 juin 2018 12:50, par Jean S/Y Pfoumf

  bonjour,
  je souhaite connecter un radar M1623 en NMEA/série sur un PC pour mettre à jour le logiciel avec la dernière release de 2006.
  J’ai le même type de câblage que sur le schéma plus haut qui correspond à la documentation du M1623.
  J’ai juste besoin d’identifier le RX et le TX du câble Furuno mais j’avoue rester perplexe devant le-dit schéma.
  Si vous avez réalisé une connexion, pouvez-vous me préciser quels sont les fils à utiliser.
  Merci.

  Jean

  Répondre à ce message

  • Furuno 1623 8 juin 2018 10:23, par Nevermind         Ce message répond à ...

    Bonjour,
    en principe la sortie c’est le fil jaune, mais sur ce modèle, vous n’aurez sur cette sortie que la latitude et longitude.
    Il n’y a pas de possibilité de le brancher sur sur un PC.
    Cordialement.
    Jean Paul

    Répondre à ce message

• Furuno 1623 : identifier Rx et Tx 8 juin 2018 12:03, par yvesD

  Animateur

  Eternel problème que ce R ou ce T, car on ne sait où on se place par rapport à qui ? le producteur (ici le 1623) ou le consommateur (ici le PC).
  En pratique à chaque nouveau raccordement il me faut identifier le Rx et le Tx, le GND étant par chance très souvent clairement idéntifié. Je branche un multimètre à affichage numérique (sans l’inertie de l’aiguille des multimètres historiques) sur l’un des deux fils et je le règle sur la position DC. Si je vois l’affichage bagauter rapidement (illisible, inexploitable, bien sur) c’est que l’autre extrémité envoie des phrases NMEA. Dans le cas contraire je sonde l’autre fil. Si toujours rien, mon procédé n’est pas concluant ... ou alors le producteur ne produit rien.
  Coté PC, je force ce dernier à envoyer de long baratins sur un des deux fils avec hyperterminal (ou équivalent) et en provoquant l’envoi d’un gros fichier. Aucune difficulté avec le PC pour identifier la broche sur laquelle il émet, et c’est là bien sur que je raccorderai la broche qui n’émet pas du 1623.
  Reste ensuite à régler l’habituel et historique « 4800, N, 1 »

  • ça fait presque 20 ans que j’utilise cette astuce, pas loin de 100% de succès
  • il y a des cas (rares) où les schémas fournis mentionnent explicitement le sens des broches Rx et Tx
  • un vieux PC doté d’un port COM avec broches saillantes (donc DB9 male) émet Tx sur la broche 3, reçoit Rx sur la 2, et la terre de signalisation est sur 5 (cf PJ).
  • yoruk a un truc d’enfer pour éclater un brochage vers des plots de test, à base de cerclage de bouchon de champagne, décrit quelque part sur PTP.
  • je me suis planté récemment avec un producteur NMEA (un GP32 Furuno) qu’il fallait raccorder à un consommateur (’une VHF Navicom 550), et qui exigeait le mode boucle de courant (rare, très immune aux bruits) plutot que le mode « niveau de tension » habituel en NMEA grand public.



  Répondre à ce message

• Furuno 1623 15 juin 2018 16:48, par Jean S/Y Pfoumf

  Merci pour vos réponses.
  En l’espèce, la doc. du logiciel de MàJ est explicite : Rx Furuno sur Tx PC, et Tx sur Rx PC.
  Mon problème est que, d’après la doc. du 1623, il y 2 Tx et 2 Rx et le logiciel de MàJ ne précise pas quelle paire utiliser. Je vais essayer l’une et si cela ne fonctionne pas, l’autre. Le logiciel Furuno finira bien par retrouver ses petits.

  Cordialement.
  Jean
