OpenCPN la Version stable 5.XVersion imprimable de cet article Version imprimable

Publié Janvier 2015, (màj 29 septembre) par : TutOpenCPN

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Ce fil est ouvert pour les aspects spécifiques de la version stable 5.x.

Dernière version d’OpenCPN v5.x de nombreuses innovations, dont un multifenêtrage intéressant

  • Choix et archivage de modèles

Modélisation des options d’affichage

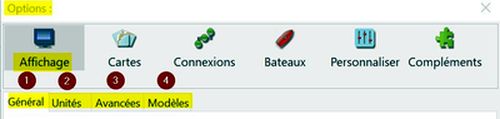

Le module « Affichage » des Options, propose 4 rubriques

  • 1 Général
    • Activer le lissage panoramique
    • Zoomer en centrant sur le curseur
    • Afficher l’ETA suivant la position du curseur
    • Définir la vitesse du bateau par défaut
  • 2 Unités
    • valeurs des distances (mille marin, mile terrestre, km, m etc..)
    • valeurs de vitesse (noeud, mile/h, km/h, m/s, etc...)
    • valeurs de profondeurs (mètre, pied, brasse, etc...)
    • valeurs des Long/lat (°/’/", ° décimaux, °/minutes décimales)
    • Relèvements
      • Direction vraie
      • Direction magnétique
  • 3 Avancées
    • Cartes raster obliques
      • afficher le nord vers le haut
      • définir la vitesse de rotation des cartes
    • Pondération de l’affichage des détail en fonction du zoom
      • Cartes rasters
      • Cartes vectorielles
      • Cartes CM93
    • Largeur physique de l’écran
  • 4 Modèles
    Les modèles permettent de mémoriser les configurations définies par les 3 options d’affichage : général, unités et fonctions avancées. Une fois définies ces fonctions d’affichage, l’option « modèles » permet de la nommer, de l’activer ou de la supprimer. On peut définir plusieurs modèles et les appeler individuellement.

Activation du module « Modèle »

Toutes les valeurs d’affichage en cours peuvent être archivées sous différentes formes. Chaque forme peut être sélectionnée. C’est la dernière forme qui restera en mémoire en fermant OpenCPN, et c’est elle qui sera affichée à la réouverture

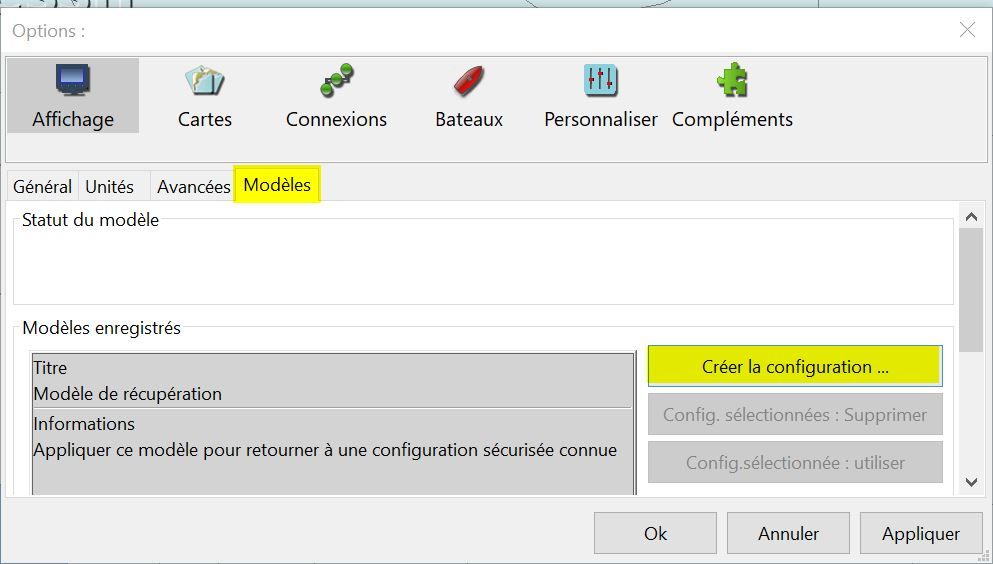

JPEG - 64.9 ko
Page d’accueil
Ne sert uniquement que pour la création
JPEG - 41.4 ko

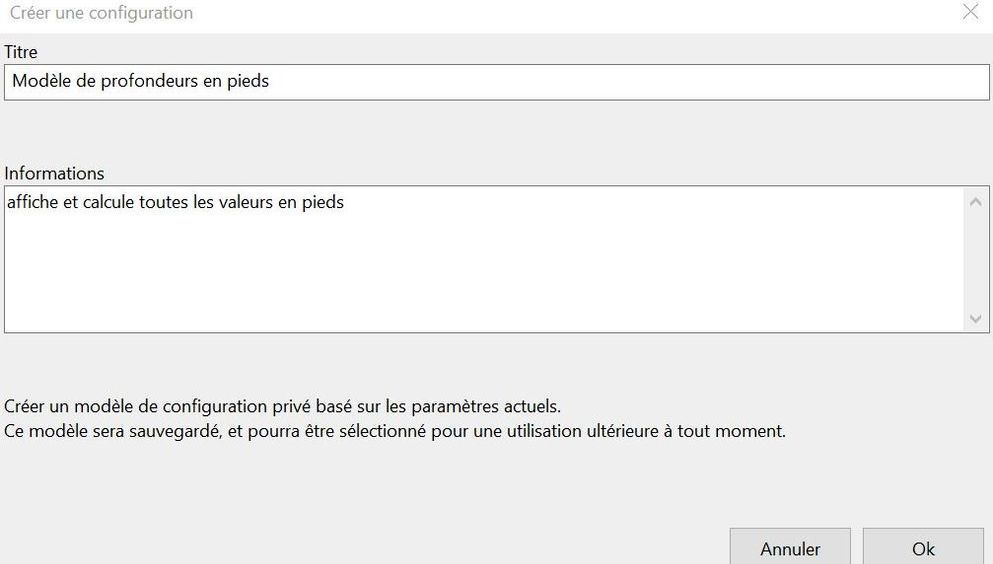

Page de saisie
Ne sert que pour renseigner le modèle

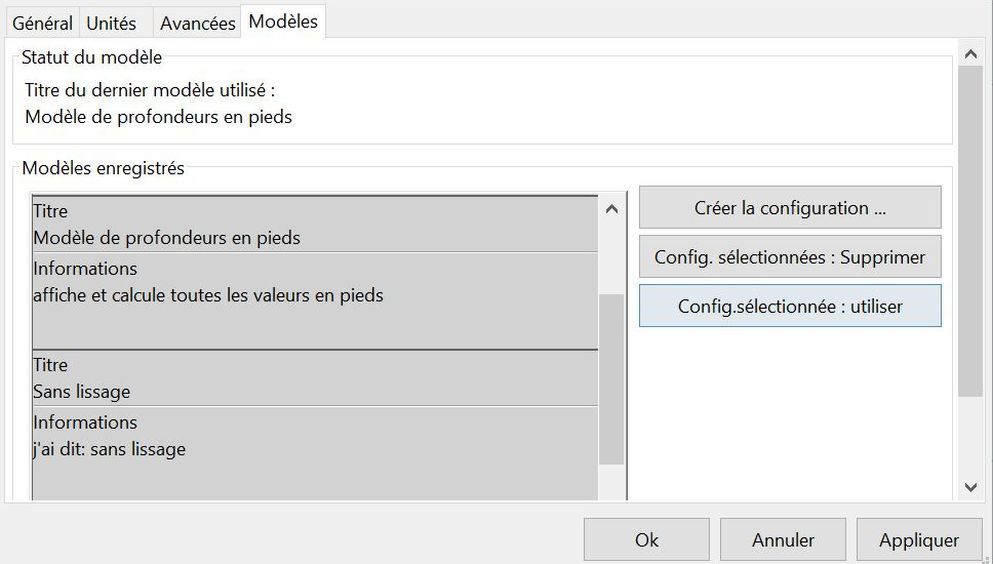

JPEG - 62.7 ko
Gestion des modèles
Gère les différents modèles

Pour cet exemple, deux modèles sont archivés : un modèle de profondeurs en pieds et un modèle d’affichage panoramique. C’est le modèle de profondeur en pieds qui est déclaré actif dans les statuts du modèle. Il restera actif tant qu’un autre modèle n’aura pas été choisi, ou qu’il ait été supprimé.

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

30 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • chap 5.5 les données personnelles

    Je rame beaucoup, la mise à jour du tutoriel est plus compliquée que prévue. Pourtant le programme en lui-même a été simplifié. Ce chapitre est consultable, et en principe à jour. Sauf que je suis tombé sur un développement sur les écrans tactiles bien plus complexe que je ne l’imaginais. En fait on a l’impression que les développeurs mettent en place les options pour Androïd

    • Dans l’immédiat, c’est dédié à W 8.1 tactile… Sans expérience aucune, j’ai pompé leur excellent site d’aide : http://opencpn.org/ocpn/touch_tablet , en l’interprétant au mieux… j’espère n’avoir pas trop fait de bêtises… merci de me les indiquer… on rectifiera

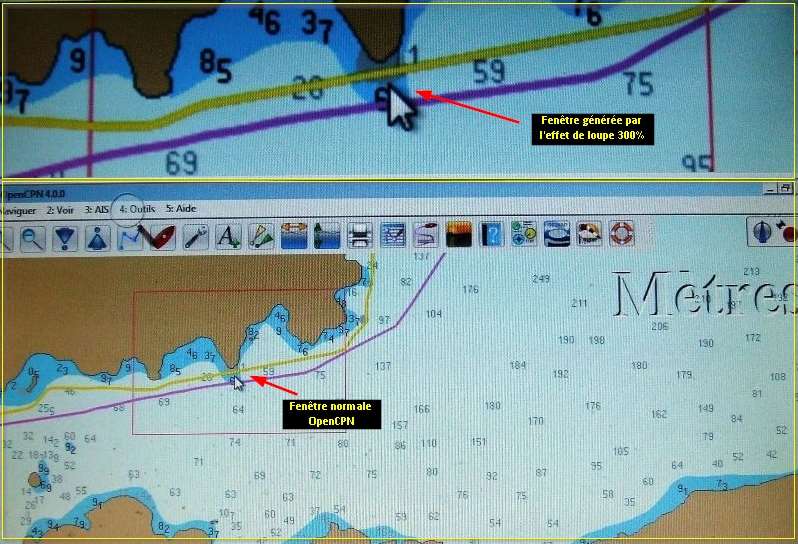

    • Par ailleurs, ils m’ont fait découvrir un outil détourné pour OpenCPN, je vous joins une copie d’écran : la loupe logicielle de Windows, permet de zoomer sans déformation vectorielle une zone de carte déformée en zoom excessif. C’est dans le tuto, en fin de dossier

    Michel

    JPEG

    Répondre à ce message

  • 27 janvier 2015 07:20, par Nevermind écrire     UP Animateur

    Bonjour,
    Les mises à jour des plugins :

    https://tgp-architects.com/files/in...

    user : rguser
    password : rgpass

    Jean Paul

    Répondre à ce message

  • 8 février 2018 07:50, par Nevermind écrire     UP Animateur

    Et voilà elle est sortie :

    opencpn 4.8.2

    https://opencpn.org/OpenCPN/info/ne...

    Jean Paul

    Répondre à ce message

  • 7 août 2018 18:30, par pupuce35 écrire     UP  image

    Dernière mise à jour, la 4.8.6, sortie début août....
    Apparemment quelques améliorations de détail

    Répondre à ce message

  • 24 mars 2019 10:17, par yoruk écrire     UP Animateur

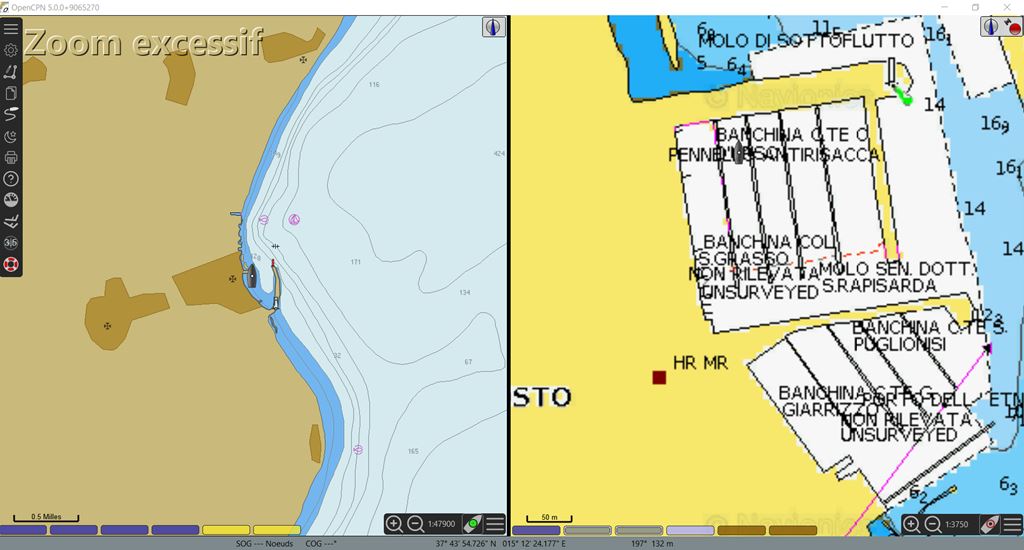

    La dernière release v5.0 est sortie
    Michel

    Répondre à ce message

  • 16 juillet 11:43, par pupuce35 écrire     UP  image

    Dernière version, la 5.2, disponible depuis hier, 15 juillet, sur
    https://opencpn.org/OpenCPN/info/downloads.html

    Répondre à ce message

    • 16 juillet 22:29, par yoruk écrire     UP     Ce message répond à ... Animateur

      Merci Pupuce35...

      Très rapidement, puis à développer ultérieurement

      Nouveautés de la version 5.2

      La version 5.2 comprend un certain nombre de nouvelles fonctionnalités ainsi qu’un grand nombre de corrections de bugs. Ici, nous nous concentrons sur les nouvelles fonctionnalités

      Nouveau système de gestion des plugins

      • Permet l’installation et les mises à jour du plugin depuis OpenCPN à l’aide d’un référentiel contrôlé. Tous les plugins disponibles sont accessibles depuis le programme, sans accéder au site de téléchargement. OpenCPN indique le degré de fiabilité des plugins proposés

      Signal K

      • Avec la version 5.2, OpenCPN a intégré la prise en charge des flux de données d’entrée signal « K ». Signal K est un format d’échange de données marin universel gratuit et open source - voir signalk.org Signal K joue le même rôle que NMEA0183 et NMEA2000, mais l’alternative est meilleure et plus moderne. Le signal K peut coexister avec les protocoles hérités. Il est, par exemple, possible de lire et d’écrire NMEA2000 via le signal K. http://signalk.org/

      Nouveau mode de navigation « tête haute »

      • Pour ceux qui disposent d’un capteur de cap et d’un accès aux phrases NMEA0183 HDT, ce mode de navigation oriente l’affichage de la carte de manière à ce que la tête du navire soit « relevée ». Si aucun capteur de cap n’est disponible, le mode « Head-Up » fonctionne de manière identique au mode « Course-Up » pour la compatibilité avec les systèmes existants.

      Arrimer le Dashboard à deux écrans

      • Un tableau de bord vertical ne peut être ancré qu’à l’extrême droite de l’un ou l’autre écran. Il y a un peu d’astuce pour que cela fonctionne.
      • Commencez avec un tableau de bord vertical dans la fenêtre de gauche. Faites glisser lentement le tableau de bord vers le séparateur, en appuyant sur le bouton gauche de la souris jusqu’à ce que vous voyiez une zone verticale ombrée.

      Affichage plus net des indications des profondeurs

      • Création d’une nouvelle police haute définition pour les sondages de profondeur sur les cartes vectorielles (ENC). La nouvelle police rend les lignes de sondes beaucoup plus clairs et plus faciles à lire.

      Amélioration de la prédiction en temps réel de la localisation des cibles AIS
      Toute une série de progrès d’un module pourtant déjà très performant. Parmi ceux ci :

      • « Dessiner la prévision en temps réel AIS » si la vitesse cible minimale est de 0,7 noeuds.
      • "Activer ou désactiver le bloc info route / AIS
      • Détection à longue portée de navires équipés de l’AIS de classe A et de classe B
      • Une nouvelle icône pour les hélicoptères SAR AIS
      • Edition des marques AIS virtuelles

      Amélioration de lecture des symboles cartographiques

      • Les cartes OpenCPN 5.2 ENC montrent désormais les symboles V-AIS intégrésOpenCPN a adopté les symboles standard ECDIS internationaux pour les cartes vectorielles.
      • Une nouvelle terminologie internationale est également introduite pour diverses combinaisons d’aides à la navigation physiques et virtuelles - ATON.
        voir : https://nauticalcharts.noaa.gov/pub...

      Amélioration de la lecture des cartes « mbtiles »

      • Dans 5.2, la mise en surbrillance des tuiles est implémentée lors du survol des boutons du piano MBTiles. Similaire à, par exemple, les graphiques raster.

      Installation simplifiée sur Mac-OS

      • Le nouveau programme d’installation de pkg est un programme d’installation complet. OpenCPN sera correctement installé et prêt à fonctionner. Il fait ce à quoi on pourrait s’attendre. Simple et non sujet aux erreurs de l’utilisateur.

      Changements Linux

      • OpenCPN prend désormais en charge Linux Flatpaks, ce qui permet d’installer OpenCPN à partir d’environ 25 distributions Linux différentes.

      Diagramme de l’échelle des cartes

      • Une boîte de dialogue permet de modifier l’échelle de la carte

      Nouvelles options du plugin Grib

      • Les informations sur la « réflectivité composite » ont été ajoutées aux options.
      • Combinaison des informations de direction et de période pour les vagues et la houle, si elles sont disponibles.

      Répondre à ce message

  • 2 août 13:06, par aikibu écrire     UP  image

    Bonjour

    J’ai surement loupé le passage où l’on expliquait comment se servir de « google traduction »pour traduire open cpn d’anglais en français, mais apres plusieurs essais je n’arrive pas à trouver le truc, ni meme si c’est faisable...
    J’explique :..
    Dans « google traduction » on peut « entrer » des bouts de texte, des passages .
    Ca n’a que peu d’importance quand on attaque open cpn V5 ou il faudrait avoir un texte français directement « à la place » de l’anglais
    Je ne sais pas faire et ne sais pas si c’est faisable.
    Quelqu’un pourrait il expliquer, soit la façon de faire, soit confirmer l’impossibilité.
    Merci à lui...

    Répondre à ce message

  • 2 août 14:53, par yoruk écrire     UP Animateur

    Bonjour je suis en transit a l,aeroport de Marseille. Je pourrai répondre demain
    ainsi... si ça peut faire g
    gagner du temps, le traducteur automatique
    que
    que j,utilise, tourne sous google Chrome

    I

    Répondre à ce message

    • 4 août 15:13, par yoruk écrire     UP     Ce message répond à ... Animateur

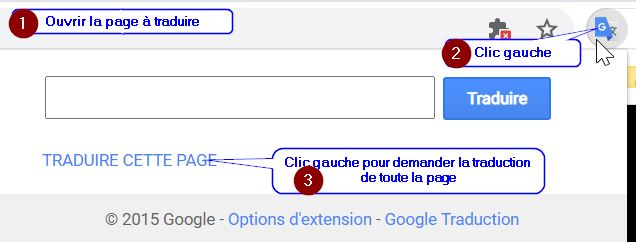

      Avec un peu de retard, désolé... Pour mettre en ligne et activer le traducteur automatique Google :

      Bonjour, mon modèle fonctionne parfaitement sous Google Chrome et W10

      1. Installer et gérer les extensions : Vous pouvez personnaliser Chrome sur votre bureau en installant des extensions à partir du Chrome Web Store
      2. https://support.google.com/chrome_w...
      3. Cliquer l’option Ouvrez le Chrome Web Store
      4. Ecrivez le mot : « Google Translate » dans la fenêtre « Cherchez dans la boutique »
      5. Choisir l’option d’extension « Google Traduction » Proposé par : translate.google.com c’est la version officielle Google. Attention il y a plusieurs autres options. Cette version est annoncée comme étant créée par l’équipe Google Traduction.
      6. Ajouter à Chrome
      7. Ajouter l’extension : « oui »
      8. Epingler l’extension (clic droit sur le bouton extension en haut et à droite de la barre des menus Chrome)

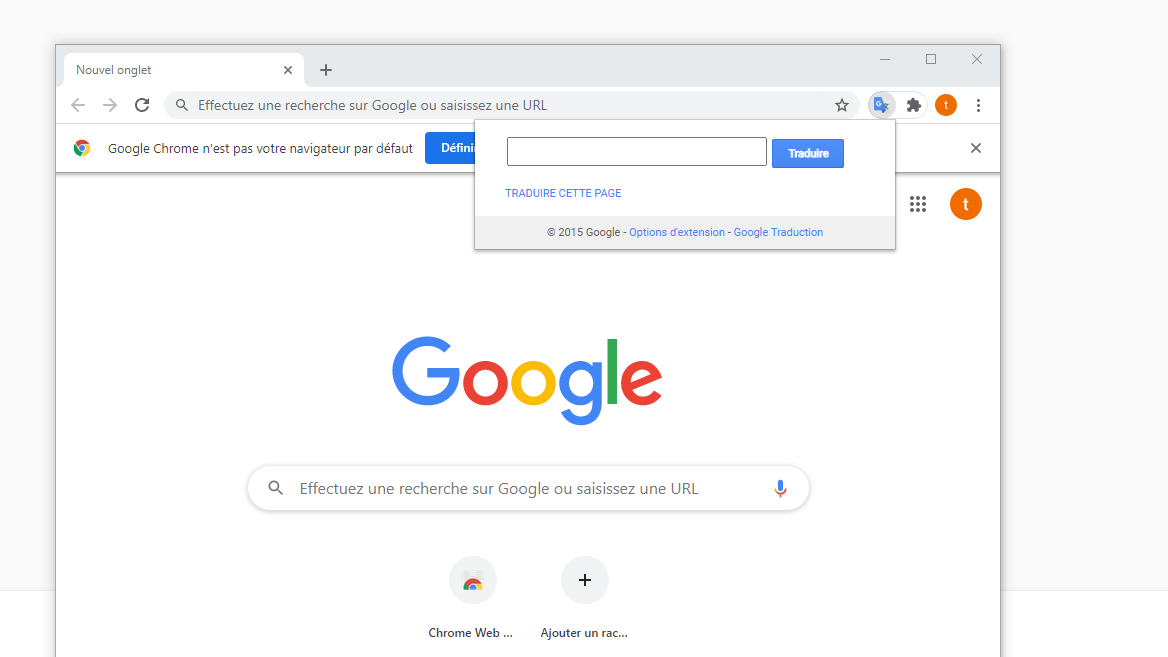

      9. L’extension traduction devient alors visible comme sur la pièce jointe
      10. En validant traduire la page, toute la page est traduite
      11. Personnaliser et contrôler Google Chrome (3 points verticaux à droite de la barre des menus)

      En suivant ces indications, ça devrait le faire, mais il faut savoir (je découvre) que Windows ne facilite pas de top l’installation des extensions Chrome. Une fois installé par contre, ce traducteur fonctionne très bien... (enfin, raisonnablement bien !!!)
      Michel

      NB il ne faudra pas hésiter à poser des questions ici, si il y a des problèmes... Comme d’habitude, on prendra notre temps et ça finira par le faire !!!!

      Répondre à ce message

  • 7 août 13:13, par aikibu écrire     UP  image

    Merci pour la reponse .
    J ’ai commencé à m..coler, à partir du 6, « ajouter à chrome » ...je n’ai pas trouvé comment passer de l’appli translate .com ( deja un peu bricolé pour la trouver...) à « ajouter » .
    Peu etre que le fait d’etre sur google direct et non sur chrome influe les demandes dans les appli, demandes auxquelles ont ne peut repondre si elles ne sont pas presentées...?
    J’ai essayé de passer direct par chrome, suis arrivé à charger l’appli sur « telechargement » mais impossible de façonner une page comme « page jointe » ...pour copier une page entiere dans google translate...
    Puis je suis passé directement par « chrome » avec recherche d’extension, selectionné google tarnslate et decouvert « ajouter à chrome » sur le coté de cette appli...
    J’ai egalement decouvert « epingler » un peu par hasard en tripotant et cliquant un peu partout sur ce qui me semblait « logique »....
    Ce qui fait que maintenant en ouvrant « chrome », epinglé" sur ma barre de taches, j’arrive à la page ci jointe.
    Tout ce qui precede n’est que la mesaventure d’un beotien en internet, mais peut aider « ceux qui savent » quelques fois trop et qui passent sur la description de manips pour eux evidentes ...
    De toutes façons je n’ai encore rien traduit, mais le tuto m’a bien aidé dans mes peregrinations dans les arcanes internet, en me remettant de temps à autres sur la bonne voie..
    Affaire à suivre pour les traductions futures de pages entieres.....

    PNG

    Répondre à ce message

    • 9 août 03:52, par yoruk écrire     UP     Ce message répond à ... Animateur

      Vous êtes sur la bonne piste... bravo

      Michel

      Répondre à ce message

      • Je viens d’essayer la traduction d’une page........Ca marche....
        Merci encore....
        Par contre, comme il parait que la version 5.2 a de petits bugs et que je ne suis pas un fou de nouveautés que j’aurais du mal a employer, j’aimerais autant charger 5.0 que je ne trouves plus nulle part.
        Open .org propose le 5.o en titre,mais le 5.2 au chargement et c’est la meme chose un peu partout...
        On trouve des tutos dans beaucoup de sites et ici meme, c’est bien, mais on ne peut pas charger le 5.0.....ou alors j’ai mal cherché, ce qui est fort possible...??
        Dans les tutos precedents, il me semblait qu’en titre du tuto il y avait la possibilité de charger le programme expliqué...
        Erreur..??

        Répondre à ce message

        • 9 août 22:10, par yoruk écrire     UP     Ce message répond à ... Animateur

          Hé bah... Super pour la traduction

          Par contre je n’ai pas de remontée négatives pour la v 5.2.... Je l’utilise régulièrement sans problème apparent.
          Effectivement, on ne peut plus charger la v 5.0... je vais voir s’il ne me reste pas un setup sur mon autre machine... On en parle demain
          Michel

          Répondre à ce message

  • 19 août 16:12, par juliusse écrire     UP

    Bonjour,
    Nouveau ici, je constate avec plaisir que ce site comporte des gens assez calés en terme de navigation electronique. Je maintiens avec une autre personne (@Daedra) le Slackbuild d’opencpn (pour la distribution Slackware Linux). Ce Slackbuild sert aussi de base à un package pour une distribution dérivée de Slackware.
    https://slackbuilds.org/repository/...
    N’étant pas de grands fans de flatpak, nous préférons cette façon de faire.
    A la sortie de la version 5.2, nous avons eu des retours comme quoi elle comportait quelques bugs, et avons décidé de reporter la mise à jour du Slackbuild en attendant que ces bugs soient corrigés. D’après ce que je lis sur ce fil, il semble que désormais la version soit fonctionnelle. Quelqu’un peut-il me confirmer cela ?
    D’autre part, j’ai vu dans la doc que certains plugins seraient désormais gérés directement par opencpn et d’autres non. Si quelqu’un a une liste, je suis aussi preneur.
    Merci, d’avance.
    Juliusse

    Répondre à ce message

    • 19 août 17:16, par yoruk écrire     UP     Ce message répond à ... Animateur

      Je confirme pour le traitement direct de certains plugins, appelés directement depuis la boite à outil OpenCPN. Ca a fonctionné parfaitement pour moi avec le plugin oeSENC. Je ferai une communication un peu plus tard... De mémoire, le process est bien décrit dans dans le tuto wiki officiel... Il me faut juste un peu de temps...
      Michel

      Répondre à ce message

      • Salut, et merci de ta réponse.
        En effet, j’ai bien lu l’annonce sur le site officiel, mais ce n’est pas très clair et le wiki officiel opencpn n’est pas tout à fait à jour sur ce point là.
        Il semble que le plugin oeSENC soit intégré mais pas le oeRNC par exemple. Il semble aussi que l’on puisse installer le plugin à part, même si celui-ci est géré directement par opencpn., mais impossible d’avoir confirmation.(parce que l’on maintien aussi les plugins oeSENC et bientôt oeRNC)
        On maintien ce Slackbuild, mais on a pas non plus les moyens d’y passer tout notre temps, et on ne veut surtout pas mettre en ligne un build « pas fini » ou instable. Impossible d’avoir des réponses claires de la part de l’équipe d’opencpn, A chaque fois ils nous renvoient sur les roses en disant que si on a pas Ubuntu, on doit passer par Flatpak. C’est pas très sympa ni très OpenSource comme attitude, il n’y a pas que Ubuntu dans la vie, et on a le droit de trouver que les paquets précompilés(Flatpak, Snap, appimage...) c’est du caca.

        Répondre à ce message

        • 19 août 17:52, par yoruk écrire     UP     Ce message répond à ... Animateur

          Bon... je vais travailler sur une liste de plugins gérés directement par OpenCPN sous W10 (désolé... mais ce sont mes limites). De mémoire, ils n’ont agréé que quelques plugins « fiables »... Là on rentre dans le monde des ayatollah OpenCPN, effectivement pas si « Open Source » que ça, sauf à passer sous leur dictat... Bon courage... Nous y sommes frotté il y a 5 ou 6 ans sur un projet de WP documenté, et nous y étions fait carrément désosser !!!! C’était lié à l’époque à des différents virulents avec H&O... N’importe quoi !!!!

          Répondre à ce message

      • 19 août 18:23, par yoruk écrire     UP     Ce message répond à ... Animateur

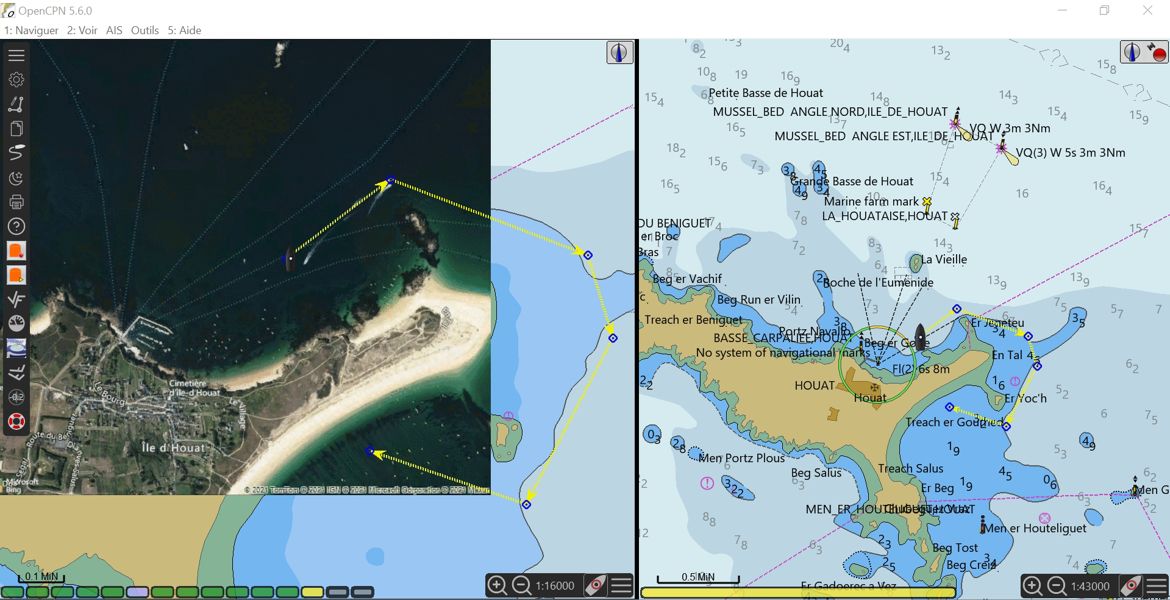

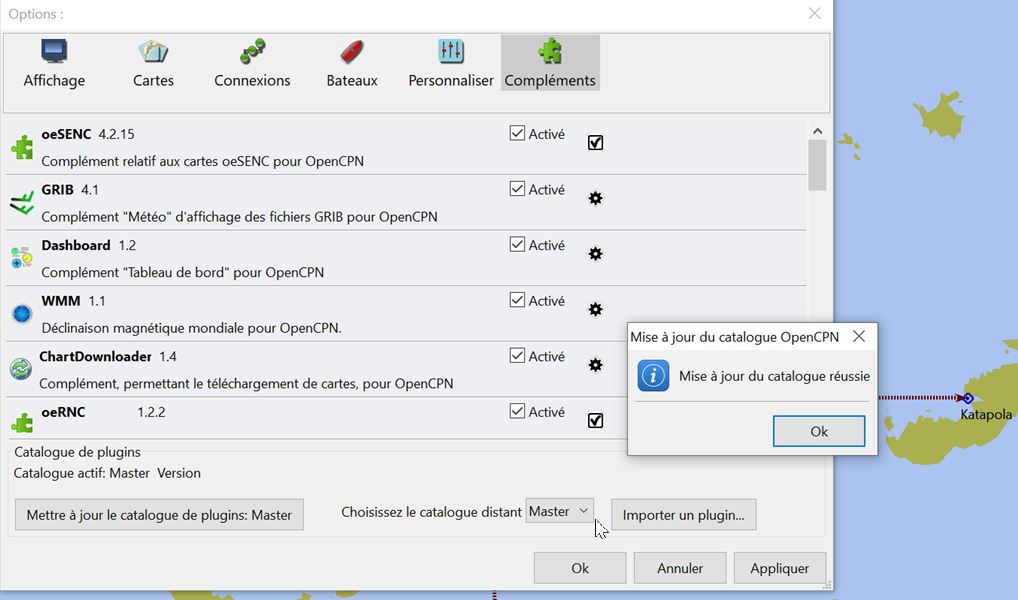

        D’emblée, je monterai un article plus tard. Pour le v 5.2 qui fonctionne bien chez moi dans les options => Compléments, s’affichent les complément et une boite de dialogue vers la gestion du catalogue des plugins. Là deux options : catalogue master ou beta...
        Ca semble fonctionner correctement, il va falloir que je teste pour écrire l’article
        Michel

        JPEG

        Répondre à ce message

    • 21 août 14:54, par yoruk écrire     UP     Ce message répond à ... Animateur

      Bonjour

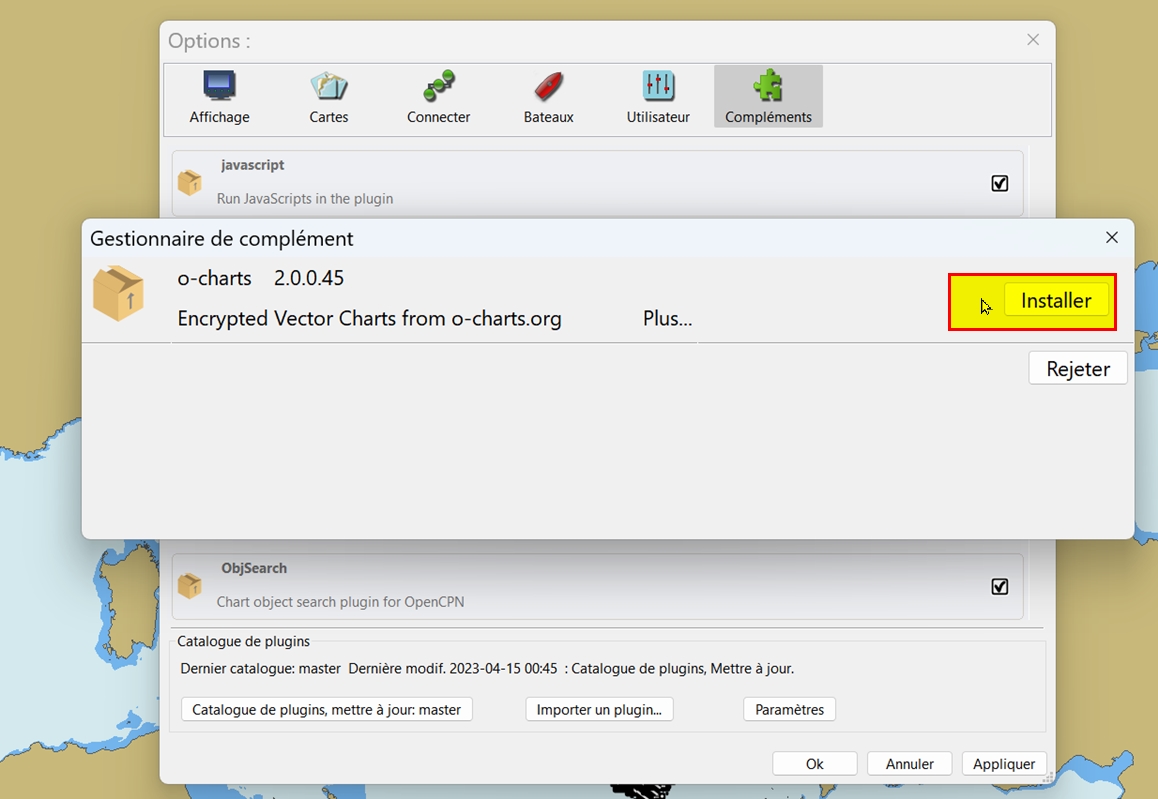

      On a pu mettre au point un petit tuto axé sur le gestionnaire de plugins de la v 5.2. Quelques observations :

      • D’abord, sur le sujet « des gens assez calés en terme de navigation électronique », il ne faut rien exagéré, ce que nous avons développé, ici sur PTP, c’est qu’il s’agit d’une aide à la navigation, et aujourd’hui, elle est devenue tellement pratique et efficace qu’il ne faudrait pas se limiter par une complexité excessive : c’est vraiment fait pour des marins, par des marins. On a commencé très tôt, et le premier tuto ici date de 2011. En fait nous avions déjà travaillé le sujet début 2010 sur STW et Eauxturquoises.fr. Notre credo à l’époque était : « la 1ère chose à faire est d’appuyer sur ON !!! »
        Tuto OpenCPN v 2.5 : http://www.plaisance-pratique.com/C...
      • Très vite nous nous sommes épuisés à mettre à jour les versions OpenCPN qui sortaient à un rythme compulsif… Bien soulagé quand nous nous sommes rendu compte que le tuto wiki pouvait suppléer à notre prose, bien aidés en cela pa les pogrès des traducteurs automatiques
      • Aujourd’hui, nous sommes toujours en pointe sur le savoir faire OpenCPN, y compris la dernière version v 5.2 qui ne nous pose pas de problème. J’ai bien repéré une apparence de bogue, avec un avertissement annonçant une mise en sécurité, mais… à mons avis, c’est cette annonce qui est un bogue, cela de nous a pas empêché de continuer à travailler, y compris avec le plugin OeRenc qui n’est pas réputé facile à gérer. Je vous joins une copie d’écran de la lagune de Grado. Concernant les deux plugins oeSENC et oeRNC , nous les gérons avec le dongle USB officiel, qui va très bien.
      • vous trouverez l’article à ce lien : http://www.plaisance-pratique.com/O... en espérant qu’il réponde en partie à vos soucis

      Cordialement
      Michel

      Répondre à ce message

  • 19 août 20:39, par juliusse écrire     UP

    Merci encore. « les différents virulents avec H&O » et « les »ayatollahs". J’en fait l’expérience en effet. C’est vraiment triste car l’open source permet de faire de bonnes choses.(Quand il l’est vraiment)

    Répondre à ce message

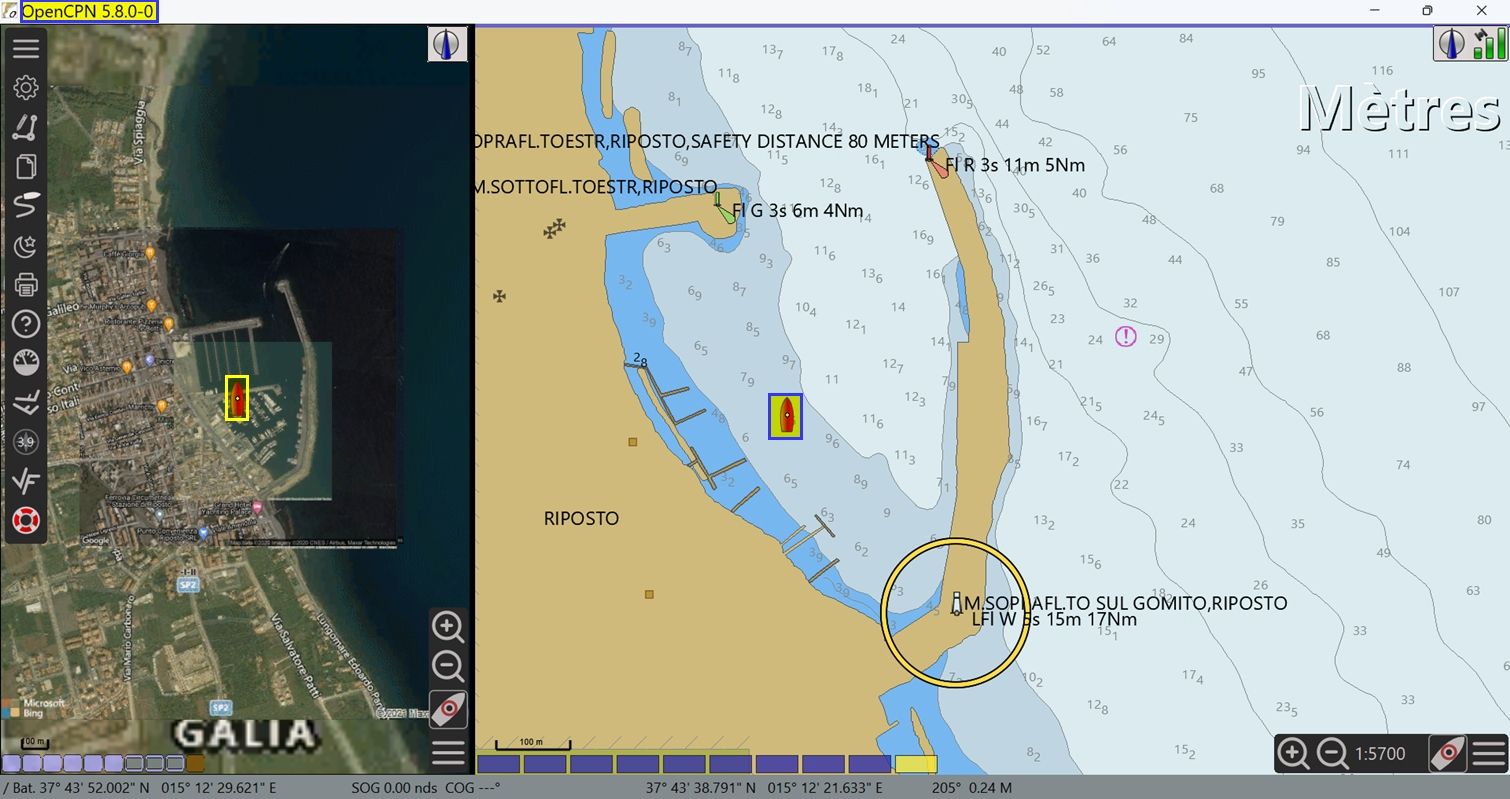

  • Parmi les nouveautés de la version 5.x un module permet l’archivage de différentes options d’affichage. Cette option n’est pas traitée dans Wiki tutoriel officiel. Le petit texte joint à l’article peut dépanner .

    Michel

    Répondre à ce message
